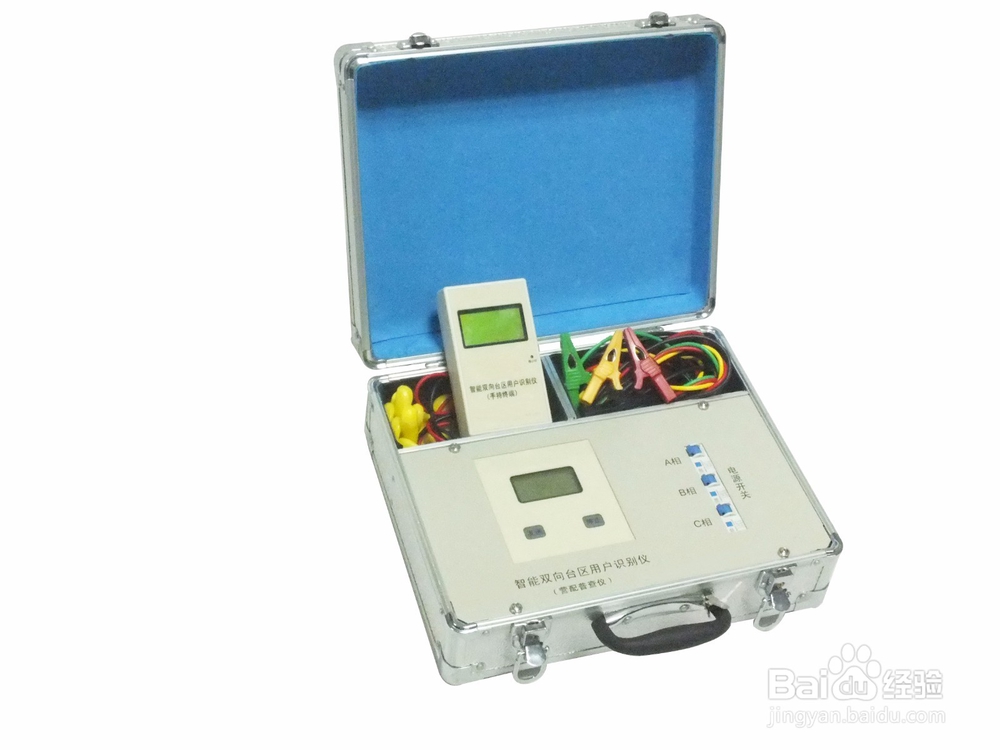

RTTQ-S58台区用户识别仪
1、台区用户识别仪采用主、分机模式。
主机负责发送电力载波信息、检测电流脉冲信号，根据主机接入的电参信号以及检测到的电流脉冲信号来判定分机所处的台区和相序情况。
分机负责接收主机发送来的电力载波信号，根据需要发送脉冲电流，并接收主机的应答信息，对主机返回的信息进行显示。

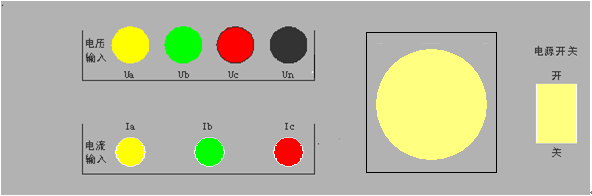

1、电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。
电流输入：A相电流输入 Ia，B相电流输入 Ib，C相电流输入 Ic，
在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。
钳形电流表现场钳接的方式，要根据现场环境和使用需要来选择。
2、使用500A钳表进行分支测试：
如图所示，除了连接好电压的Ua、Ub、Uc、Un以外，将500A钳形电流表分别钳到待测试分支的分支零线上（或同时钳住分支A、B、C三相线）。
接好线后开机，修改量程为“零序电流”。
3、使用500A钳表进行台区归属关系测试：

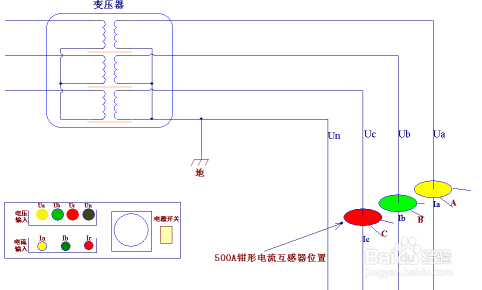

如图所示，首先在关机情况下连接好Ua、Ub、Uc、Un等电压线，然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。
接好线后开机，修改量程为“相电流500A”。
4、使用5A钳表进行台区归属关系测试：

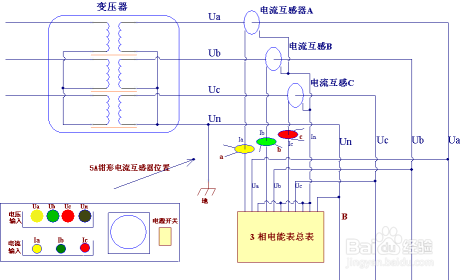

如图所示，如果现场不方便使用500A钳表对低压铜排或电缆进行装钳，并且现场低压总铜排或电缆装有计量用电流互感器，则可以使用3只5A钳表进行电流信号的现场采集。
接好线后开机，修改量程为“相电流5A”。
5、注意事项：

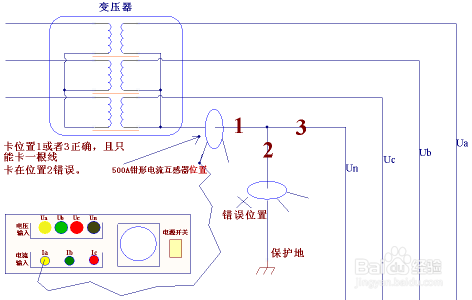

进行分支测试时，电流钳必须正确钳住各分支零线。下图进行了讲解。
1、l 大功率FSK电力载波通讯方式，通讯距离更远。
l 两种电流脉冲检测方式：相间电流检测方式和零线电流检测。
l 可连接多种量程的钳形电流表。
l 功能设置灵活，具有独立的电力载波、独立的电流脉冲发送和电力载波与电流脉冲综合方式等三种通讯方式。
l 可以清晰方便的检测出变压器的台区、相别的具体境况。
l 可以快速测试低压台变终端与分支开关之间的分支关系。
l 采用主、分机形式，可以一台主机配多台分机，也可以多台主机配备多台分机，方便用户使用。
l 主、分机均采用大屏幕液晶，中文显示，显示直观，操作简单。
l 主、分机均采用高速DSP处理器，电流脉冲检测准确度高，并具备电网参数测量和线路压降测试。
l 为了保障操作的安全性，仪器均具备多重保护。
1、l 通讯方式：FSK方式127KHz电力载波，通讯速率：100BPS，距离：2.5km
l 电流测试距离：≥5km
l 工作电压：AC220V±10%
l 主机功耗：≤30VA
l 钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)
l 工作环境温度：-30℃~70℃
l 工作环境湿度：≤93%RH
