mio机器人-音乐盒组装方法

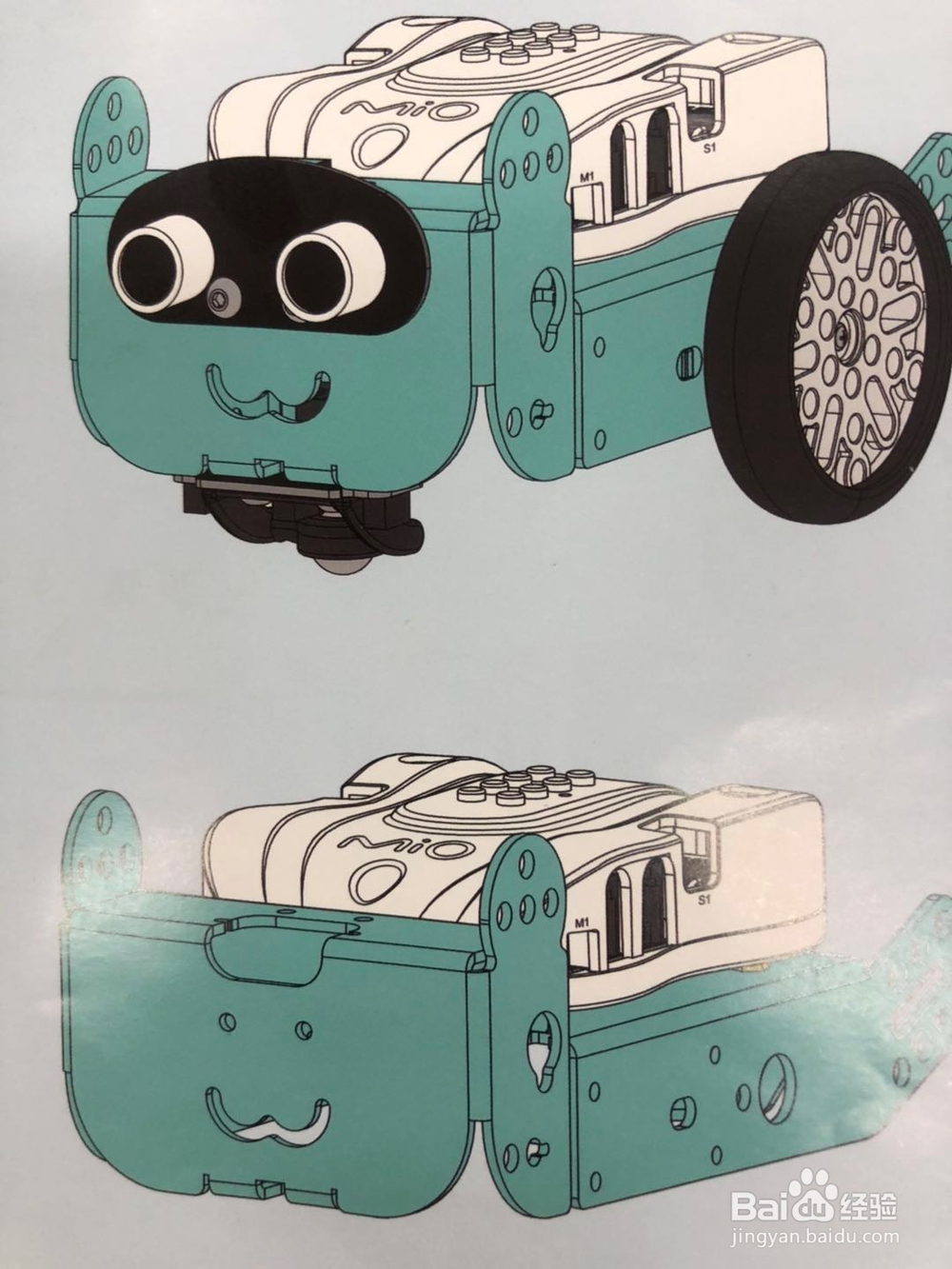

1、将mio机器人车体的超声波模块、巡线模块、前轮、后轮电机取下。如图所示：

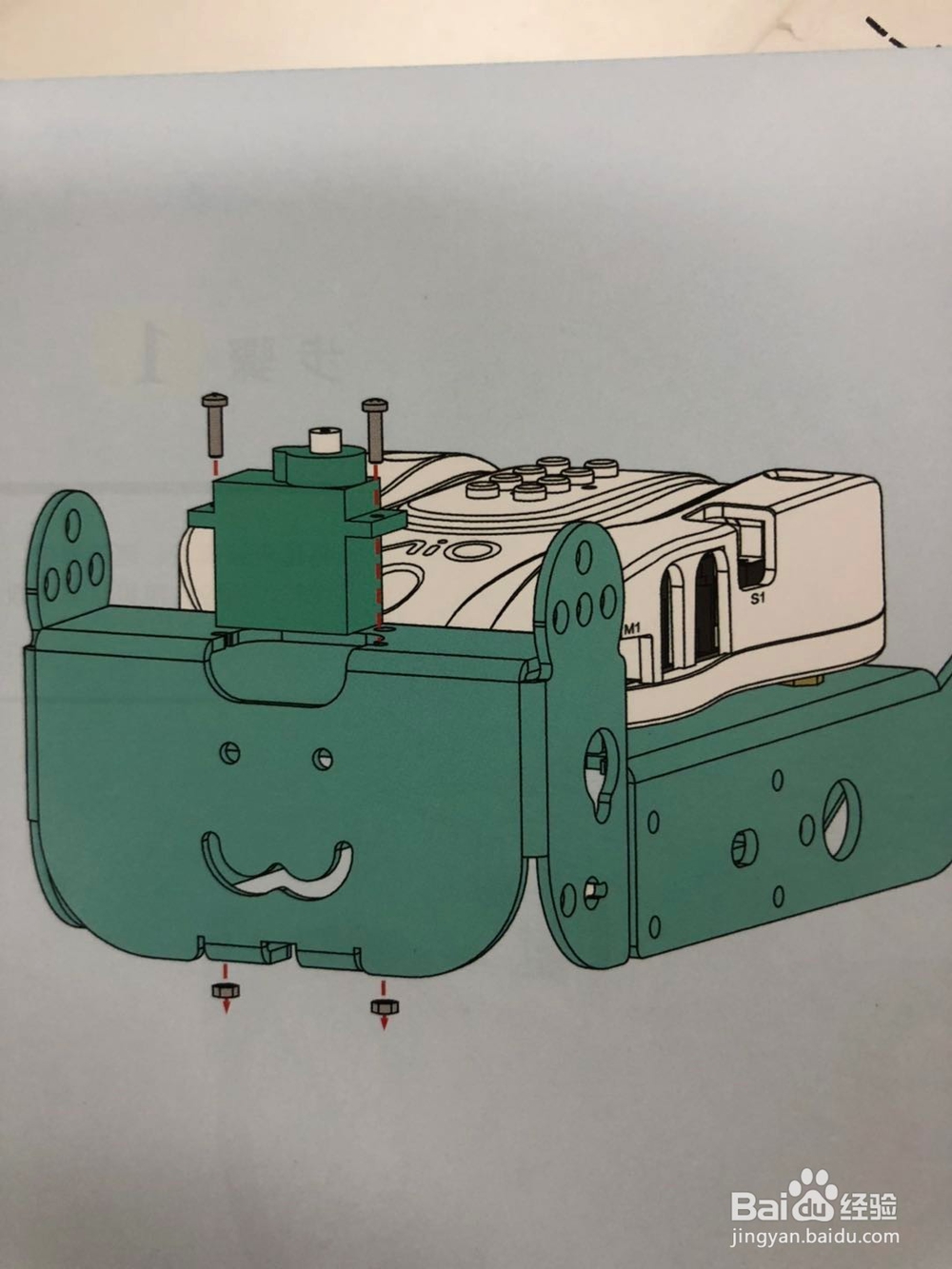

2、安装9g舵机。使用2颗M2*12mm螺丝钉与2个M2螺母将舵机固定在mio机器人头部位置，如图所示：

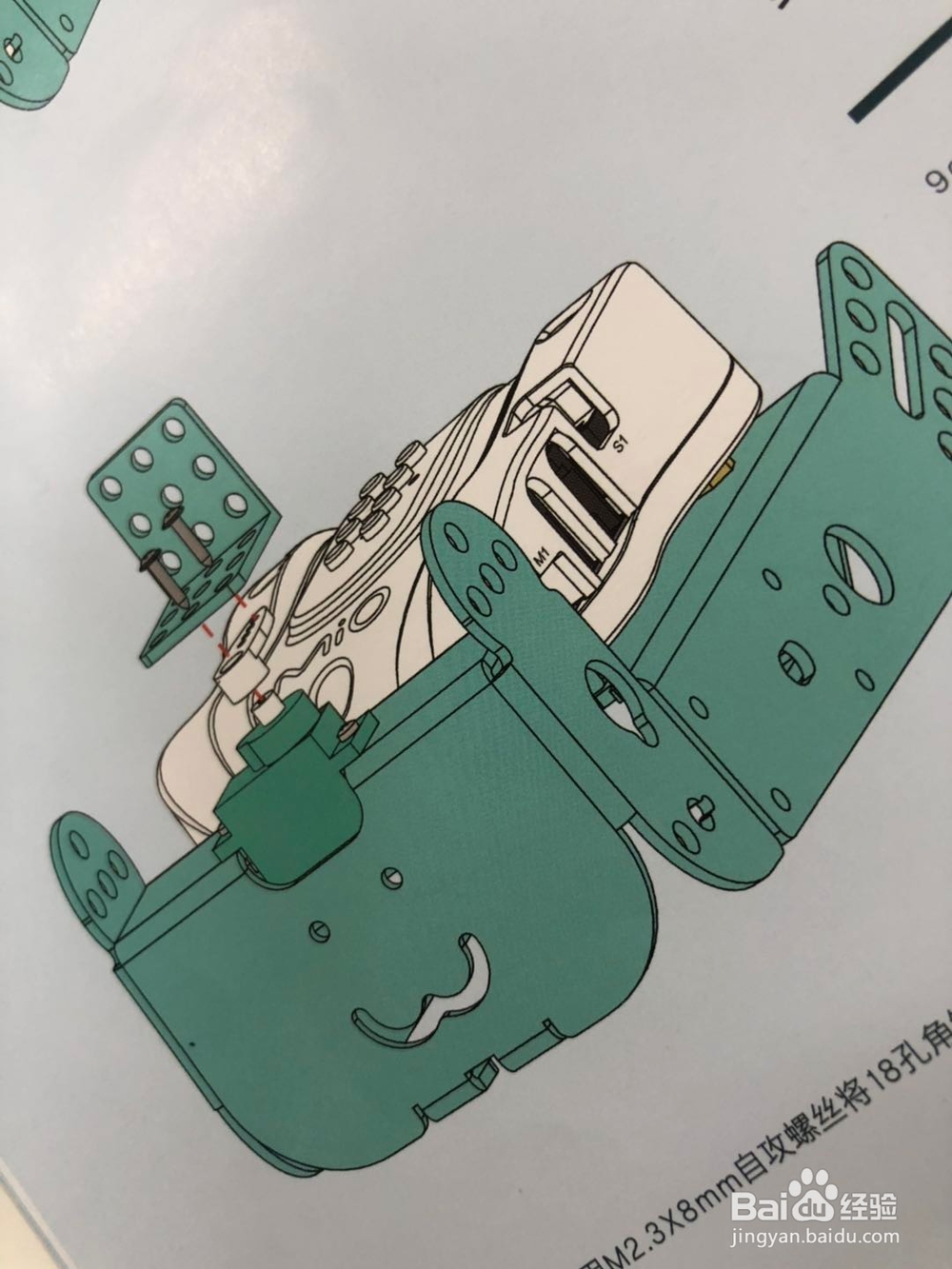

3、安装舵机舵盘。使用2颗M2.3*8mm的自攻螺丝与18孔角铝将9g舵机舵盘固定在舵机上方，位置如图所示：

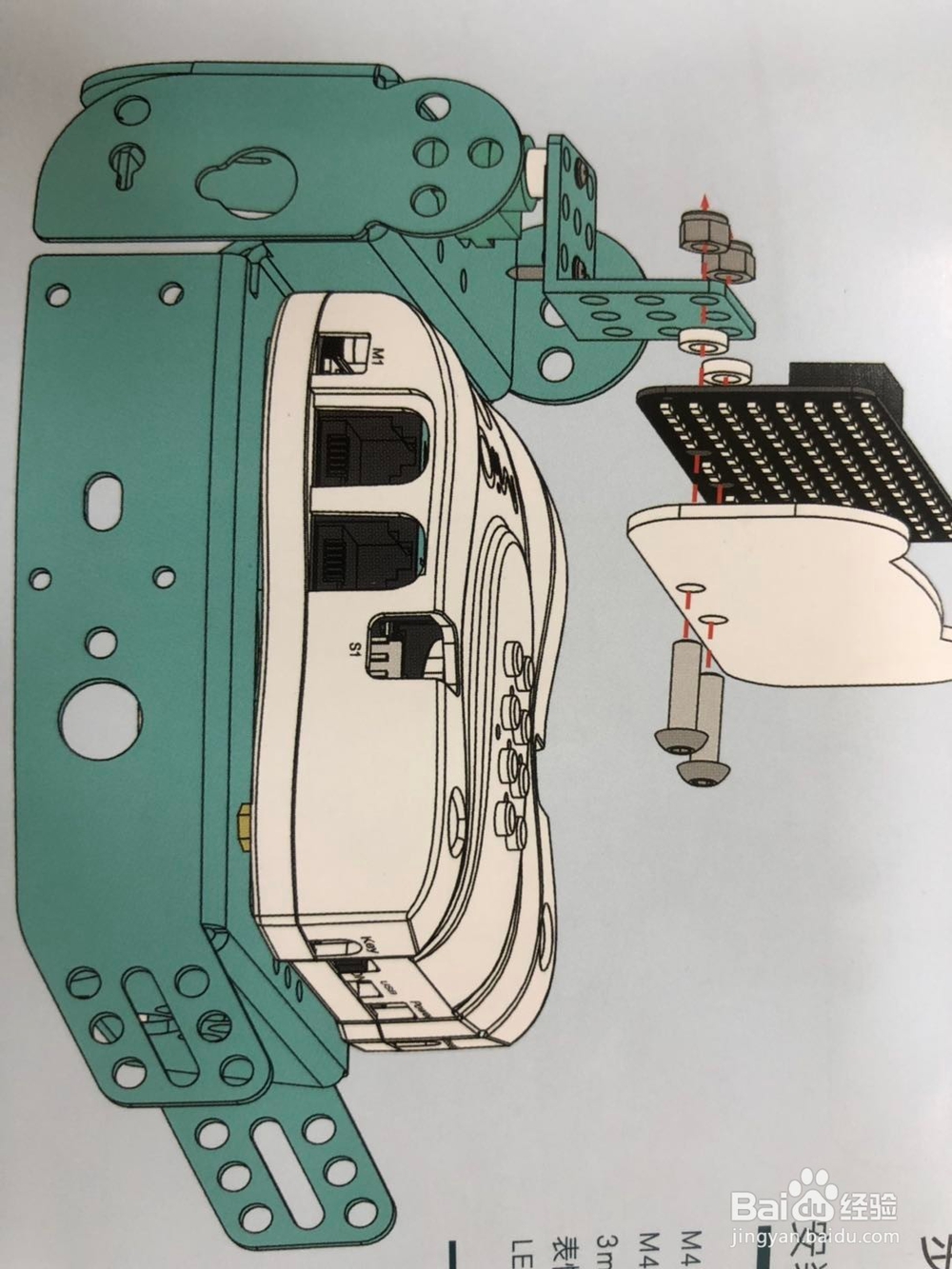

4、安装表情面板。使用2霾矩略漭颗M4*10mm螺丝、2颗M4自紧螺母与2个3mm垫片将表情面板与LED点阵模块固定在十八孔角铝上排，如图所示：

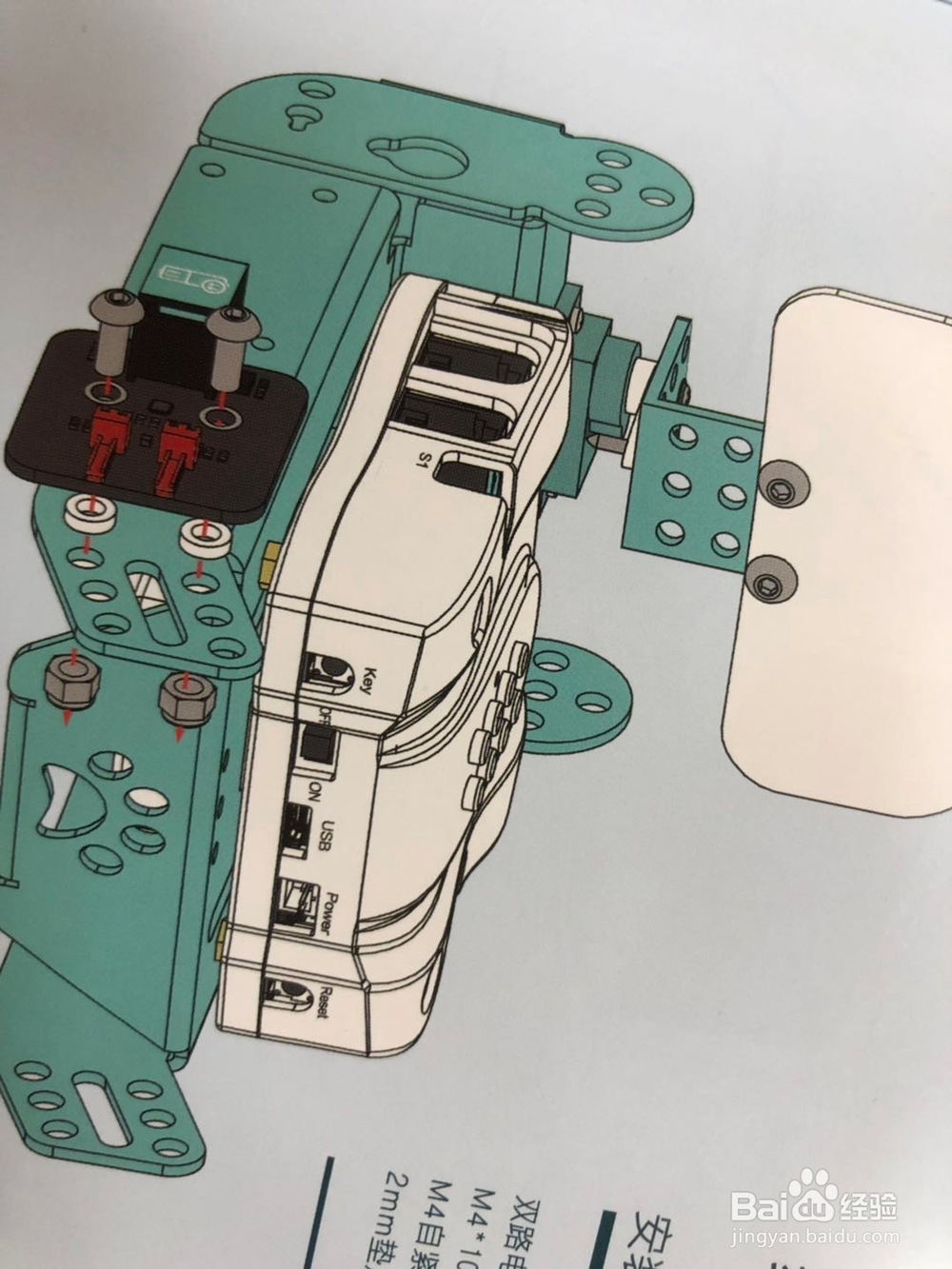

5、安装双路电机驱动模块。使用2颗M4*10mm螺丝、2颗M4自紧螺母、2个2mm垫片将双路电机驱动模块安装在mio车体尾部，如图所示：

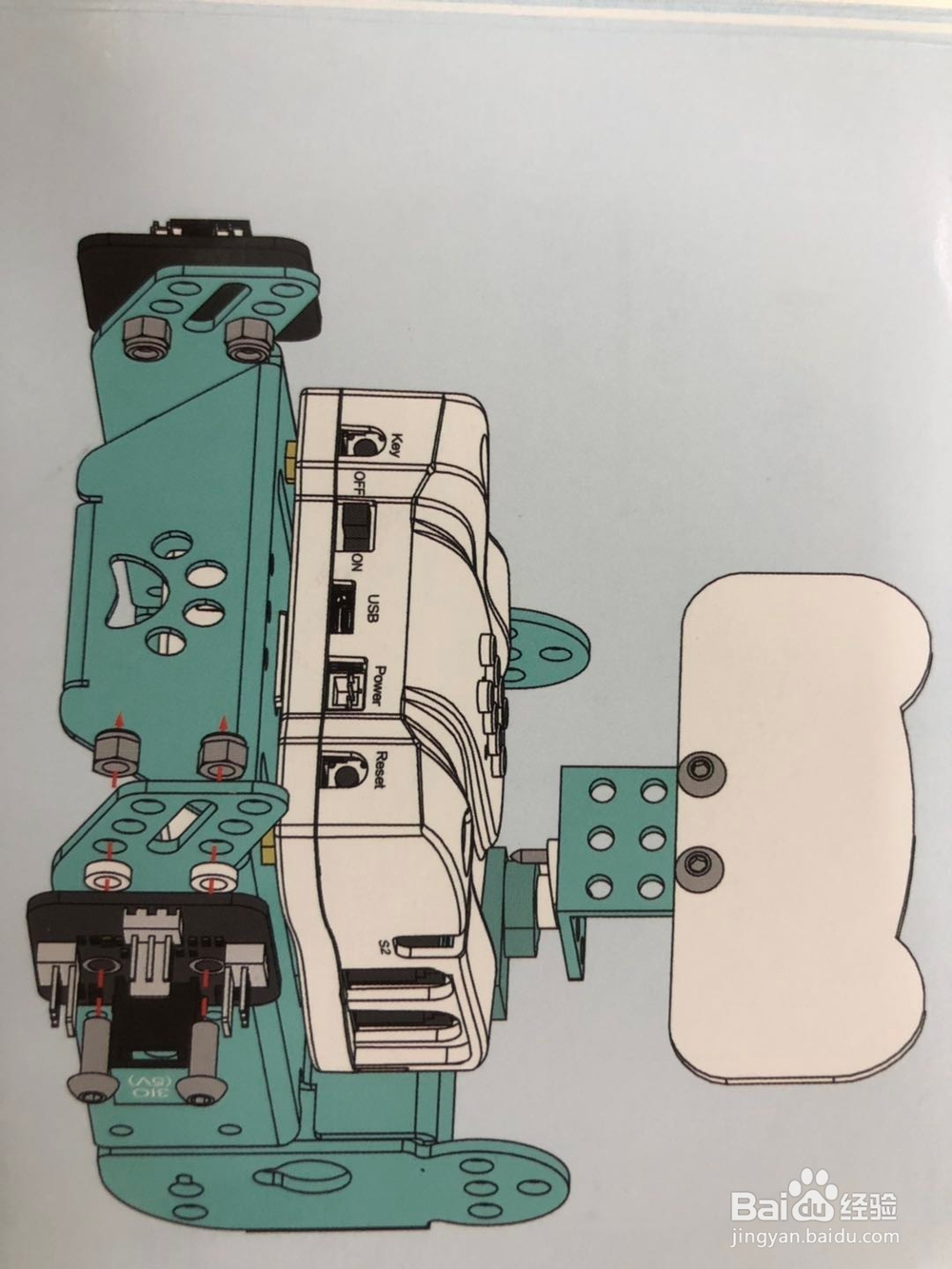

6、安装3IO扩展模块。捂执涡扔使用2颗M4*10mm螺丝、2颗M4自紧螺母、2个2mm垫片将3IO扩展模块固定在mio车体尾部，如图所示：

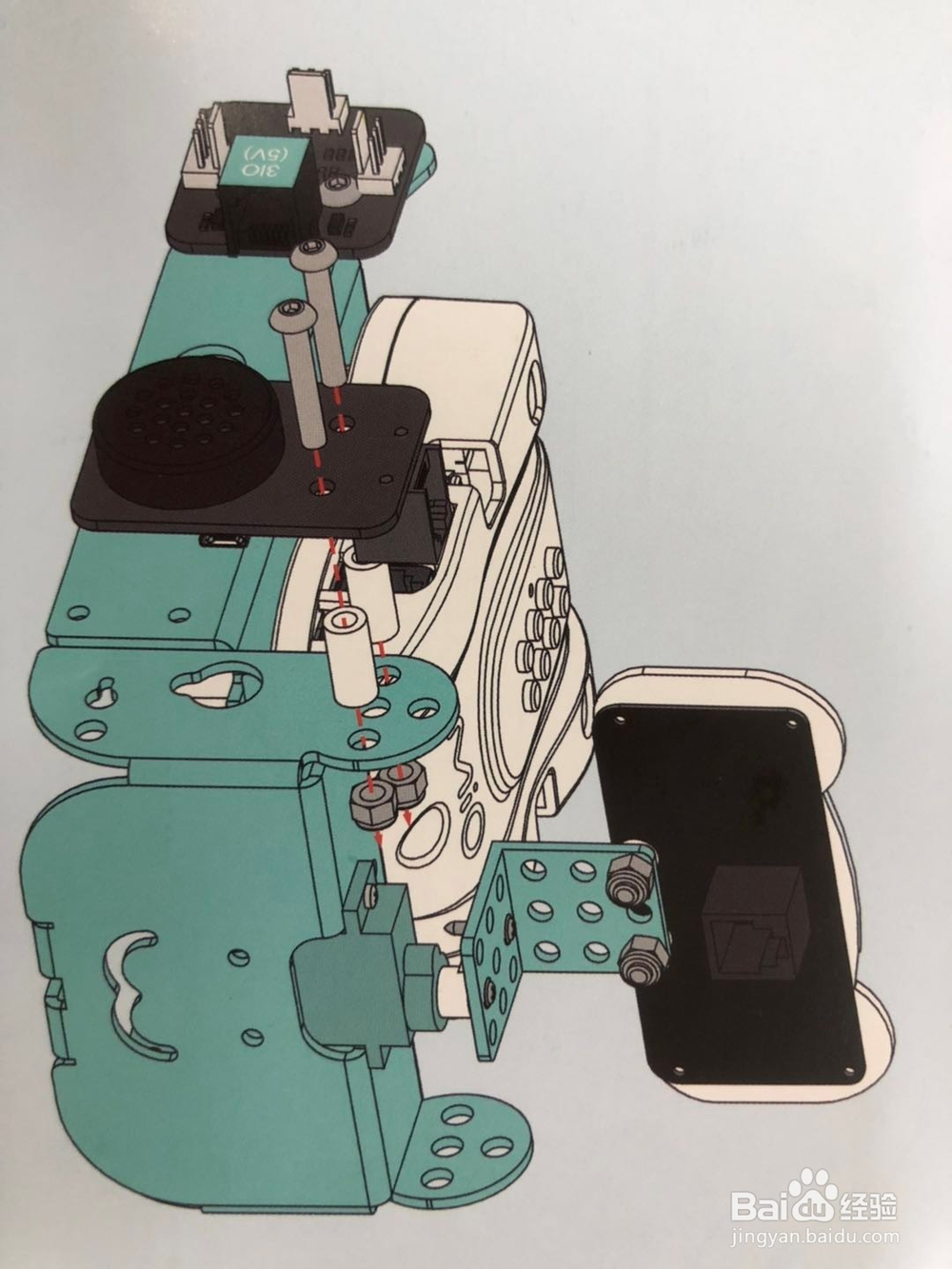

7、安装MP3模块。使用2颗M4*25mm螺丝、2颗M4自紧螺母、2个15mm垫片将MP3模块安装在mio车体一侧，如图所示：

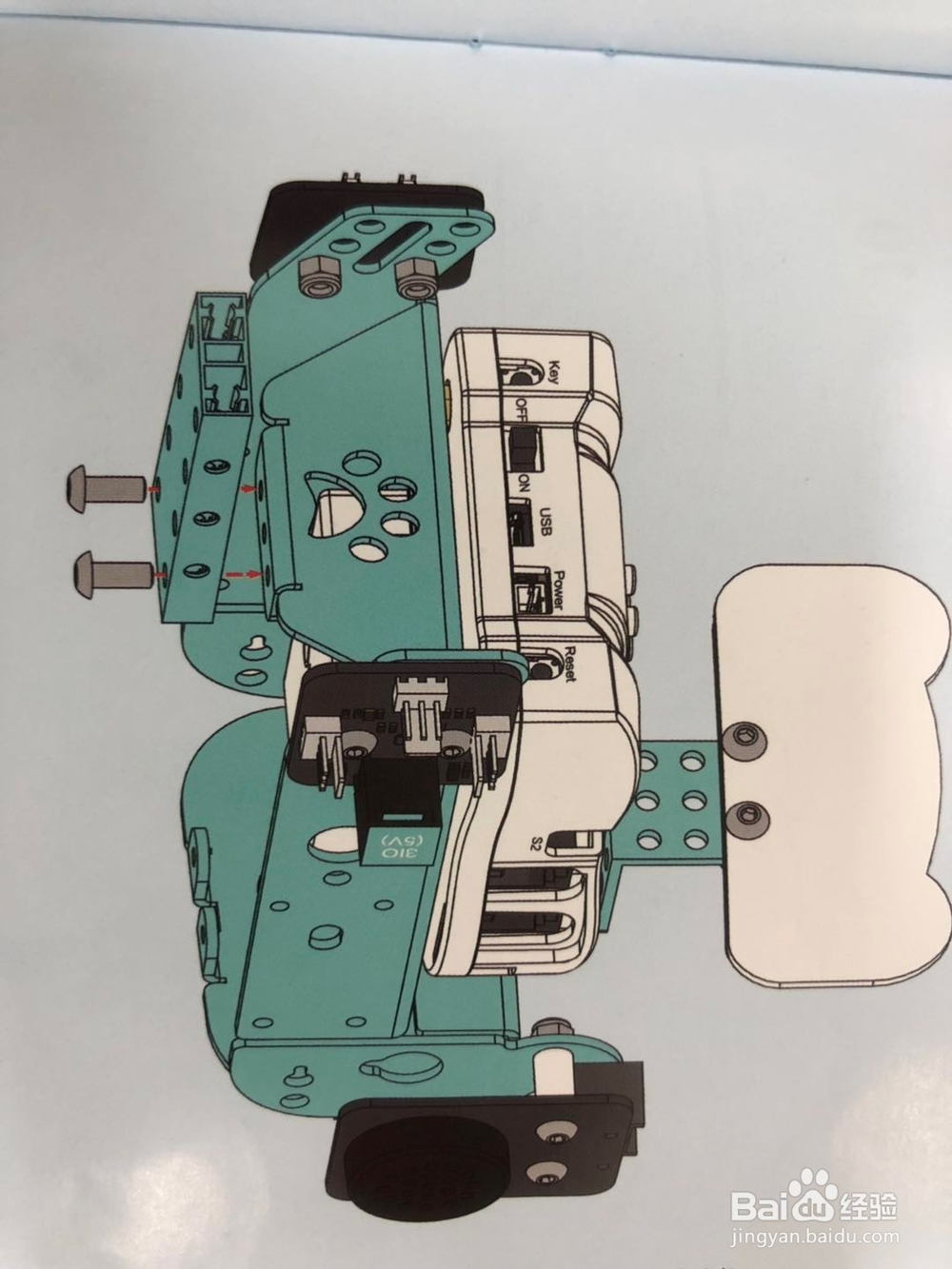

8、安装底板。使用2颗M4*10mm螺丝将双排4孔铝件固定在mio机器人底部，如图所示：

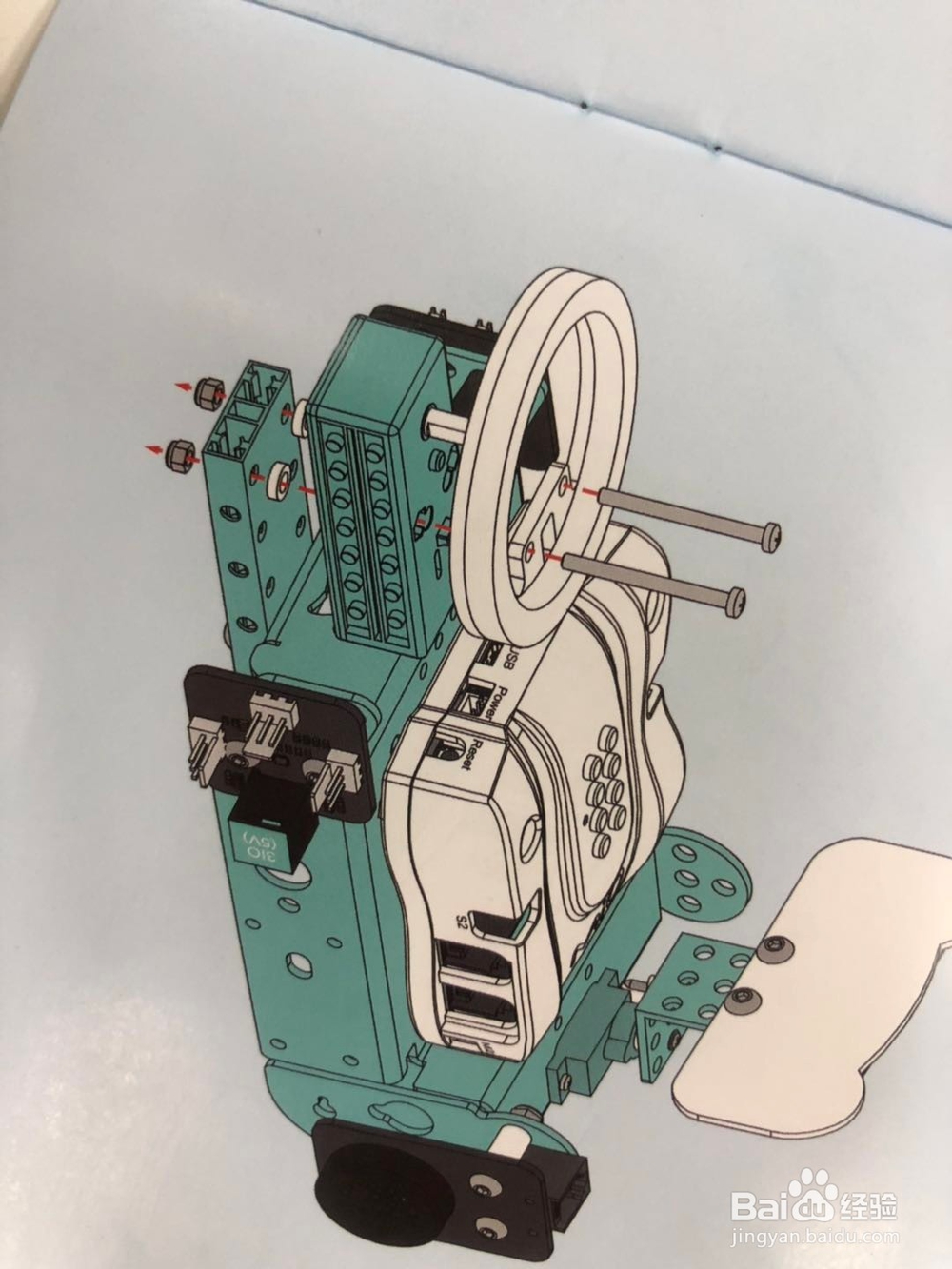

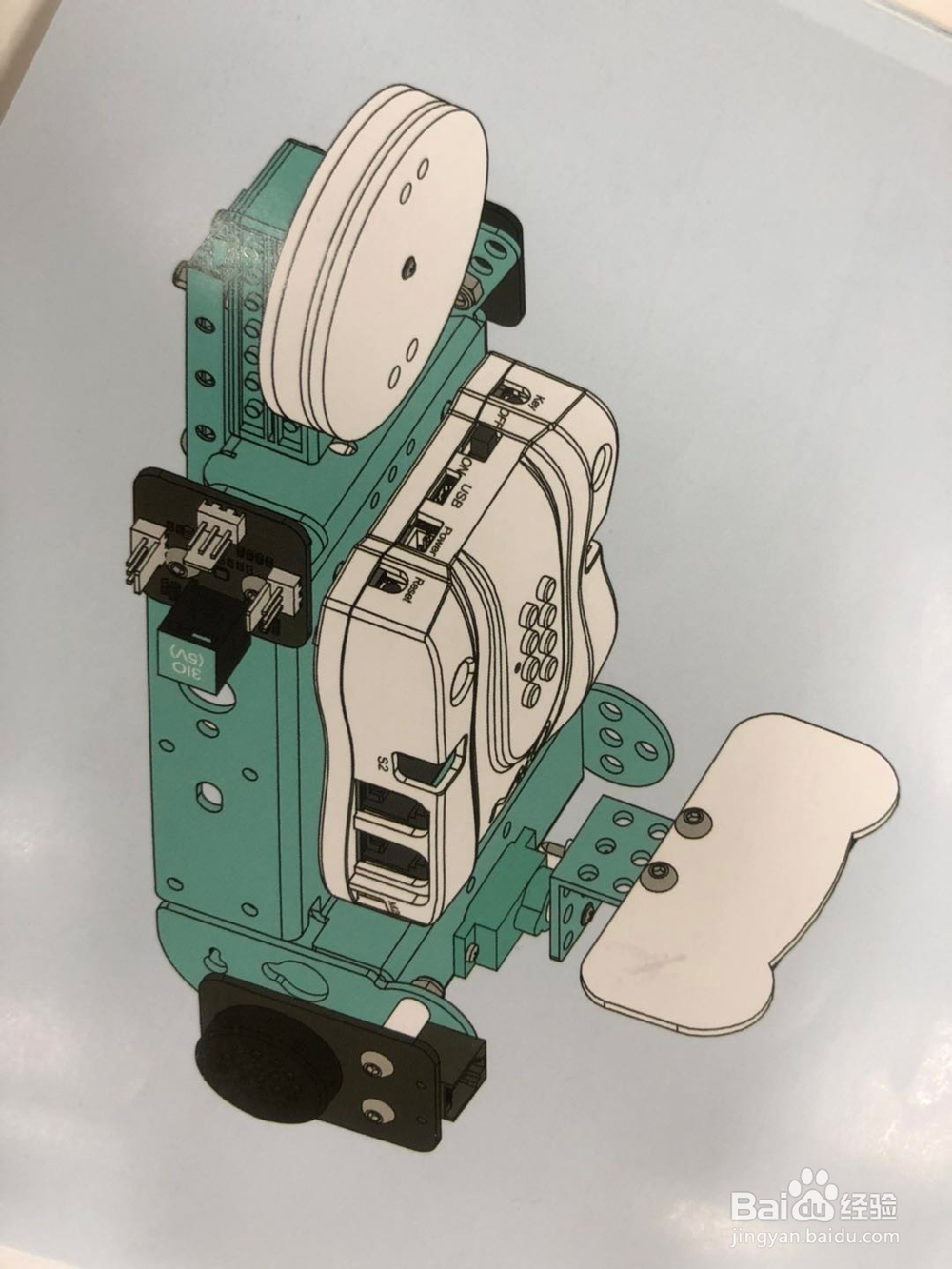

9、安装电机、音乐盒底座。使用2颗M3*35mm螺丝、2颗M3自紧螺母将音乐盒底座及电机安装、固定，如图所示：

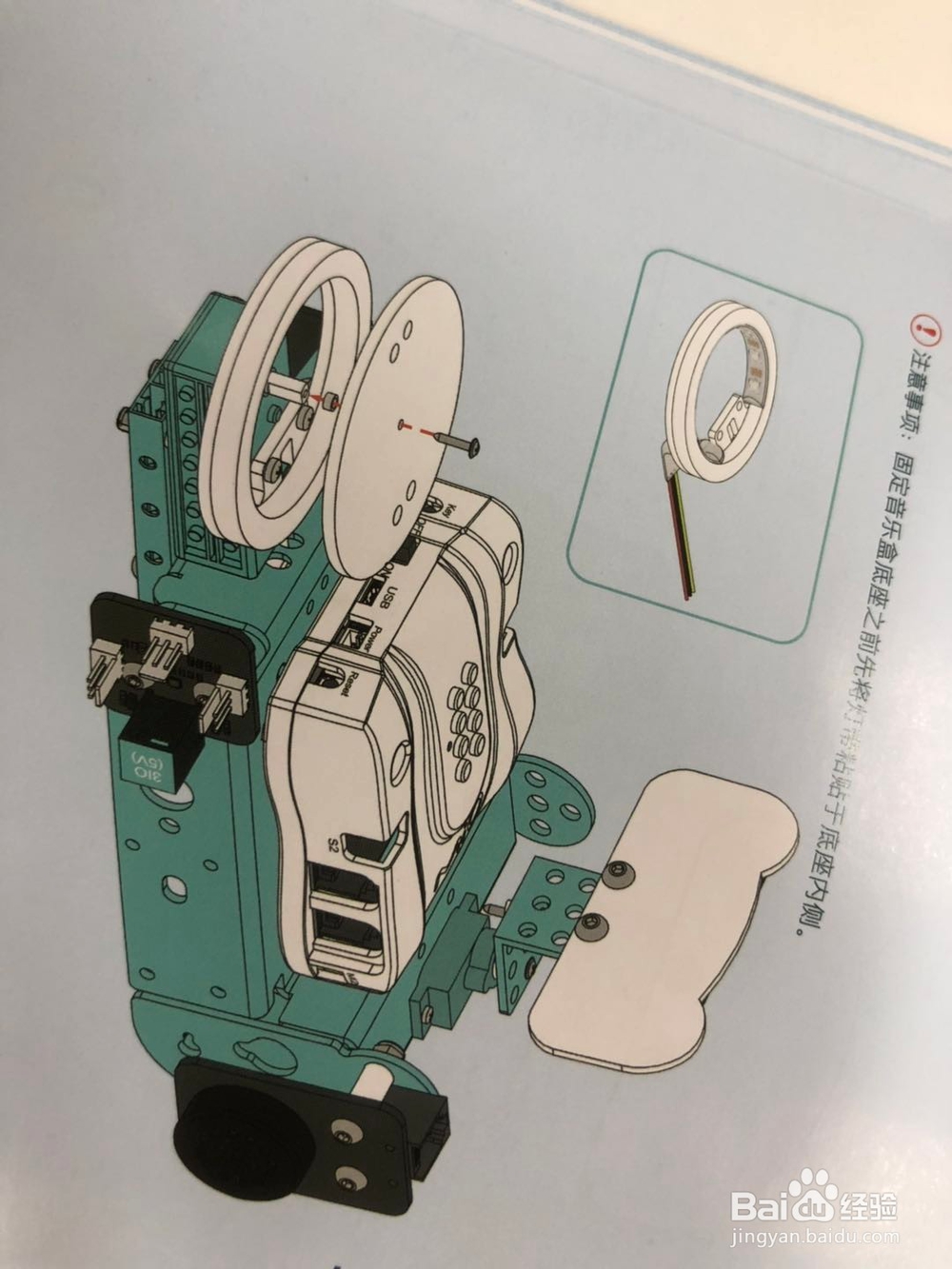

10、安装音乐盒上盖。使用1颗M2.34*8mm自攻螺丝、1个2mm垫片将音乐盒上盖固定在底座上方，如图所示：
