Creo 7.0体积块功能详解教程

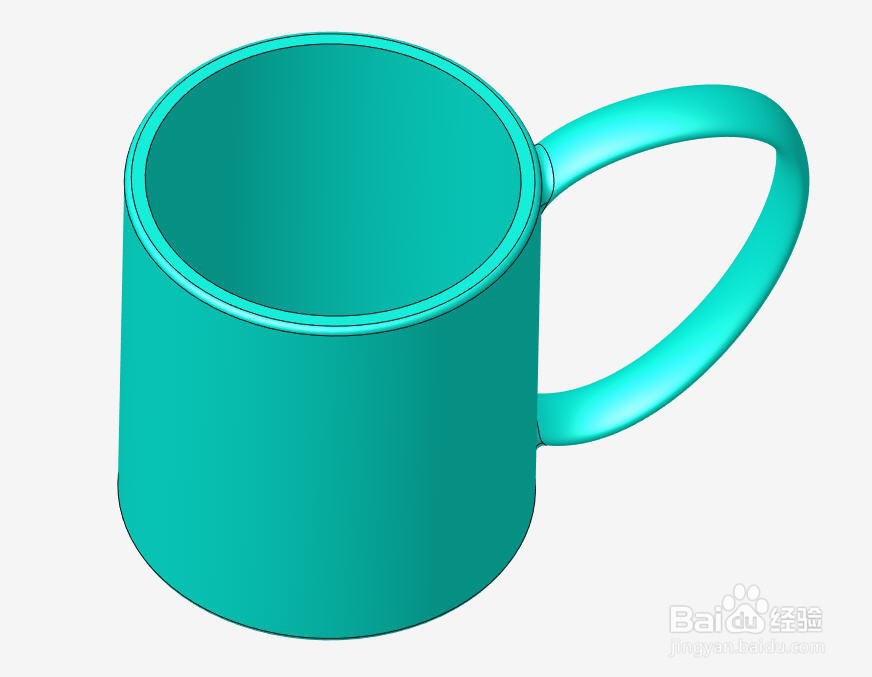

1、打开杯子模型，我们将要学习创建杯子内部的体积块和外围体积的方法。

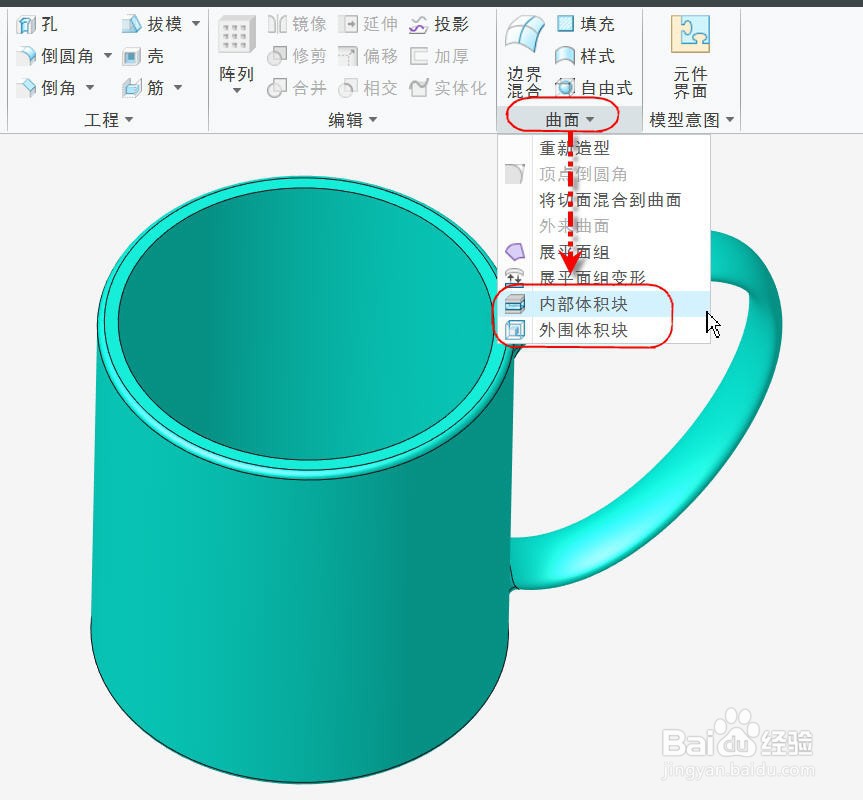

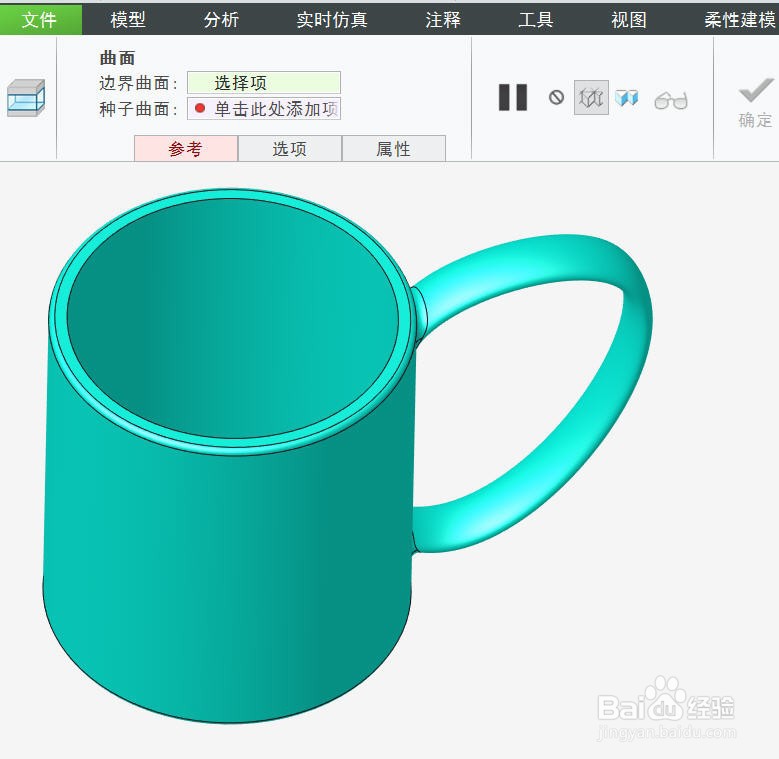

2、从【模型】选项卡中点击并展开【曲面】溢出菜单，选择【内部体积块】并打开【内部体积块】操控面板。

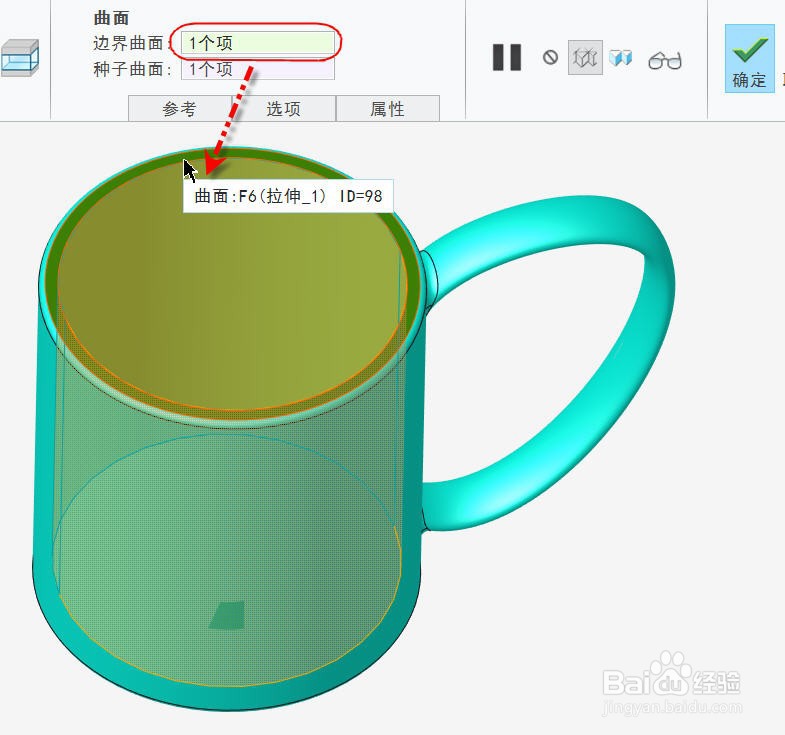

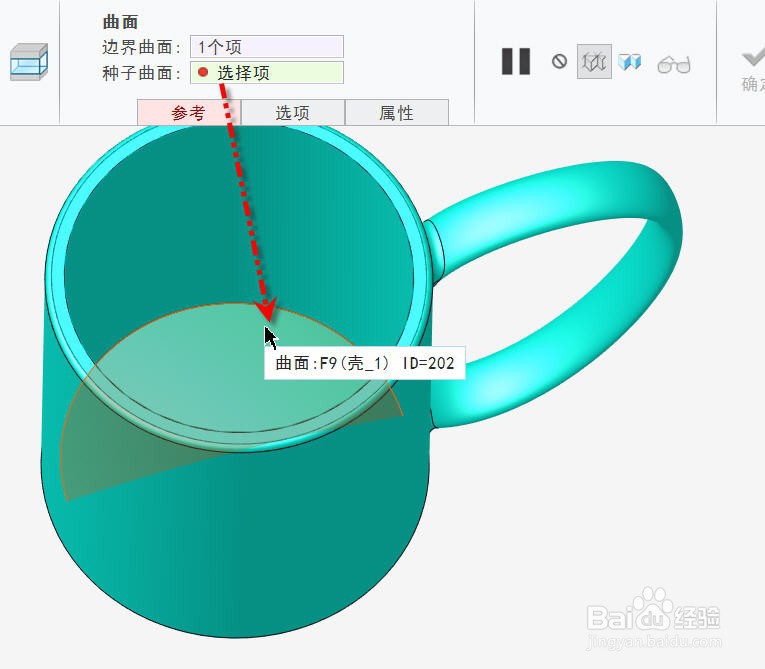

3、点击并激活【边界曲面嘉滤淀驺】输入框，然后选择杯口平面作为边界曲面，软件便可自动创建杯子的内部体积块，如图。如果在某些情况下软件无法自动获取种子面，那么用户也可以通过点击并激活【种子曲面】来选择种子面。

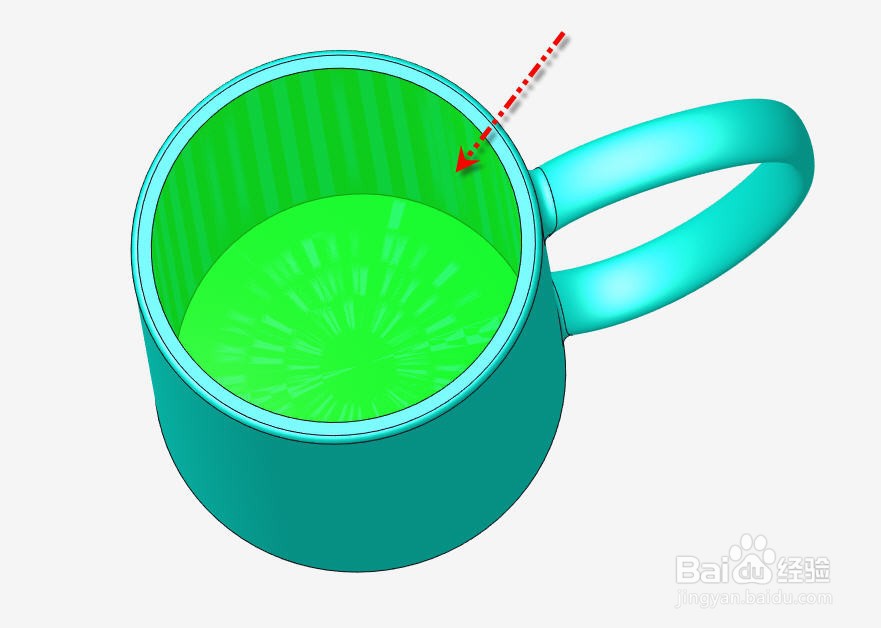

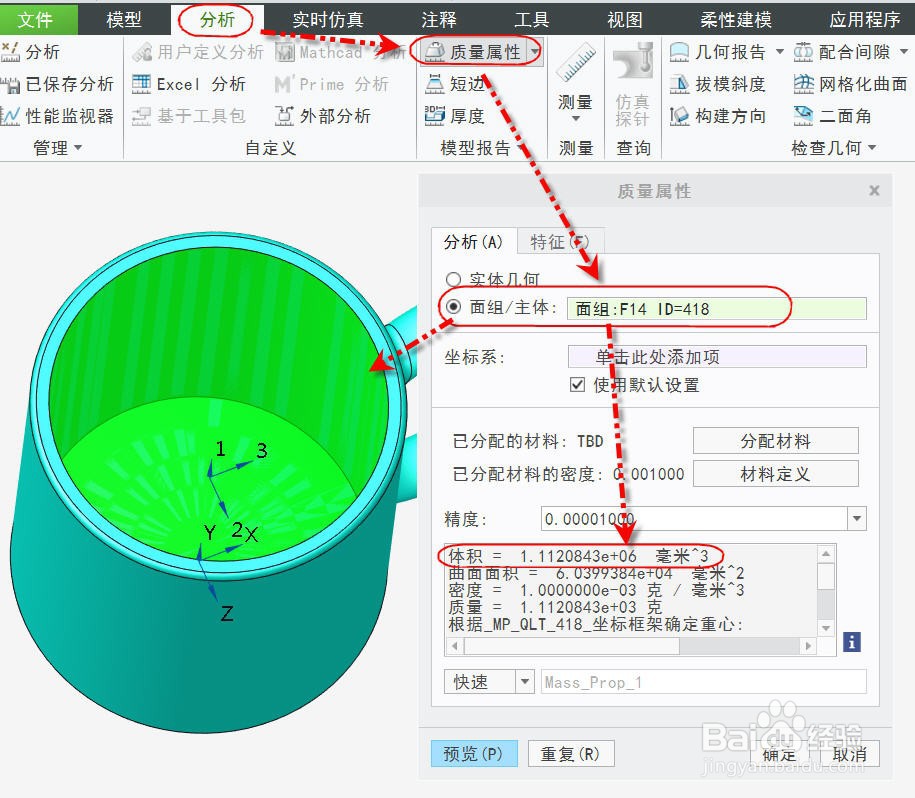

4、点【确定】完成内部体娑授赔那积块创建并退出【内部体积块】操控面板，得到如图所示内部体积块，实际它是一个特殊的面组。用户可以对它进行测量得到体积块的体积，也就是杯子的容积了。
