精益生产如何制作并分析产线岗位平衡图

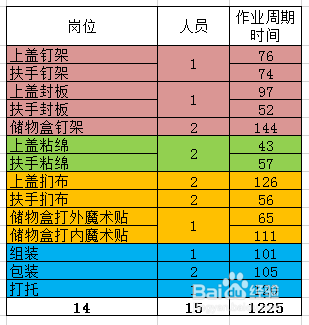

1、如下图，已设计好产线的岗位，包含各个岗位的作业时间和使用人员：

2、依照人员，再将相同的人员岗位进行数据合并，见下图。

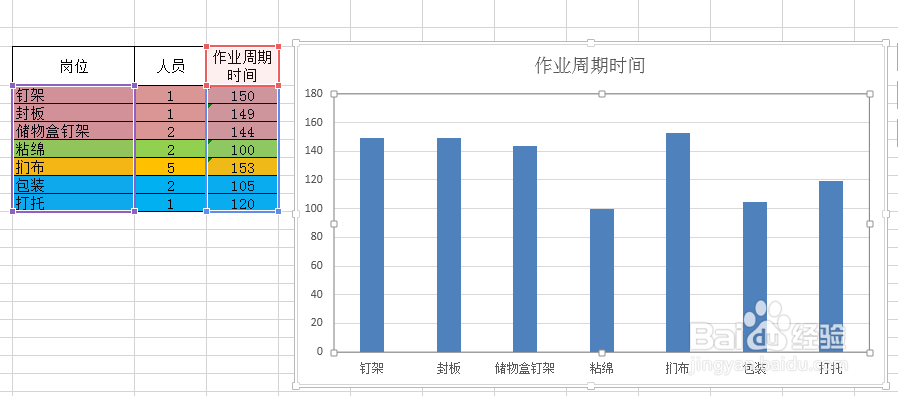

3、选中数据，插入柱状图，见下图。

4、根据客户需求，计算出节拍时间，本例节拍时间为144 S，见下图。

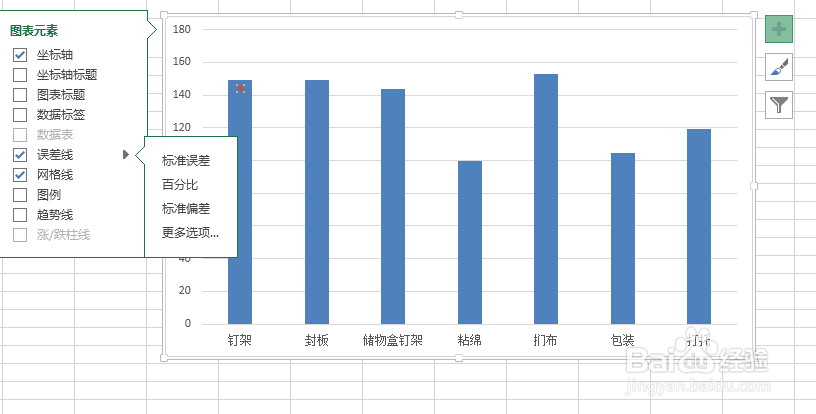

5、将节拍时间加入到图形中（方法为添加图形，将其变更为散点图，调整散点图的误差线），见下图。

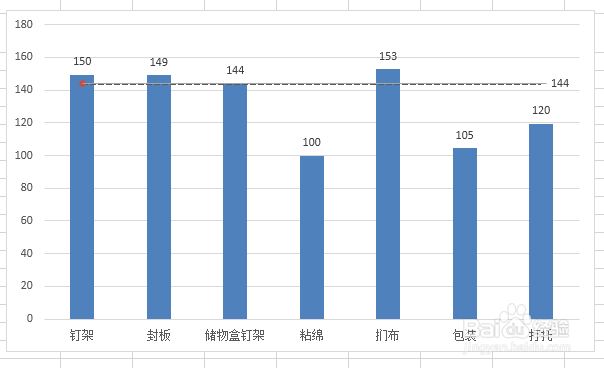

6、为图形添加上数字标签，见下图。

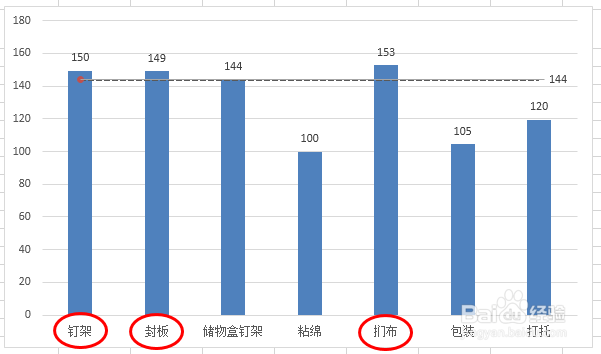

7、由图形可知：钉架，封板和扪布是超过节拍时间的，需要进行ECRS优化见下图。

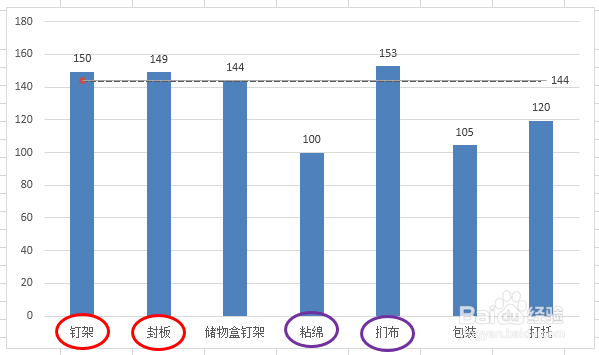

8、分析可知：钉架和封板可以通过消除浪费来减少岗位周期时间，扪布可以通过与粘绵互补来降低作业时间，见下图。
