solidworks抽壳特征的应用

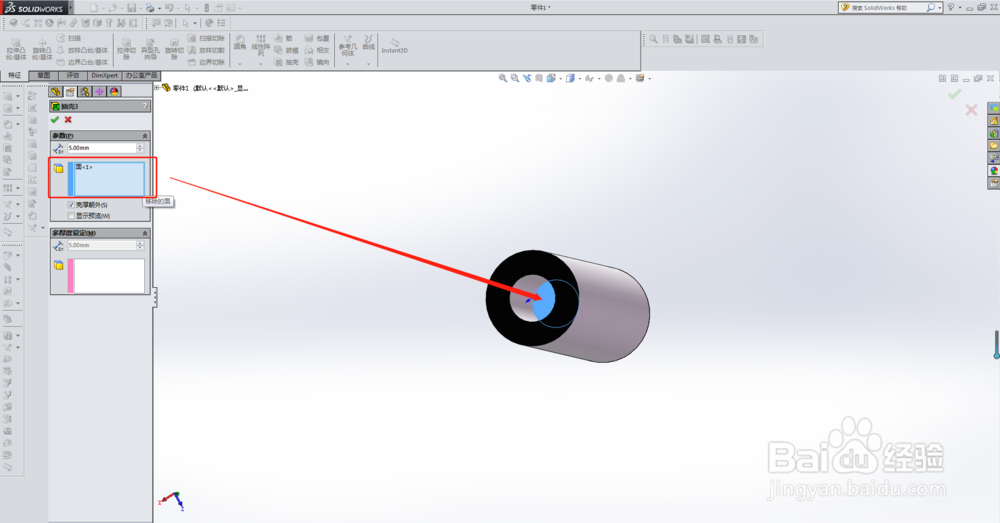

1、第一步如图所示新建了一个零件（“直径100mm，高度300mm”并且一段切除“深度100mm，直径50mm”的圆柱体）。

" alt="solidworks抽壳特征的应用" referrerpolicy="no-referrer">

2、第二步如图所示点击特征“抽壳”。

" alt="solidworks抽壳特征的应用" referrerpolicy="no-referrer">

3、第三步如图所示可以选择抽壳基准面，厚度，抽壳朝向。

" alt="solidworks抽壳特征的应用" referrerpolicy="no-referrer">

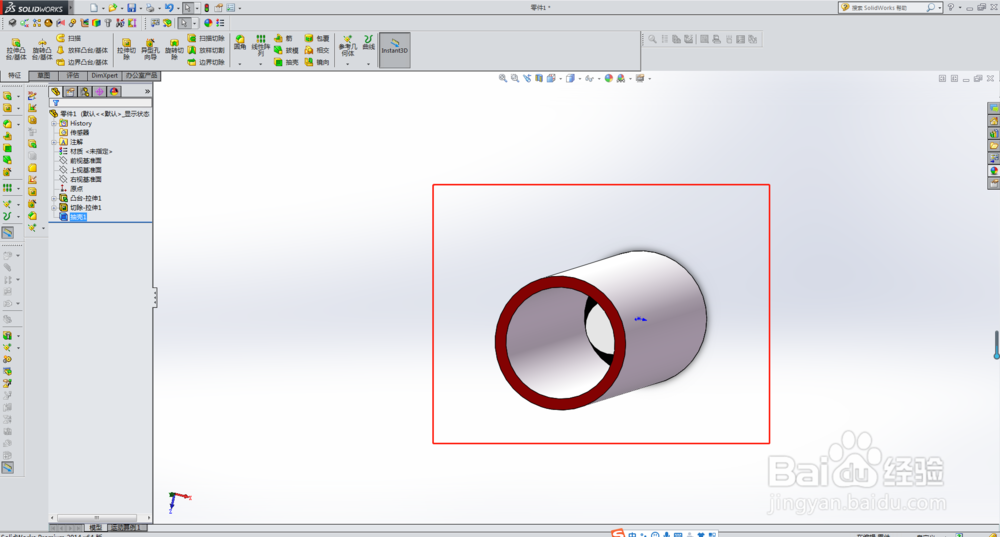

4、第四步如图所示抽壳效果出来了。

" alt="solidworks抽壳特征的应用" referrerpolicy="no-referrer">

5、第五步如图所示选择另一断面上切除深度的底面试试看效果。

" alt="solidworks抽壳特征的应用" referrerpolicy="no-referrer">

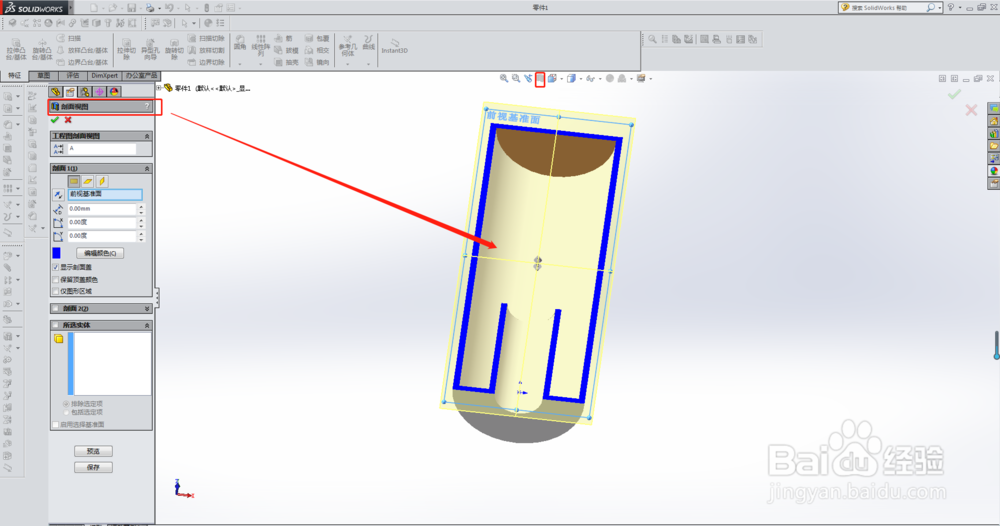

6、第六步如图所示由于效果不方便观察，这里转成剖视图便于观察抽壳效果了。实践中自行试试其他效果吧。

" alt="solidworks抽壳特征的应用" referrerpolicy="no-referrer">
