AD如何设置1比1打印

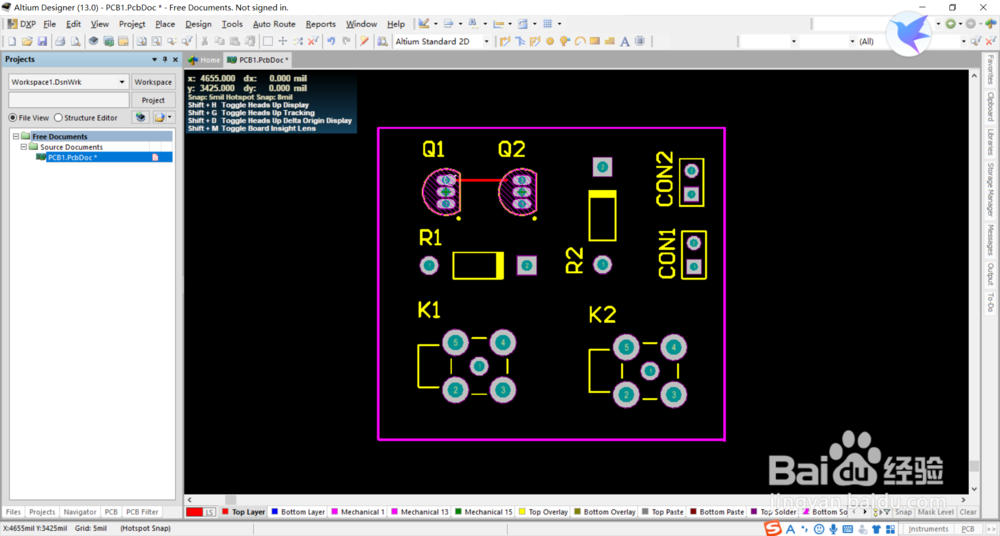

1、第一步：打开一个PCB文件。

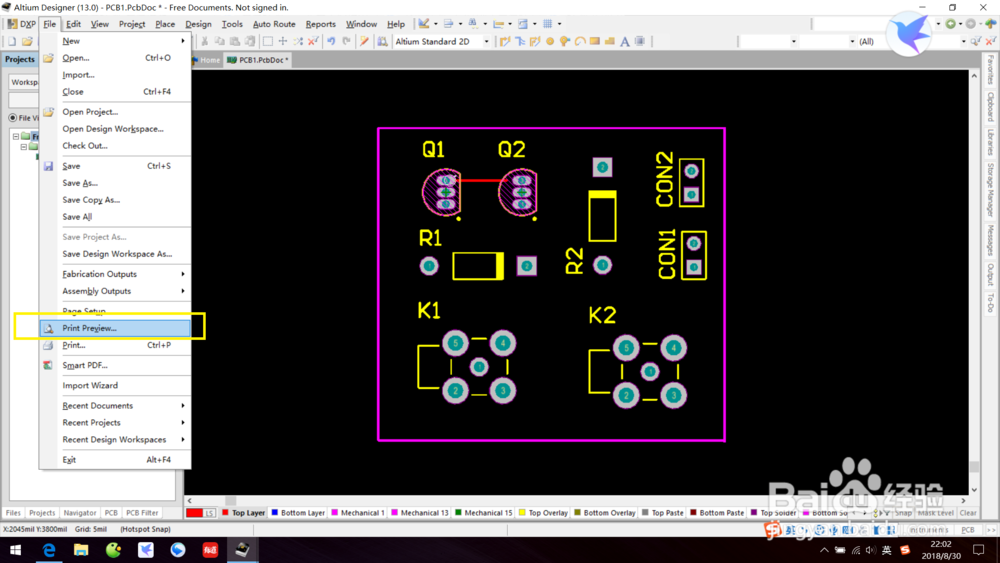

2、第二步：点击菜单栏的“File”->"Print Preview..."

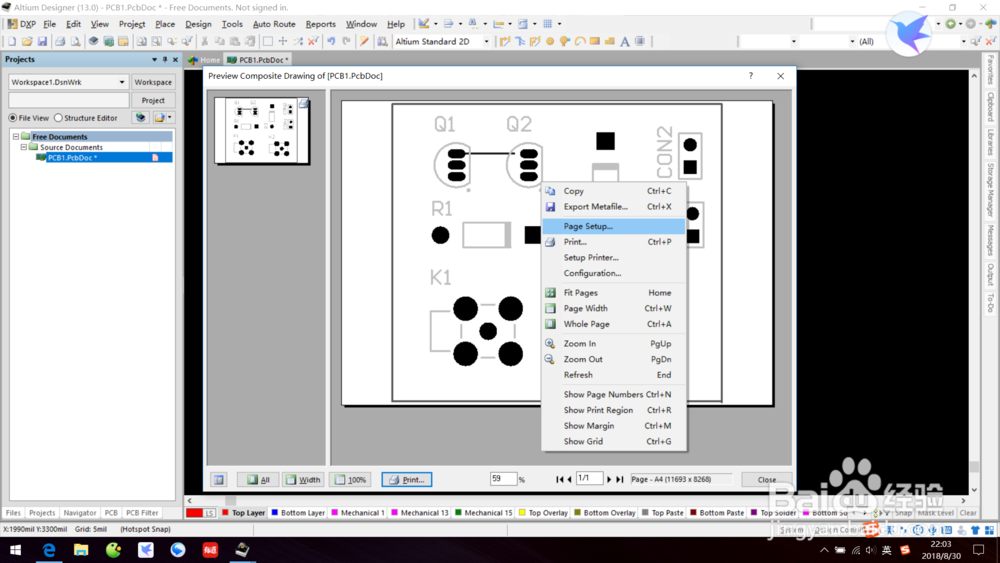

3、第三步：在弹出的“Preview Composite Drawing of [xxx.Pc水瑞侮瑜bDoc]”对话框的图纸区域右击鼠标，接着选中“Page Setting”。

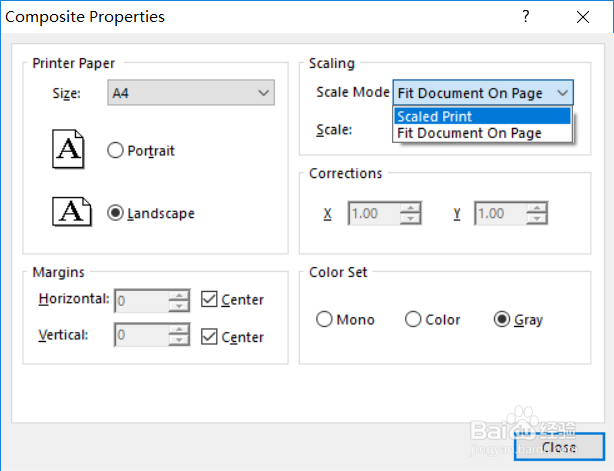

4、第四步：在弹出的“Composite Properties”对话框中找到“Scaling”，点击“Scale Mode”右侧的箭头，选中“Scaled Print”。

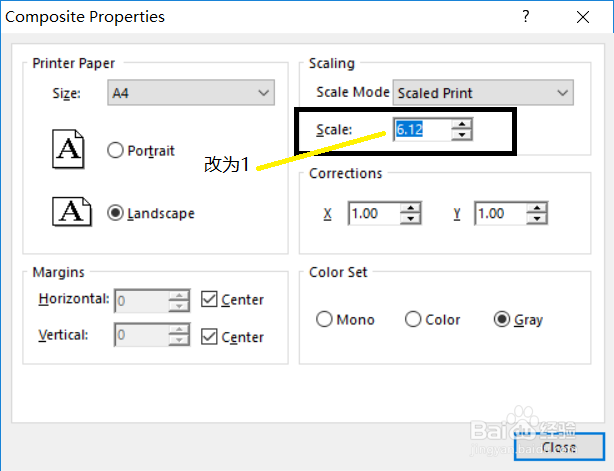

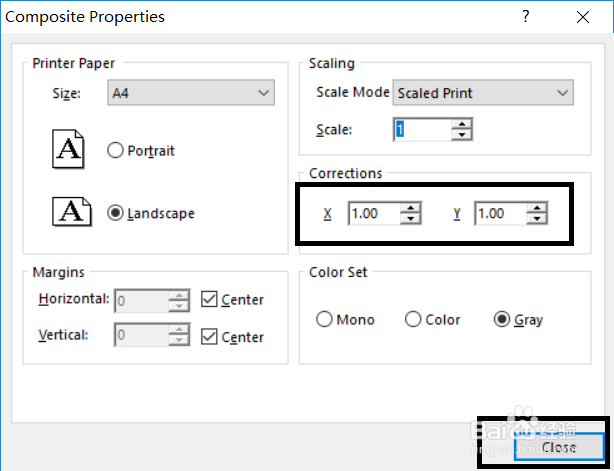

5、第五步：在“Scale”右侧的文本区域输入1，表示按1比1打印，同时注意Corrections下的X和Y也选择1，确认后点击对话框右下角的“Close”确认设置。

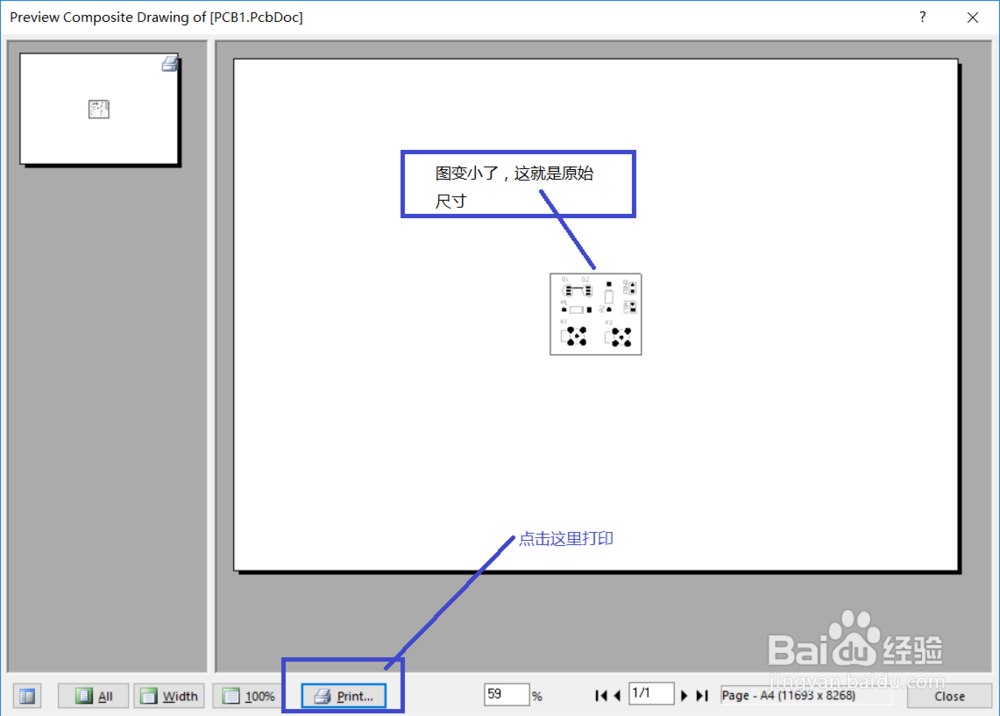

6、第六步：软件自动回到打印预览界面，可以看到原来的图纸大小有变化，这个就是1比1的显示，确认后点击“Print”进行打印即可。
