caxa3D实体设计中如何创建一个受控章模型

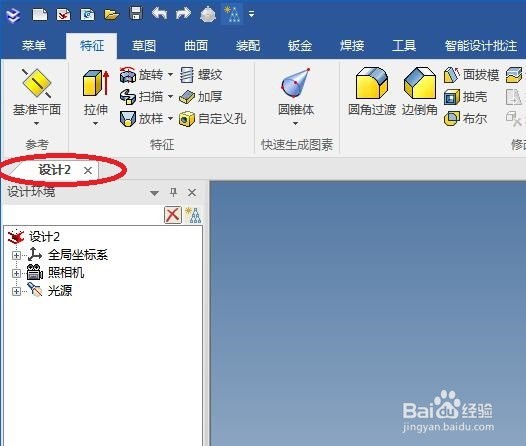

1、如下图所示，打开caxa3D实体设计2018软件，新建一个设计环境，选择空白模板。

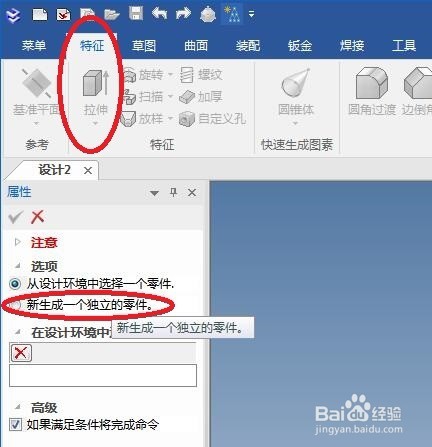

2、如下图所示，1、点击工具栏中的“拉伸”图标，2、属性栏中点击“新生成一个独立的零件”。

3、如下图所示，轮廓一栏后面点击“在X-Y平面”。

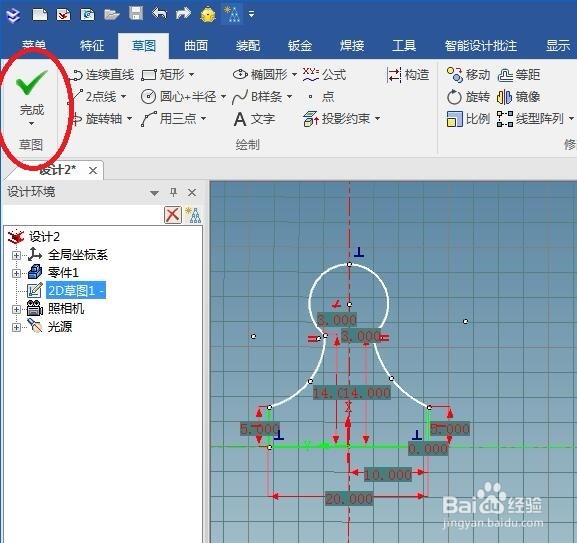

4、如下图所示，可以参照下图尺寸画草图，一边画一遍标注尺寸，最后“完成”。

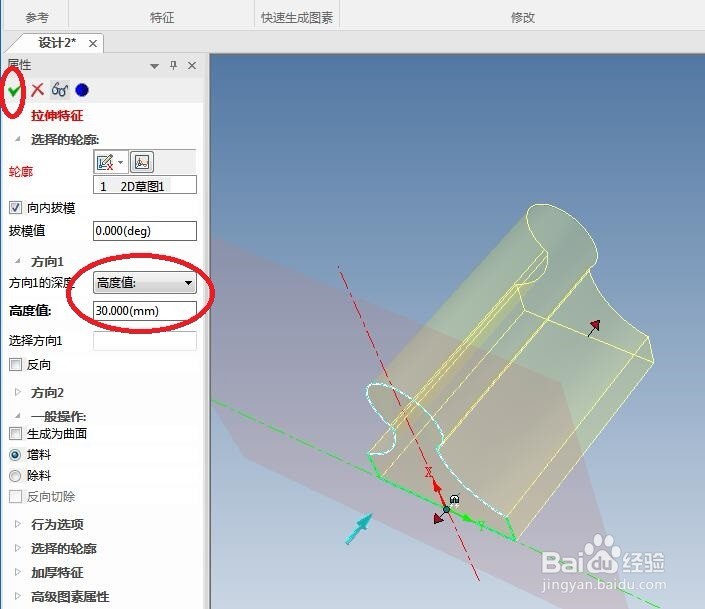

5、如下图所示，退出草图环境之后，看着预览效果，将高度值改成30mm，最后“√”确定生成并结束。

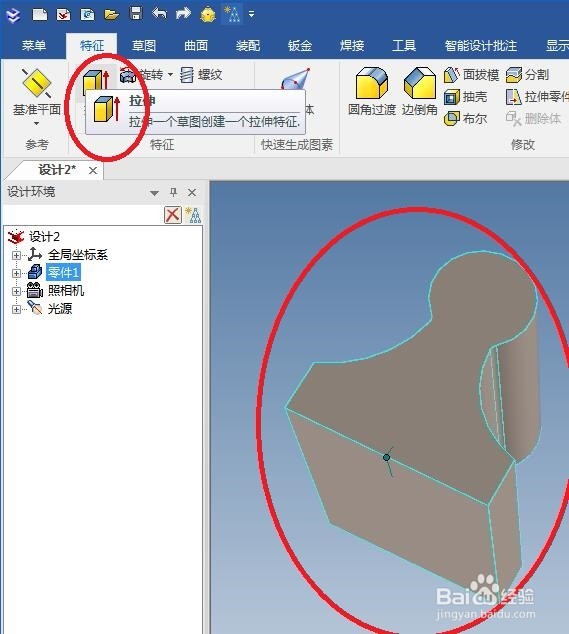

6、如下图所示，1、鼠标左键选中实体，2、点击工具栏中的“拉伸”图标。

7、如下图所示，1、轮廓后面点击“2D草图”，2、几何元素中点击实体底面的中心点，3、最下面一个红色椭圆，记得勾选“反转Z方向”，4、最后才是“√”。

8、如下图所示，进入到草图环境，1、点击工短铘辔嗟具栏中的“文字”图标，2、文字属性中输入“受控”二字，3、确定文字位置、大小，4、点击属性栏中的“√”，5、点击工具栏中的“完成”。

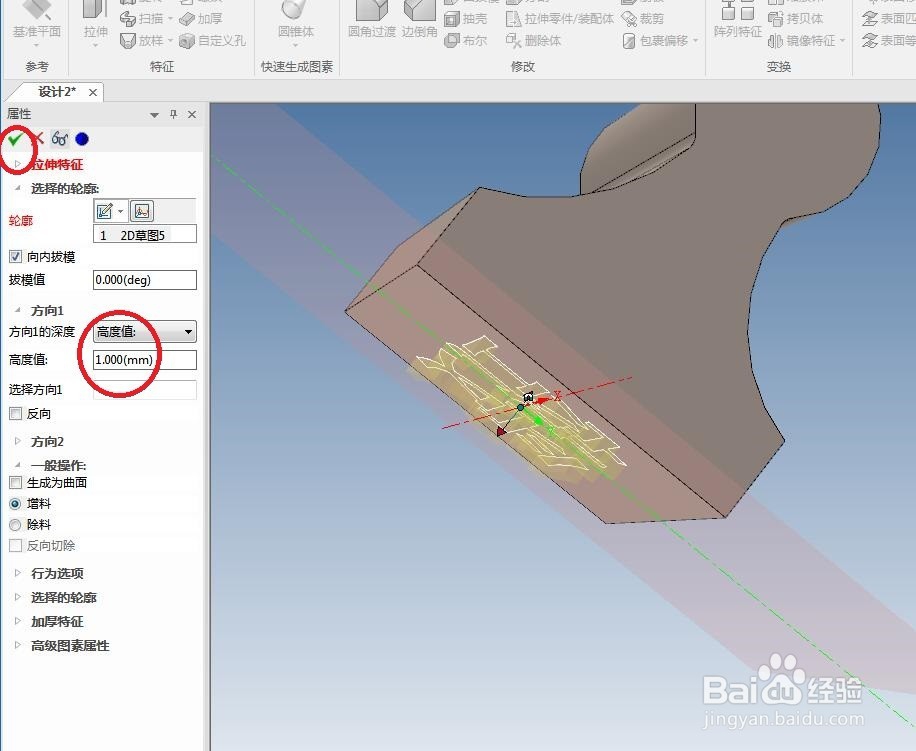

9、如下图所示，预览拉伸效果，设置高度值为1，打“√”。

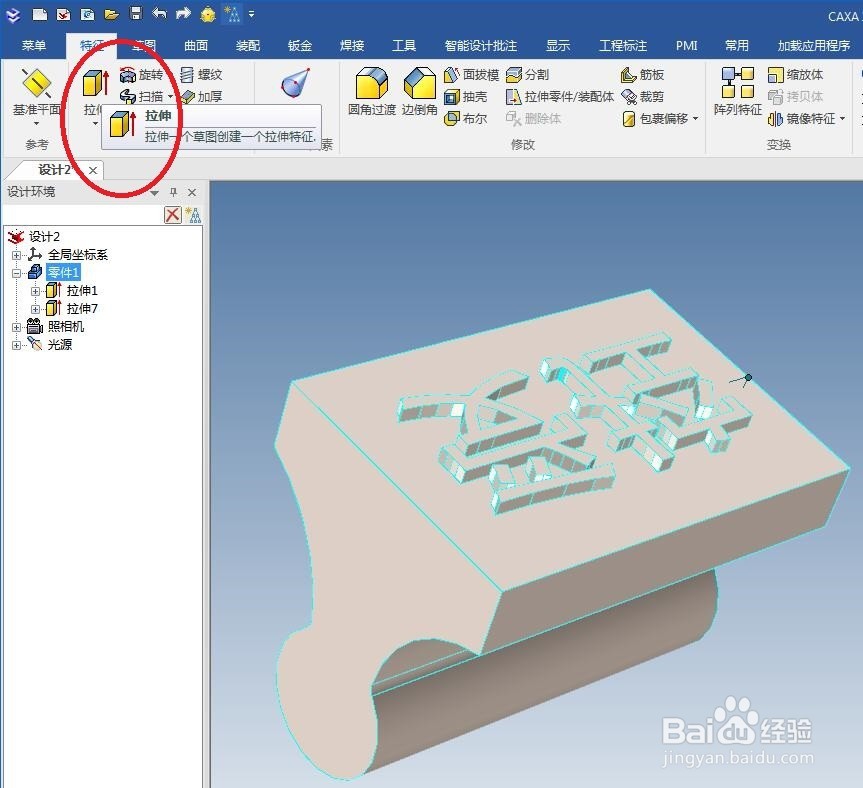

10、如下图所示，1、鼠标左键选中实体，2、点击工具栏中的“拉伸”图标。

11、如下图所示，1、轮廓后面点击“2D草图”，2、几何元素选择第一个拉伸实体的底面，3、打√。

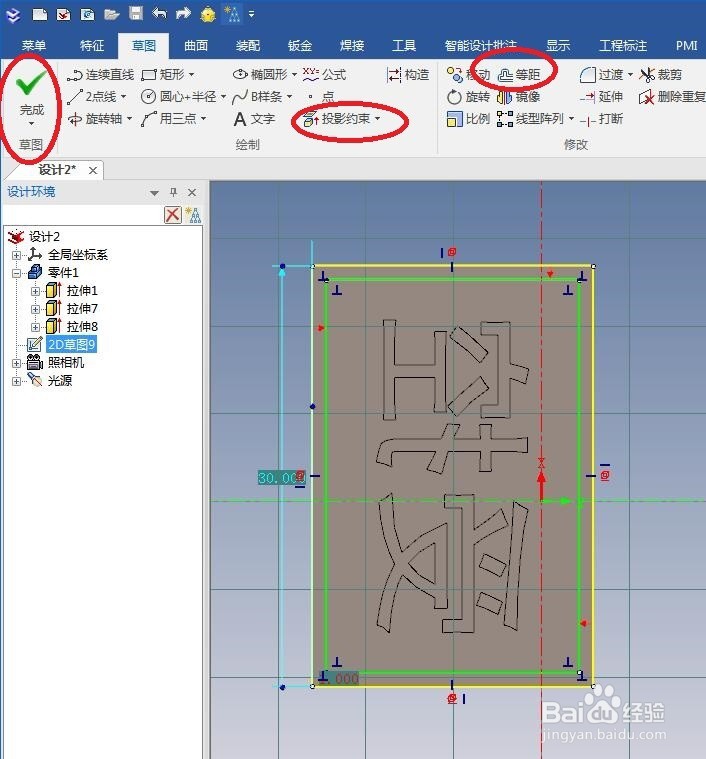

12、如下图所示，进入到草图环境，1、点击工短铘辔嗟具栏中的“投影约束”，2、点击实体的四条边线，3、点击工具栏中的“等距”，4、点击刚刚显示出来的四条边线，向内偏移1mm，5、点击“完成”。

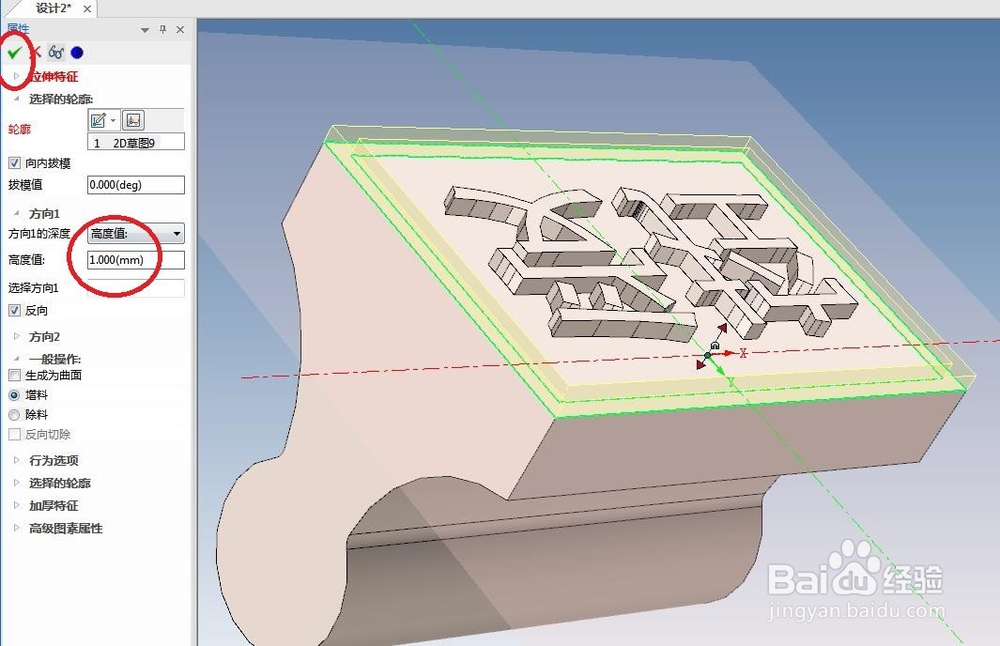

13、如下图所示，又来到了预览的地方，设置拉伸高度值1.0，调整方向，打“√”。

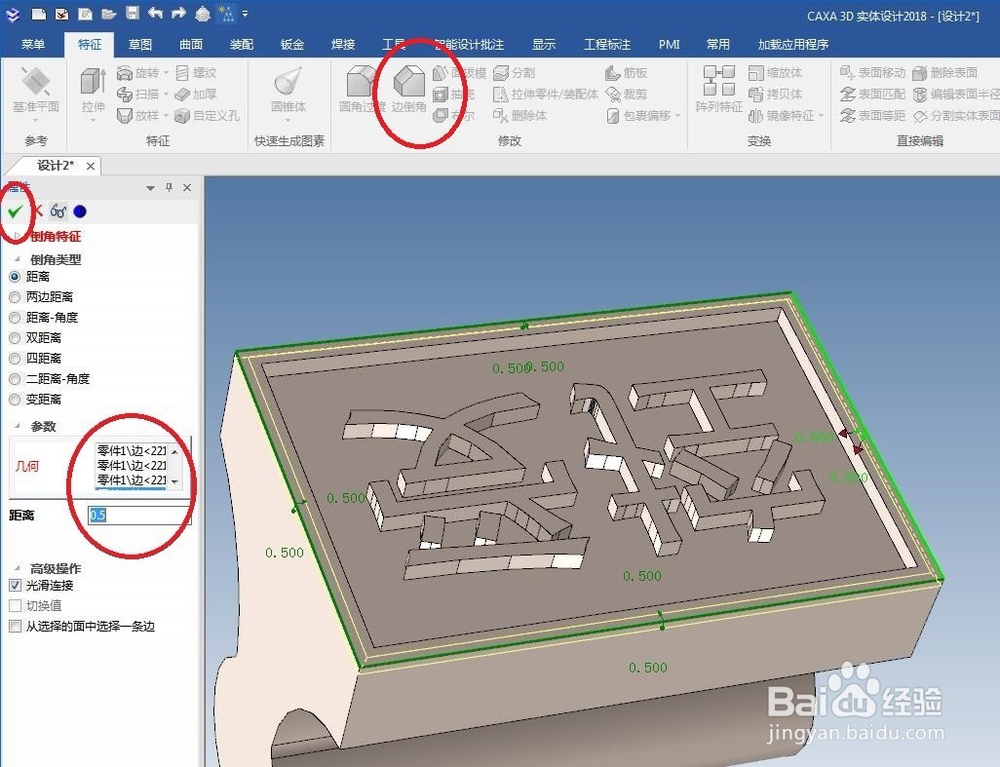

14、如下图所示，1、点击工具栏中的“边倒角”图标，2、点击实体中的四条边线，3、设置倒角尺寸0.5，4、点击“√”。

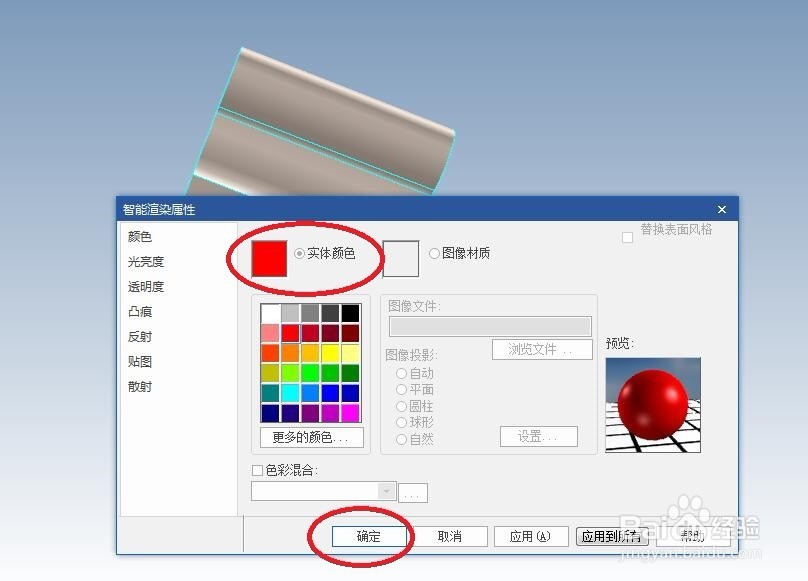

15、如下图所示，智能渲染上色。1、鼠标左键选中实体，2、单击鼠标右键，3、点击“智能渲染”，4、选择实体颜色：红色，5、点击“确定”。

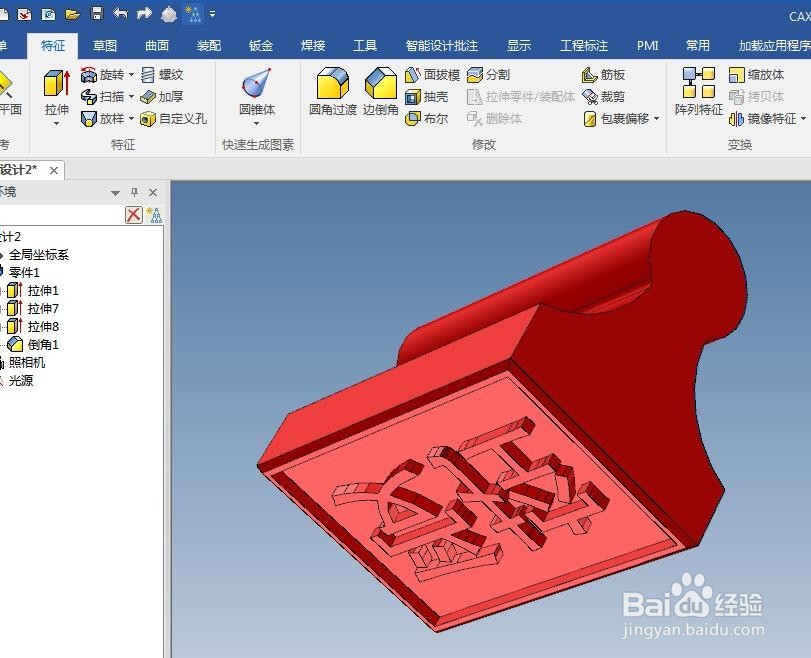

16、如下图所示，红色的受控章创建完成。
