CAD中如何使用不等比缩放

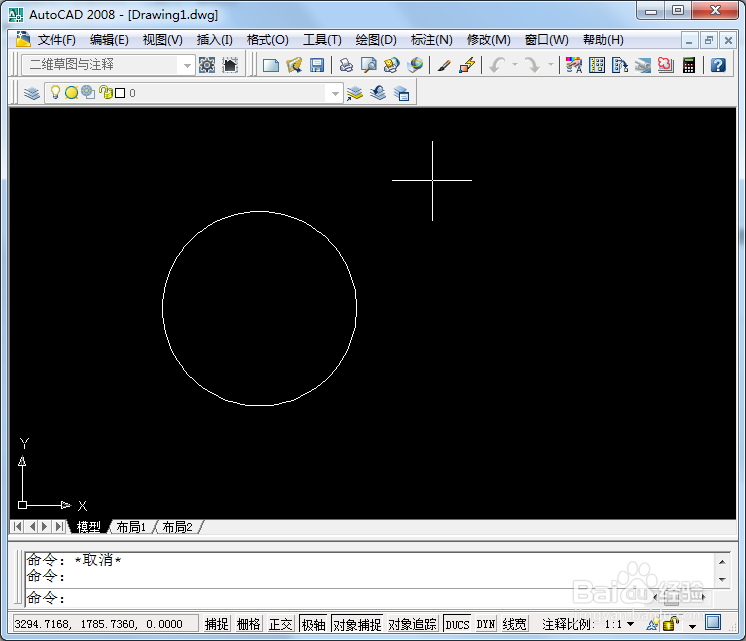

1、打开一个空白CAD文件，这里就以一个简单的圆形来作为示例。

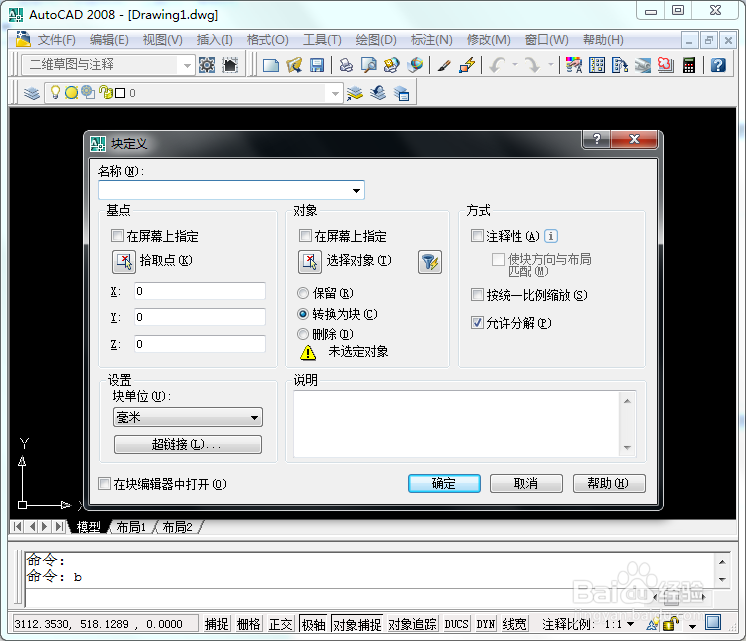

2、我们都知道，椭圆就是可以通过将圆形进行不等比缩放形成。那么我们就先把这个圆形成块。快捷键B

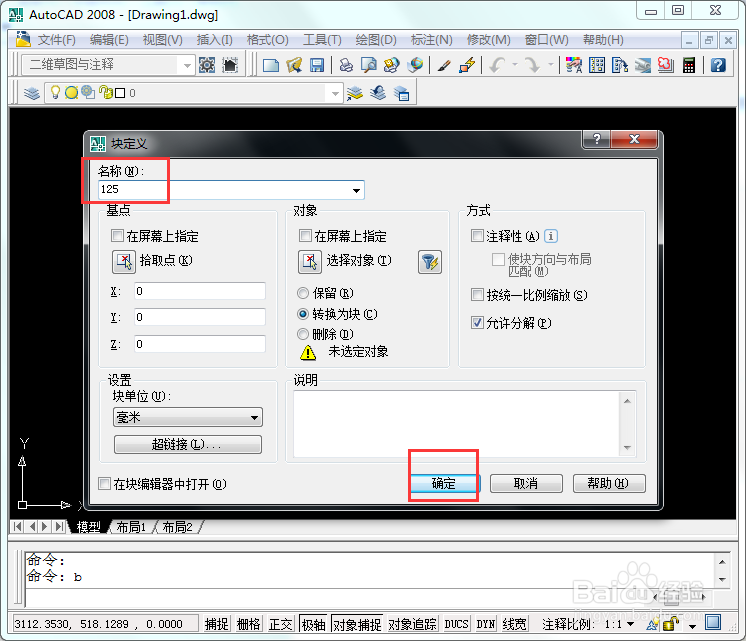

3、选择了需要定义的对象，然后在块定义对话框中为这个块命名，然后点击确定。

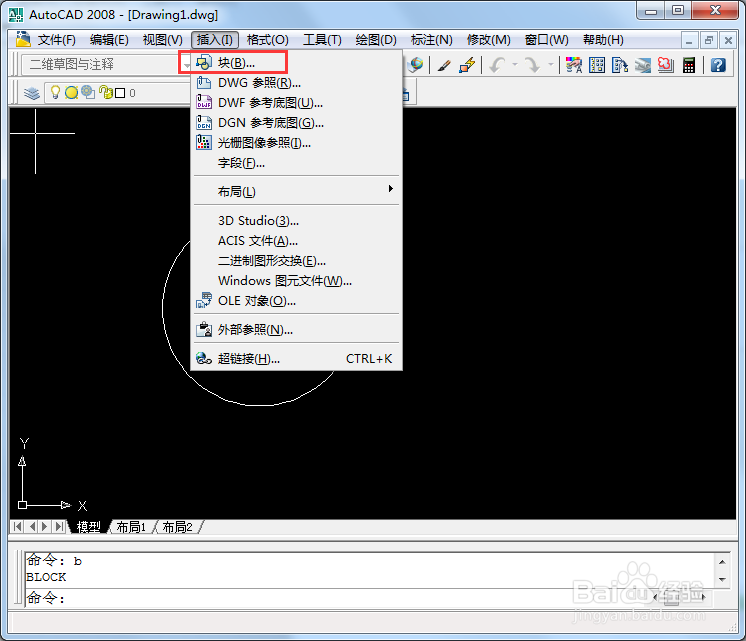

4、回到CAD界面，插入刚刚定义的块。点击插入，第一项就是“块”

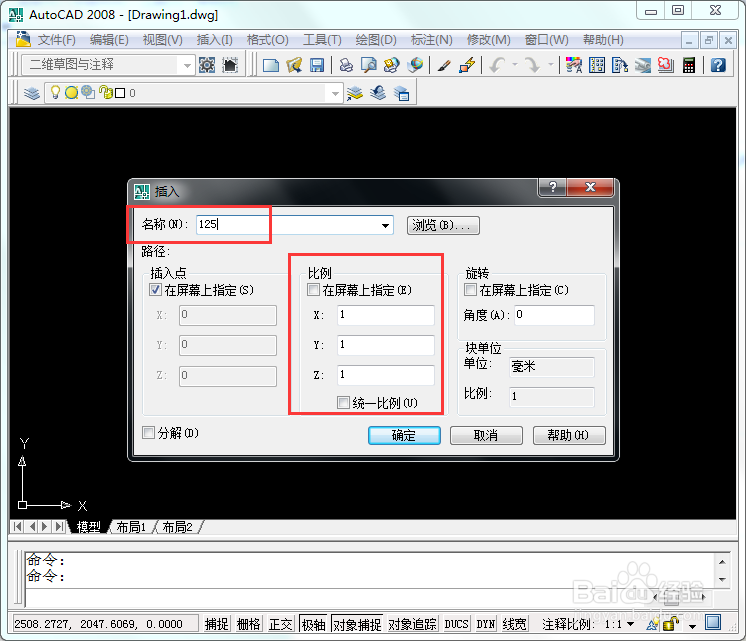

5、打开插入对话框，选择刚刚定义的块，然后在下方中间有比例，这样我们就可以调整XYZ轴的比例。

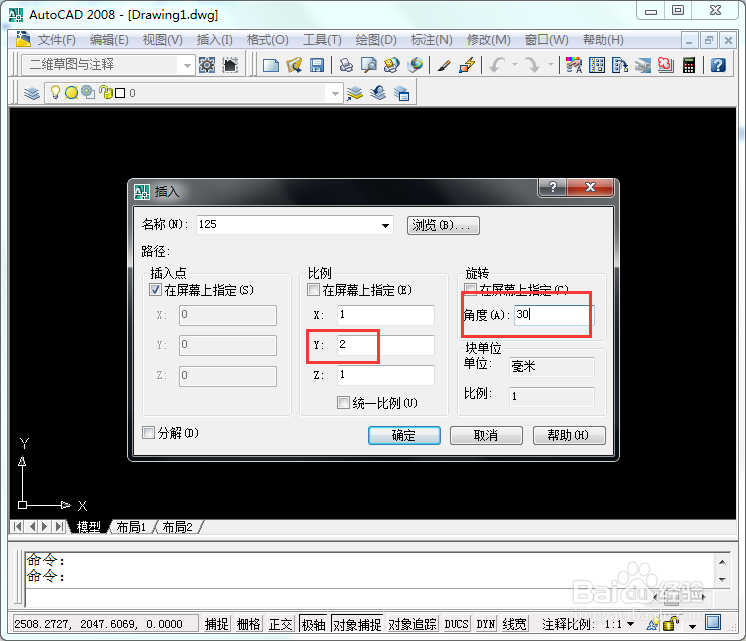

6、在后面还可以继续设置旋转角度等等。设置如下：

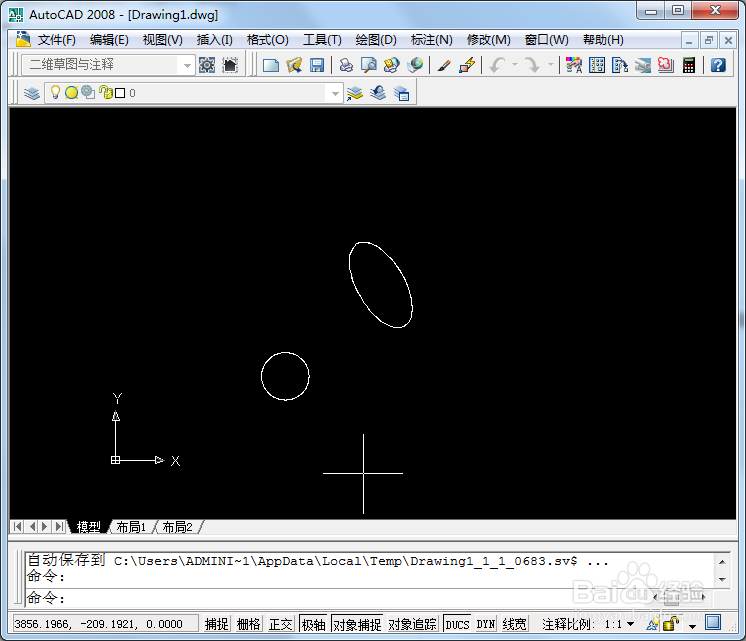

7、设置完成之后点击确定，回到画图界面选择插入点。然后就可以插入变换后的图形了。
