CAD中如何修改图块

前面讲过了图块的创建和插入，以及属性文字和属性块的创建，图块的一个优势是一次创建，可以多次插入，重复使用，图忧栝牯嚣块其实还有另一个重要的优势，就是修改一个图块的图形，其他同名的图块也会跟随改变；但同名图块的属性文字却又可以不同。在CAD很早期的版本，图块是无法直接编辑的，如果图块定义错了，或者要修改图块，只有炸开，编辑后重新做成图块。但之前插入的图块没法同意修改，于是当时出现一些小工具，如替换图块，可以将用修改后的图块替换原来的图块。后来CAD增加了参照编辑的命令，双击图块就可以编辑图块图形，到AUTOCAD 2006版，又增加了块编辑功能，不仅可以编辑图块的图形，还可以给图块添加参数、动作、可见性和查询列表等，将图块定义成动态块，下面就简单介绍一下CAD中修改的图块的相关命令，大家可以根据需要来选用合适的命令，每个命令后面将单独发布经验详细介绍。

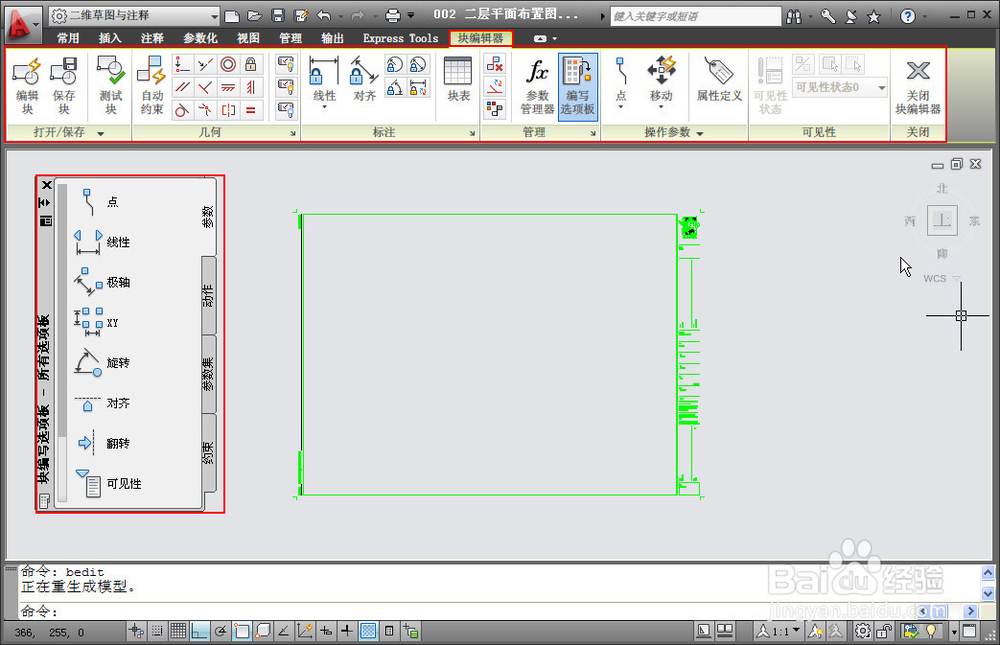

2、我们也可以直接输入BEDIT命令或者在命令面板单击块编辑按钮先打开对话框，再在列表中选择我们要编辑的图块。2、从预览图和名称确认是我们要编辑的图块后，单击“确定”按钮，进入块编辑器。

4、软件会提示是否保存对图块所做修改，选择将修改保存到图块，退出块编辑器，如下图所示。

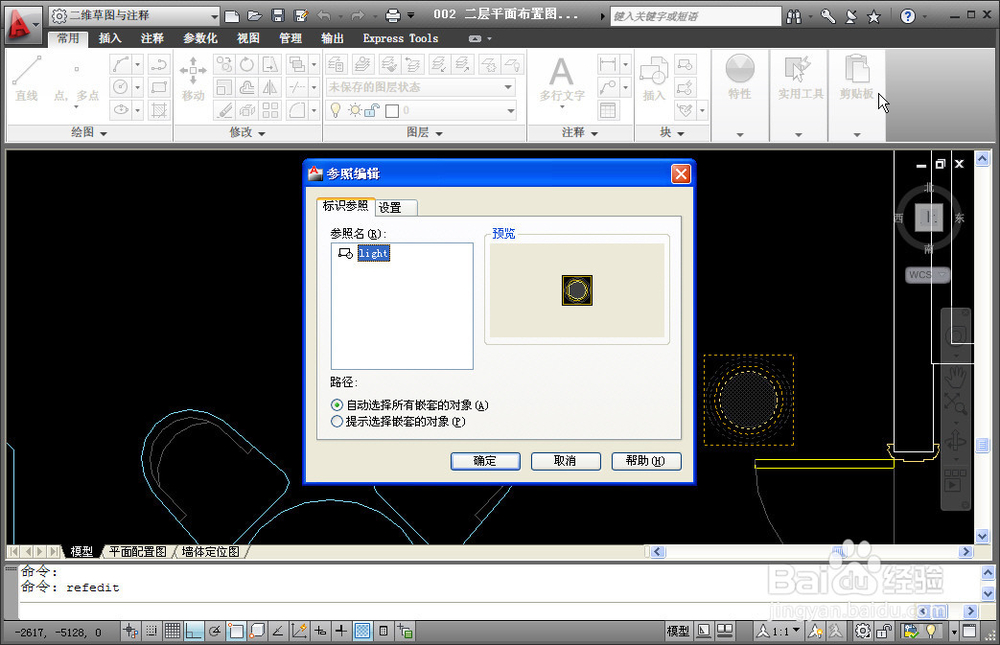

2、如果我们选择的只是一个简单的图块，列表中将只显示当前图块的名称。我们注意下面有两个关于嵌套图块的选项，所谓嵌套图块，就是一个图块中包含其他图块，比如说桌子和椅子分别是两个独立的图块，我们可以将一张桌子和四把椅子在做成一个桌椅的图块，那么这就成了一个嵌套图块。如果选择的是嵌套图块，这里将显示一个列表，下一级的图块都将列出来，我们可以选择编辑整个图块或者选择其中一个嵌套的图块进行编辑。此外这个对话框还有一个设置选项卡，里面有三个选项，可以先看一下，主要是最后一个“锁定不在工作集中的对象”会对编辑有一些影响，所谓不在工作集，也就是图块之外的其他图形。2、我们采用默认选项，单击确定，关闭参照编辑对话框，进入参照编辑状态，如下图所示。

4、由于参照编辑工具栏被关闭，也不知道关闭参照编辑的命令，就不知道怎么办才好了。现在参照编辑用的人少了，这个问题不那么突出了，但也最好记一下，参照编辑关闭的命令是REFCLOSE，万一遇到了大家就知道怎么解决了。

参照裁剪（XCLIP）

1、XCLIP命令不仅可以裁剪图块，也可以裁剪外部参照，不仅可以将封闭区域外的图块裁剪掉，也可以反向裁剪封闭区域内的图形。有些设计人员会将复杂图形做成图块，然后在不同时间取图块的一部分，此时就可以用XCLIP进行裁剪。这个操作并不复杂，可以裁剪时画编辑，也可以实现画好封闭的多段线，裁剪时选择这条多段线，这里就不在详细介绍了，以后单独再介绍。

增强属性编辑器

1、如果图块内有属性文字，被称为属性块，双击此类图块时不会弹出块编辑器或参照编辑，而是会弹出增强属性编辑器，因为这类图块通常会修改属性，而不是图形，如下图所示。

小结

1、上面只是简单给大家介绍了图块编辑相关的命令，每种命令都没有展开讲，只是让大家有一个初步了解，如果想了解这些命令的用法，请关注后面发的相关经验。
