半自动压接端子机使用操作指导

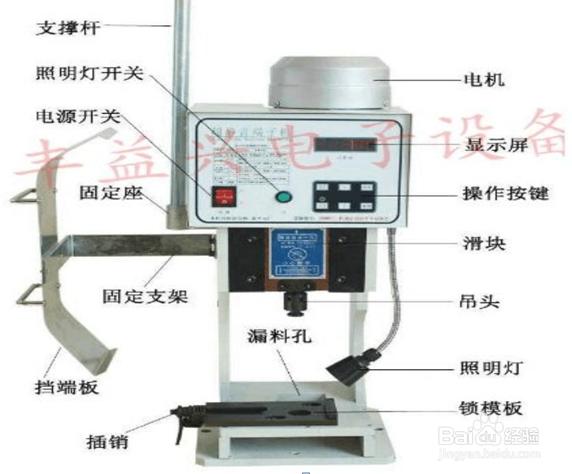

1、根据下图可以更清楚地了解到端子机的各部分名称

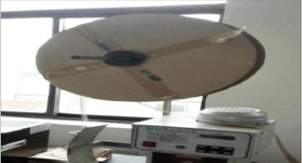

1、1.  将端子挂在端子支撑杆上，并用挡块挡住端子圈，避免端子圈倾斜。

2.  目前公司两种端子型号：

 1）：5557端子    

  2）：VH3.96端子

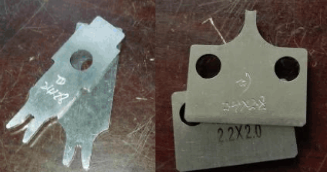

2、更换端子相应匹配的刀头。   端子对应刀头：

1. 以5557端子为例. 

上外刀：1.8*1.8    

上内刀：1.5*1.5  

下外刀：1.8*1.8   

 下内刀：1.6*1.5

2.    以VH3.96端子为例：

上外刀：2.4*2.8     

上内刀：2.0*2.0   

下外刀：2.4*2.8   

下内刀：2.2*2.0

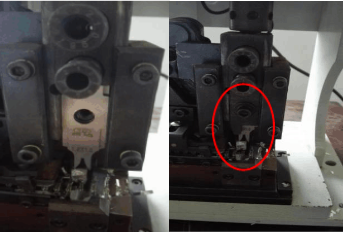

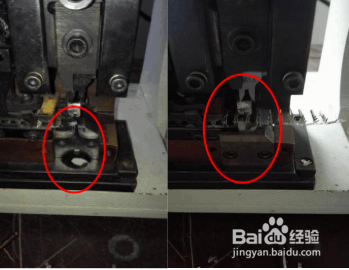

3、1.把组合好上刀模放在端子机刀模槽内。 

2.把压导膜块用内六角锁好，切记有突出端放置在左边。

4、1.把组合好下刀膜放在端子机刀模槽内。 

2.把刀模压块用内六角螺丝螺紧。

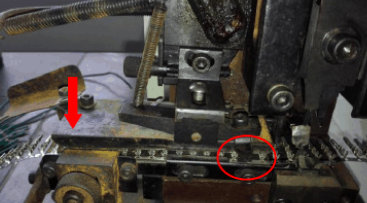

5、1.把端子头慢慢的穿到刀头下面。 

2.在穿端子的时候用手压刮刀，否则端子不能穿过去。 

3.刮刀尖要正好放在端子圈内，便于端子自动向前。

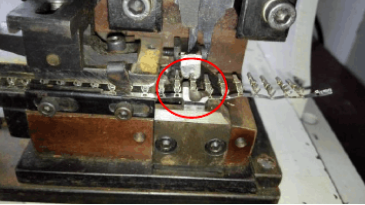

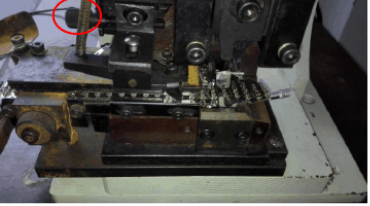

6、调节红色圈内螺杆，微调端子的坐标，使其端子正好在刀头下面。

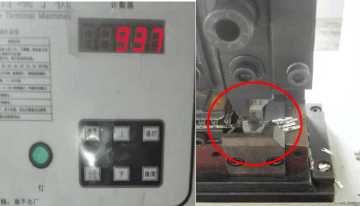

7、1.    插上市电220V 

2.打开电源开光 

3.在操作按键中，调到手动。 4.按向下键，查看端子是否还要左右微调.

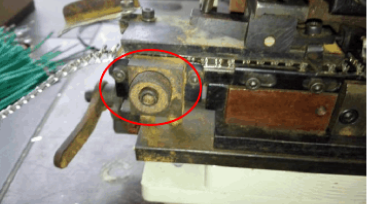

8、旋转此钮，调节向下压端子力度。 

 一点一点的调节，调节到力度适中（向前不会卡死，不会向后倒退）

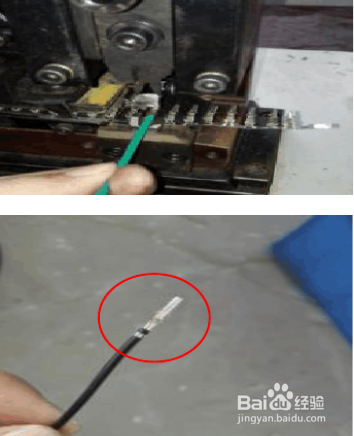

9、1.将待打端子线放置在端子上，刀口下。 

2.按面板键上的向下键，直止压到底端。 

3.查看端子是否压紧。

10、旋转此处可调节刀头行程，控制压线松紧（根据不同线规调节）

11、1.  操作按键设置成自动。

2.  用脚踩脚踏开关，没压一个端子，脚踩下脚踏开关
