路由ospf协议动态路由配置

1、选择三台路由器2811和三台主机pc，将设备连接成如图的拓扑图。

2、配置路由器r1，端口地址：进入端口模式----fa0/0地址为192.168.1.1----serial1/0地址为192.168.4.0。

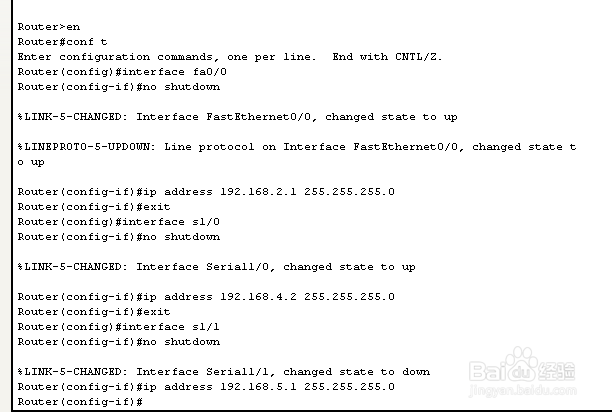

3、同理配置r2的端口地址：进入端口模式----fa0/0地址为192.168.2.1----serial1/0地址为192.168.4.2----serial1/1地址为192.168.5.1。

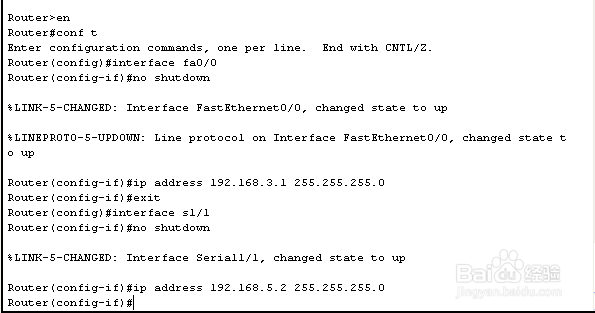

4、同理配置r3的端口地址：进入端口模式----fa0/0地址为192.168.3.1----serial1/1地址为192.168.5.2。

5、配置路由器的ospf路由协议：在特权模式下----输入router ospf 1----输入network 192.168.1.0 0.0.0.255---同理配置另一个。

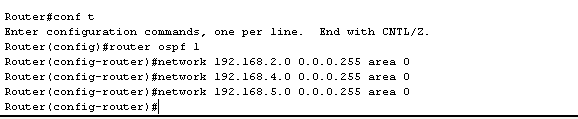

6、同理配置r2，r3的路由器的ospf的协议，如图

7、在配置路由器之间连接的端口的dce的时钟同步为64000

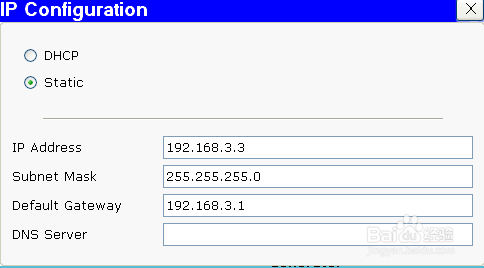

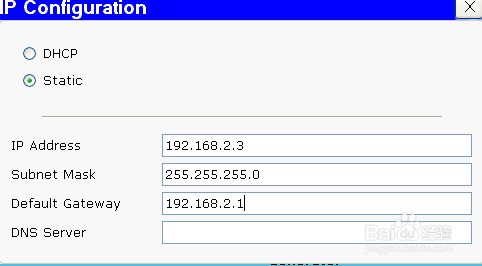

8、配置三台pc的地址和网关，如图

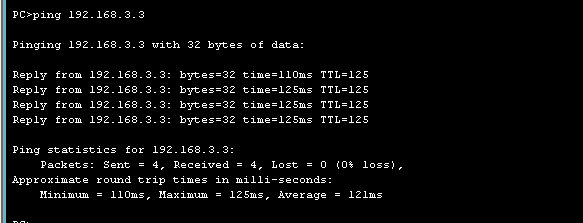

9、用192.168.1.3的pc ping 192.168.3.3 的pc能 ping通，证明配置成功。

10、查看r1的路由表，看到用红色圈起来的就是路由器通过相连接端口学到的路由信息。如果你还想看看其他的，也可以用同样的方法看到。
