怎么量尺寸

1、首先，在电脑中打开CAXA电子图板，这里已经绘制了一张图形，现在还没有标注图形尺寸。

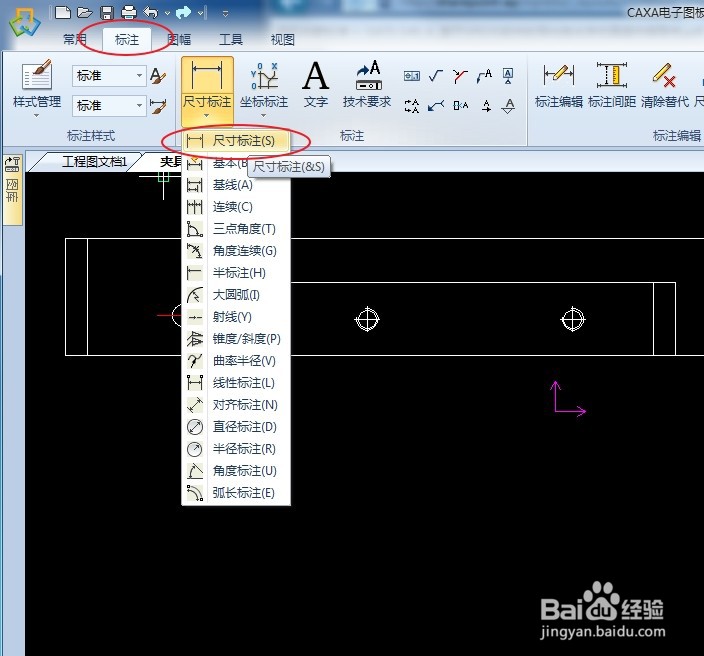

2、接下来进行量尺寸，在菜单栏选择“标注”，然后在“尺寸标注”中选择第一个尺寸标注，这里先量线段的长度。

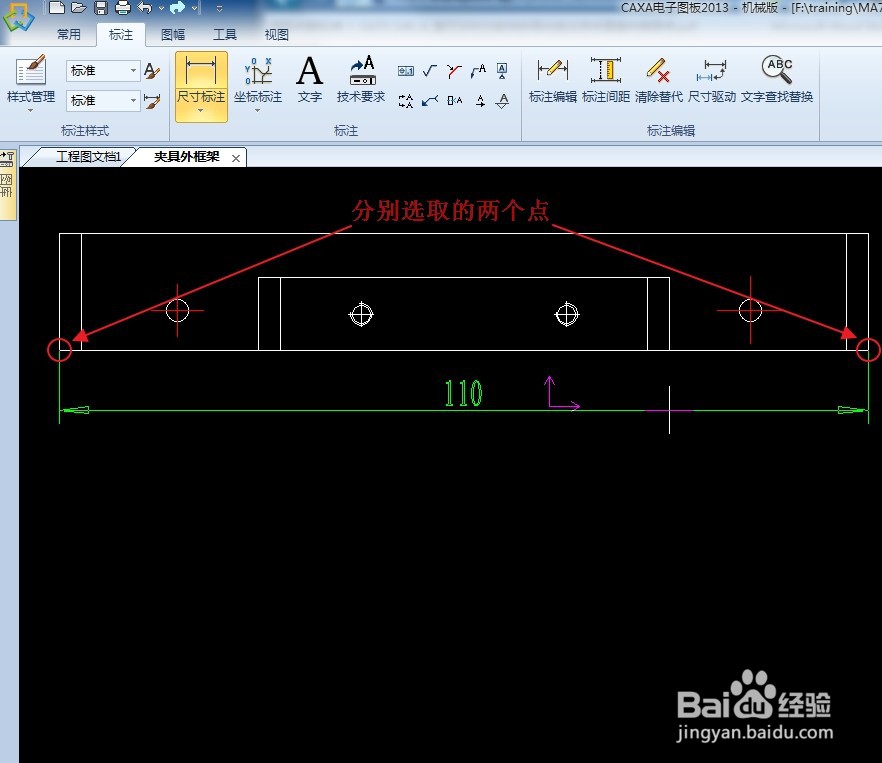

3、接下来有两种方法量线段长度，第一种是直接选择痘痉颔湄那根线段，然后进行标注；第二种方法是分别选择线段的两个端点，再进行标注，两种标注方法都可以。

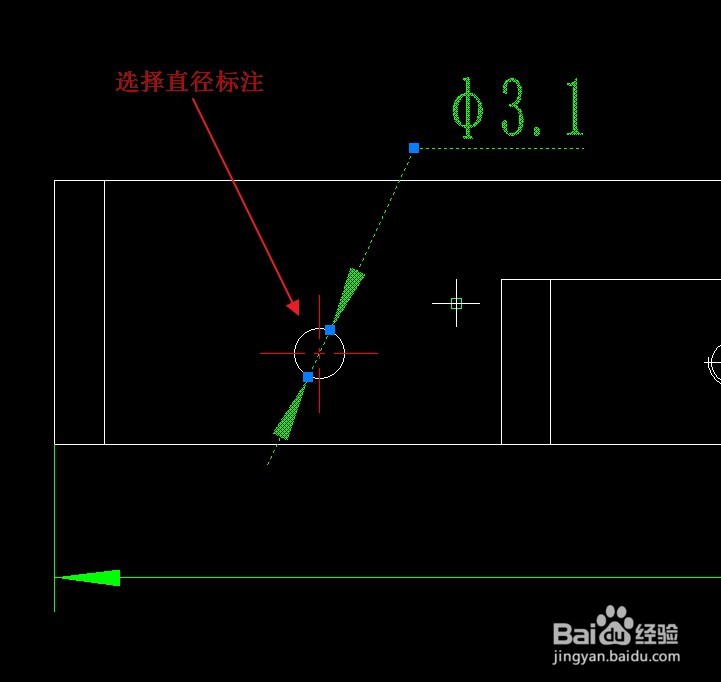

4、接下来对一个圆形通孔进行标注，在“尺寸标注”中选择“直径标注”，然后选中该圆进行标注即可。对于圆形通孔，规定只是用直径标注。

5、对于螺纹孔来说，同样要先选择直径标注，然后对螺纹孔进行标注，此时得到的只是螺纹孔的直径，还需要进行设置。

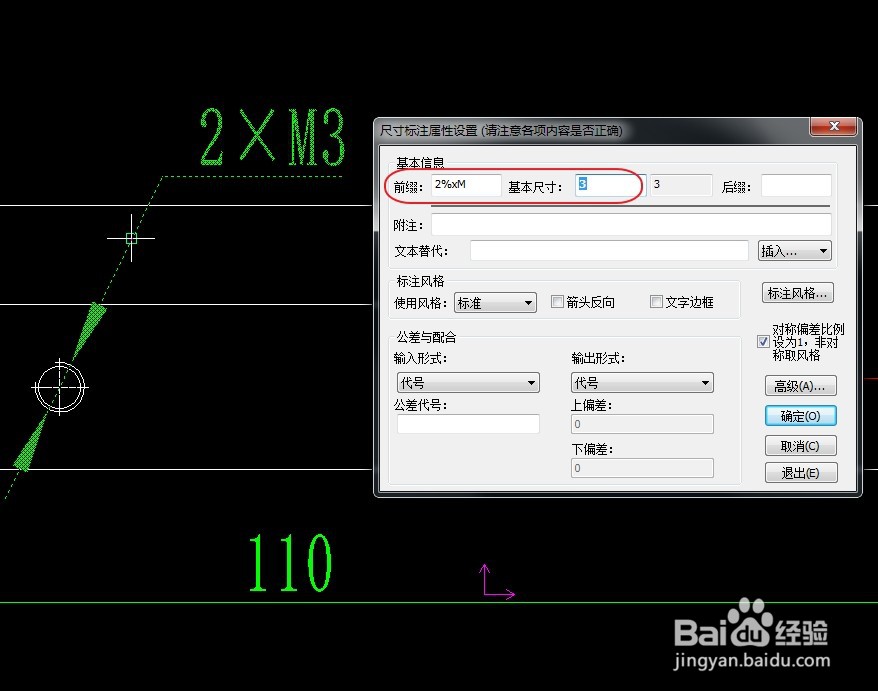

6、我们可以打开“尺寸标注属性设置”窗口，因为图中有两个相同的螺纹孔，而且都是M3螺纹孔，所以在前缀上需要输入“2%xM”，点击确定，这样就能看到标注信息为2XM3了，代表有两个M3螺纹孔。
