高精度直流电阻快速测试仪使用方法

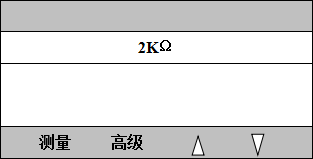

1、测试前的准备 连接好电源线，并打开电源开关。这时本机会执行开机自检，同时显示器会显示“系统正在自检请稍候------”。自检完成后则显示如下信息。

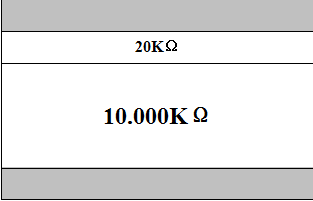

2、开始测量 按下图接线： 当确认待测电阻和仪器可靠的连接后，根据被测电阻的大小，按屏幕显示的“ ”“ ”对应按键切换合适的量程。当待测电阻值未知时您也可以连续按“ ”键，显示“AUTO”。由本机自动选择最合适的量程。但在测量大感性负载时，不推荐使用自动换量程功能。手动选择量程可以加快测量速度，因为本机不需要时间选择最合适的最程。按“测量”键后即开始测试。屏幕提示“正在测量请稍候”后，屏幕中间的显示区显示测量的电阻值。待读数稳定后读取数值，按“存储”键将存储测量数据以供打印（关于打印请参看后面“数据存储打印”章节）。如果出现所测电阻超出当前量程所能测量的范围，则屏幕提示“超量程”此时可通过按“退出”键向高量程档切换。待读数稳定，即可读取电阻值和存储数据。按“测量”键后屏幕显示： 此时按“退出”键则退出测量，如测试的是感性负载显示放电信息。放电完毕后返回测量菜单。

3、结束测量测量结束后（需要存储或打印数据请参看“数据存储打印”章节），可按“退出”键。本机即关闭输出，并返回初始状态。等待下一次测量。如果是感性负载则会进入放电状态，此时屏幕上显示放电完毕后返回测量菜单，等待下一次测量。放电时间视被试品电感量的大小而定。注意：在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时，电感会通过它泄放能量。一定要在放电指示完毕后才能拆掉测试线。

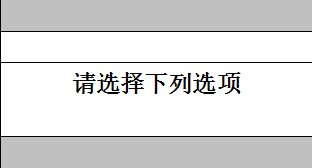

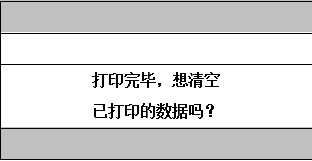

4、数倌栗受绽据存储打印您可以使用本机附带的打印机打印测量的数据。在测量时，待读数稳定后，按“存储”键后，当时显示值被储存在仪器内部存储器上（掉电或复位时数据都不丢失），此时仪器还在继续按“存储”键将存储第二个数据。当已存储了255个数据时，如果继续按“存储”键则屏幕提示以下信息：“存储区已满，无法存储”，这时需要清除存储区，（清除存储区参看后面打印部分）按“退出”键，回到如下所示屏幕提示： 选择“高级”出现如下信息： 当按下“查看”对应按键则显示如下信息： 按“返回”键后将回到最初显示。本仪器可存储255个数据，按下“打印”键存储的所有数据被全部打印出来。“ ”“ ”键可以上下翻看存储数据，每屏显示三个数据。当按下“打印”对应按键则屏幕提示“正在打印请稍候”，然后显示如下信息。 选择“是”将清除存储区内所有试验数据，并返回上级菜单。选择“否”将返回上级菜单，已存储的数据将保留不被清除。
