使用CAD绘制信号转换图形符号

2025-07-19 00:19:22

1、打开CAD,使用直线工具,绘制一条横线,如下图。

使用CAD绘制信号转换图形符号

2、使用复制工具,将横线复制一段,如下图。

使用CAD绘制信号转换图形符号

3、使用直线工具,连接两段横线,如下图。

使用CAD绘制信号转换图形符号

4、使用镜像工具,将对称部分进行镜像,如下图。

使用CAD绘制信号转换图形符号
使用CAD绘制信号转换图形符号

5、选择多段线段,点击右侧工具栏的合并工具,将线段进行合并,如下图。

使用CAD绘制信号转换图形符号

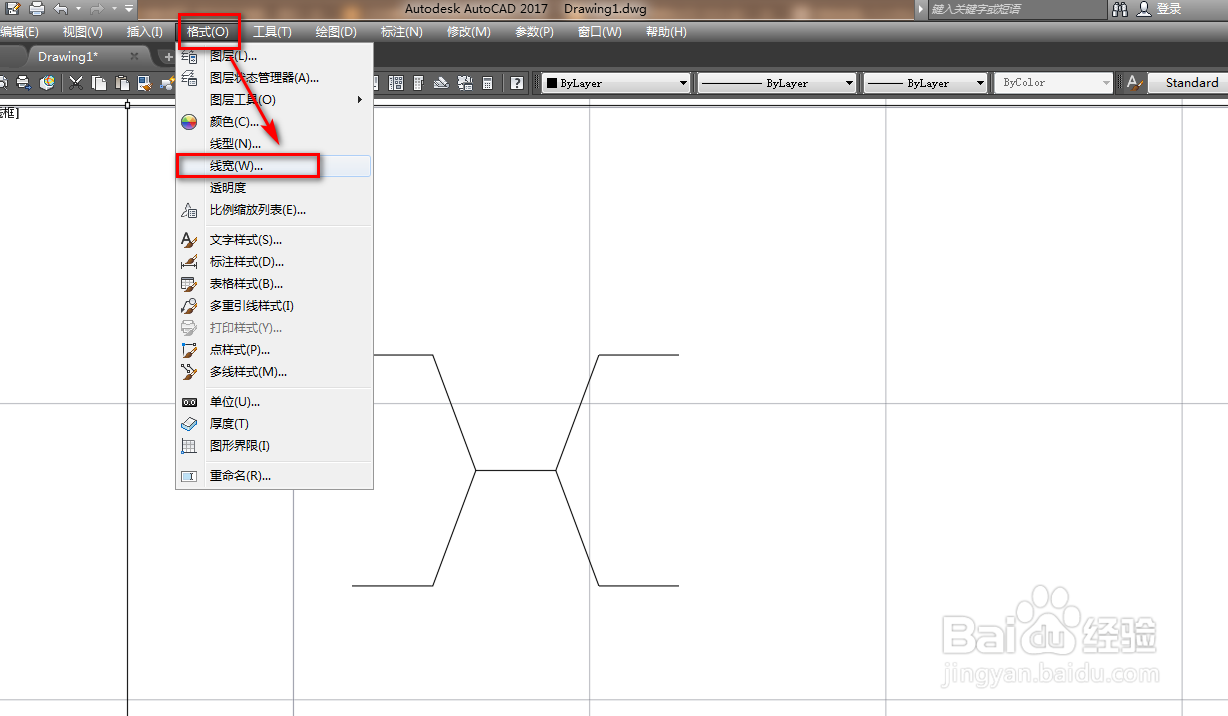

6、点击菜单栏的格式菜单,选择线宽,如下图。

使用CAD绘制信号转换图形符号

7、勾选显示线宽,点击确定,如下图。

使用CAD绘制信号转换图形符号

8、选择我们要修改线宽的线段,点击修改线宽的值就可以得到信号转换图形符号,如下图。

使用CAD绘制信号转换图形符号
