TLHG-608变频串联谐振试验装置设备应用

1、交联乙烯电缆的交流耐压

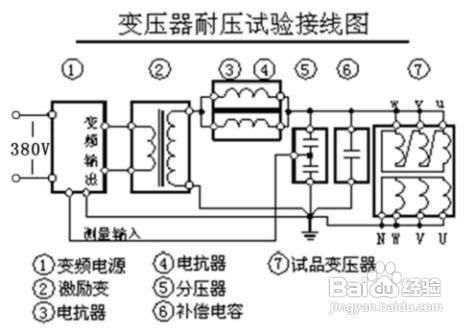

2、变压器、开关等的交流耐压试验

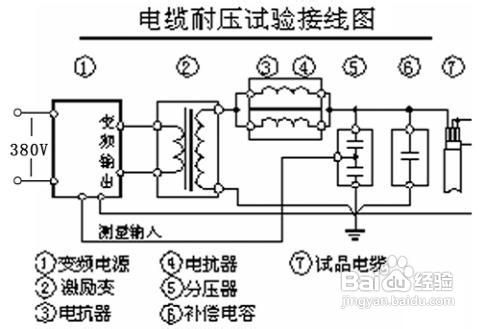

3、调频串联谐振试验接线示意图

4、操作面板电源开关：负责变频电源部分的电源供给。高压指示：变频电源启动指示，。复位：负载失谐、变频源过热以及其攉淠艇髋它保护动作后的故障复位。急停：发生紧急情况的应急中断按键。分压器信号：用于接入分压器低压臂，最大电压100V，输入阻抗10M。接地：用于系统安全接地。鼠标接口:用于接入鼠标代替触摸操作.液晶显示器：用于系统各参数、波形、菜单等的显示。输入：电源接入,三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，接A,B,C三相,可做额定负载试验；当电源为220V时，接A,C二相,只可做1/2负载试验。输出：变频电源输出至激励变压器输入。

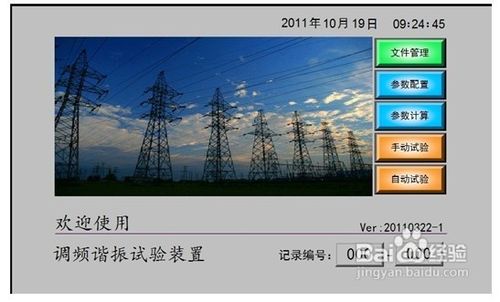

5、开机后，显示界面如图

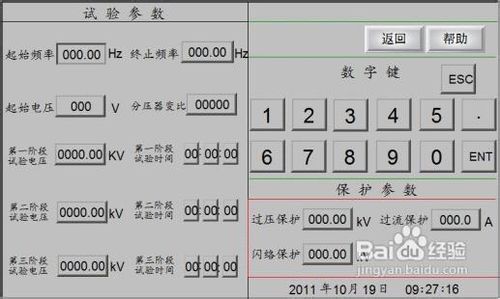

6、试验参数配置：在每次试验前必须正确设置当次试验的各种参数！
