CAD必学工具有哪些

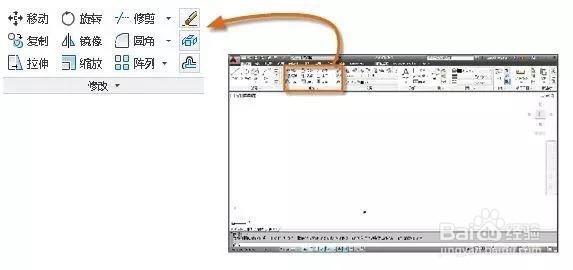

1、序章修改编辑就是对图形中的对象执行编辑操作，例如删除、移动和修剪等。这些命令位于“常用”选项卡上的“修改”面板中。

2、删除使用时可以在命令窗口中输入 E，或单击“删除”工具；看到光标变成方形拾取框时，单击每个要删除的对象，然后按 Enter 键或空格键

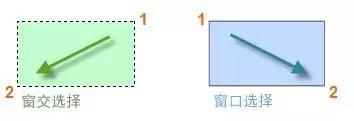

3、技巧预警 使用窗交选择，可选中绿色区域内的或接触该绿色区域的任何对象。使用窗口选择，将选中完全包含在蓝色区域内的任何对象。如果框选对象多了两个怎么办，例如，选择了 42 个对象，其中有两个不应选择，可以按住 Shift 键并选中这两个对象。

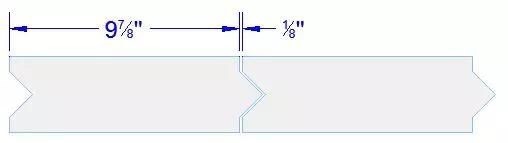

4、移动和复制使用 COPY 命令来布置一行装饰瓷砖。瓷砖形状如下图所示，需要制作间隔 1/8" 的副本。 首先单击“复制”工具或在命令窗口中输入 CP或者CO 来启动命令。

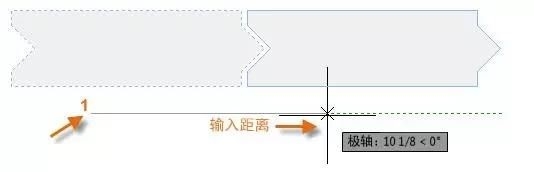

5、指定距离复制此例中，我们知道第二个瓷砖上的任意点与原始瓷砖上等效点的总距离为 9-7/8" + 1/8" = 10"。因此，我们继续选择瓷砖，然后按 Enter 键或空格键来结束选择然后单击绘图区域 (1) 中的任意位置。此点不必位于瓷砖上。将光标移动到右侧，依靠极轴追踪角度将方向保存为水平，然后输入距离 10。再次按 Enter 键或空格键结束该命令。

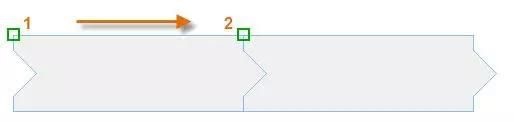

6、指定两点复制启动 COPY 命令，然后选择与之前相同的瓷砖，但这次可以单击两个端点，如图所示。 若要在瓷砖之间添加 1/8" 的间距，再启动 MOVE 命令（或在命令窗口中输入快捷键 M）。MOVE 命令类似于 COPY 命令。选择复制的瓷砖，然后按 Enter 键或空格键。像以前一样，单击绘图区域中的任意位置，然后将光标移动到右侧。输入距离 。

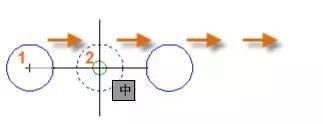

7、如何创建多个副本：我们复制了以下圆，现在想要以相同的水平距离创建更多副本。启动 COPY 命令，然后选择第二个圆。

8、使用“圆心”对象捕捉，单击原始圆 (1) 的圆心，再单击第二个圆 (2) 的圆心，

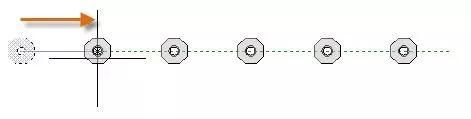

9、制作大量副本，那就使用 “阵列”命令AR。例如，以下是一个深基坑桩的线性排列。从基点指定副本的数量，以及中心到中心的距离。

10、偏移工作中，大多数图纸会包含大量的平行直线和曲线。使用 OFFSET 命令可以轻松高效地创建它们（在命令窗口中输入快捷键 O）。

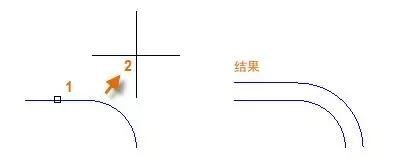

11、选择对象 (1)、指定偏移距离，然后单击以指示您想要哪一侧的原始对象的结果 (2)

12、一种常用技巧是将 OFFSET 命令与 TRIM 和 EXTEND 命令结合使用。在命令窗口中，修建快捷键 TR ，延伸快捷键 EX。修剪和延伸是 AutoCAD 中最常用的操作之一

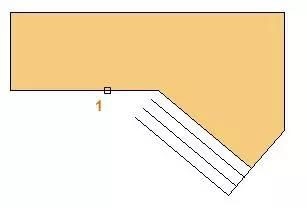

13、在下图中，想要延伸表示此甲板的台阶的直线。启动“延伸”命令，选择边界，然后按 Enter 键或空格键。

14、按 Enter 键或空格键以告知 AutoCAD 您已完成了选择边界，并且现在您可以选择要延伸的对象。技巧预警不论修建袖紫囫挡还是延伸，执行命令后不要选择边界直接再按Enter 键或空格键，此操作强制 CAD 将所有对象视作可能的边界！修建和延伸命令可以互通，例如修建时按住shift键，选择的对象就会变成延伸！接下来，选择要延伸的对象（靠近要延伸的端点），然后按 Enter 键或空格键以结束命令。

15、结果如下所示 - 直线已延伸到边界：

16、镜像下图取自某个瓷砖项目。已在此住宅浴室中展平墙，使其能够布置瓷砖图案和估算所需的瓷砖数。

17、拉伸可以拉伸大多数几何对象，可以拉长和缩短模型的某些部分。例如，看一下此垫圈...或者，它也可能是用于公园的设计。

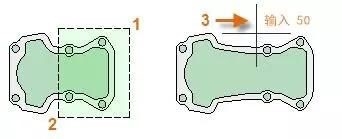

18、使用 STRETCH 命令（或在命令窗口中输入快捷键 S）并使用窗交选择选择对象，如下图所示（1 和 2）。然后，单击绘图区域中的任意位置 (3)，将光标移动到右侧，并输入 50 作为距离。

19、圆角FILLET 命令（在命令窗口中输入快捷键 F）通过创建与两个选定对象相切的圆弧来创建圆角。

20、PEDIT 命令（在命令窗口中输入快捷键 PE）位于“修改”面板的下拉列表中。

21、夹点当我们选择对象而不启动命令时，将显示夹点。夹点通常便于进行少量编辑。例如，下面的直线意外捕捉到错误的端点。我们可以选中未对齐的直线、单击某个夹点，然后单击以指定正确的位置。
