CATIA V5 R20里面怎么测量零件的外形尺寸?

1、首先，打开CATIA V521设计软件，导入需要测量的零部件数据。

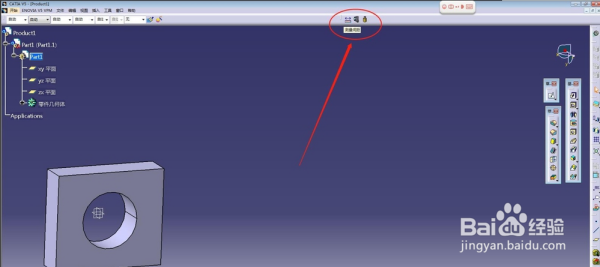

2、找到菜单栏上的测量工具栏。

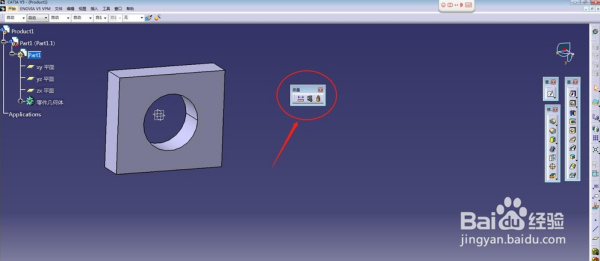

3、将测量工具栏左键按住不放，拉动到中间位置。

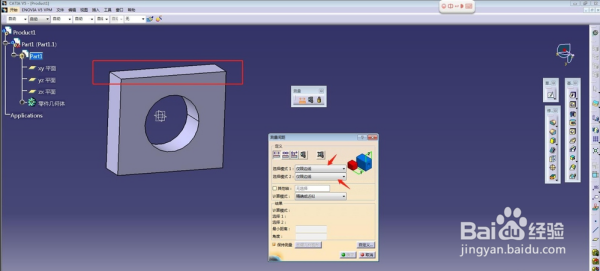

4、如果要测量边到边的距离，模式选择仅限边线。

5、这样测量的尺寸就出来，如图示。

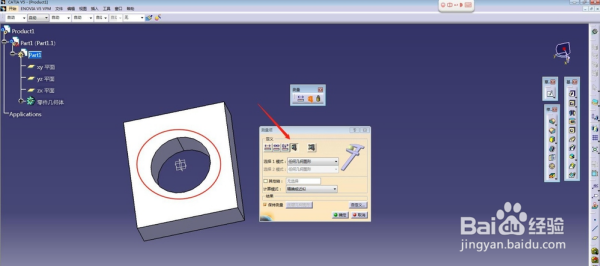

6、如果要测量孔径，选择菜单中的第四个图标。

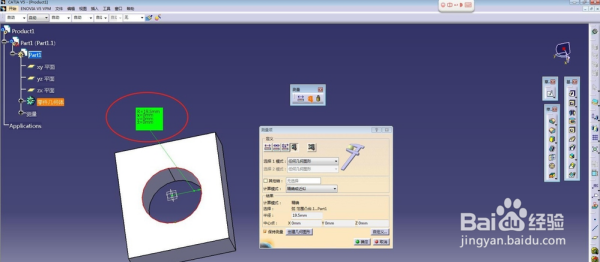

7、测量的孔径尺寸就出来了。

8、如果需要看到更多的测量信息，可以点击自定义选项，选择要查看的项次。
