倾角传感器如何正确接线

1、以倾角传感器BWM426为例，做一个简单的接线教程。首先你需要准备一台电脑，已安装北微传感上位机程序，还需要一根USB转RS232或485的串口连接线。

2、串口线的选择根据需要连接的产品的输出形式，如果是RS485的串口连接线连接输出形式为RS232的产品，则需要另外配一个RS232-485转换器接在转串接口线的尾端。还要一根接线端子，可以使用音箱夹类型的接线端子。需要连接的产品，以及一根电源线。

3、然后开始连接，首先将USB转串口线连接到电脑，如果需要连接485转换器，则连接到转串口线的尾部；如果不需要，直接连接就可以。

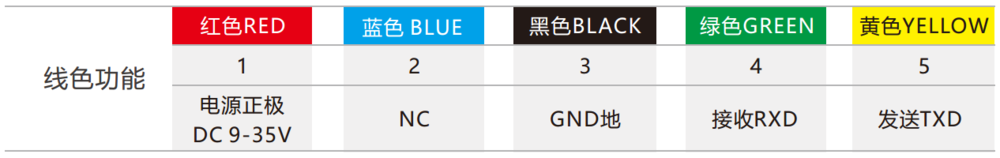

4、最重要的是这里的接线部分。第一步，锢介痼蛟辨认不同颜色接线的功能，红色-电源正极，黑色-源地，绿色-接收，黄色-发射。将绿缏堋垌胯线和黄线对应接上音箱夹的发射和接收端，将红色电源正极线和黑色源地线也连接上对应的端口。

5、在四条主要功能的线连接结束后，将接线端子连接到串口线上，最后接通电源。

6、打开上位机，配置好串口波特率、设备地址等参数后，点击相应的按钮，发送查询命令，就可以获取相应的数据。

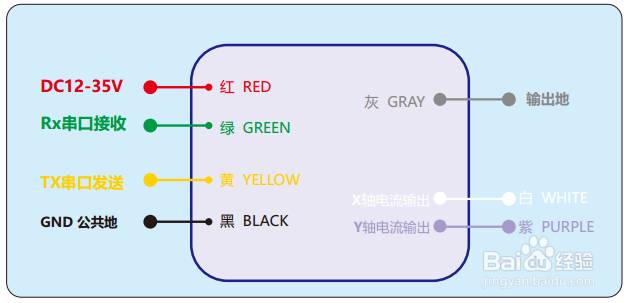

7、如果是电压型或者是电流型产品，红色-电源正极、黑色-电源负极，绿色-数据传输RXD、黄色-数据传输TXD。这四种线还是按照上面的方式进行连接。

8、除此之外电异鲢阍羟压型产品还需要连接棕色-X轴电压输出，橙色-Y轴电压输出，灰色-信号地。电流型产品需要再接白色-X轴电流输出，紫色-Y轴电流输出，灰色-信号地。
