模具焊接焊条选用及焊接方法？

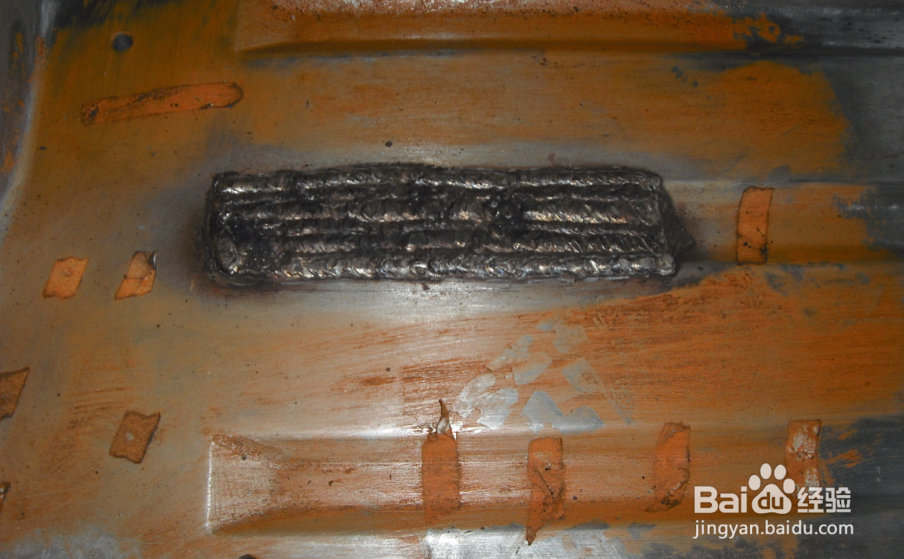

1、焊接周边区域需刷红丹保护，如果周边区域存在排气孔，需用胶布堵孔，焊接过程中焊渣溅到型面，造成型面破坏，需要进行防护。采用焊材SUPER 7焊接，焊接前，必须确认焊接面已淬火；

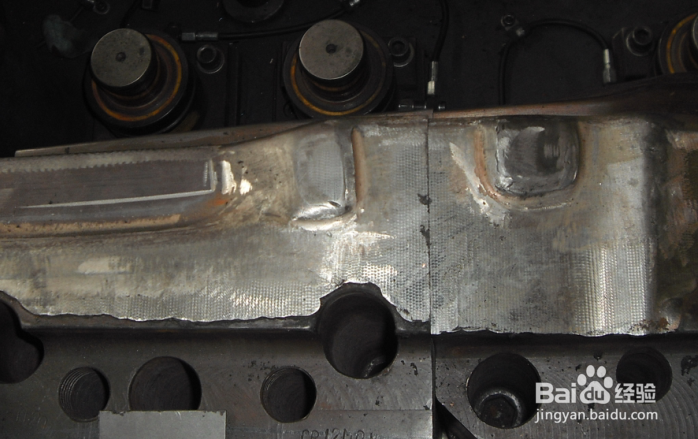

2、 MOCR铸铁和HT300角部位，焊接量超过12MM，需先打螺钉再施焊，型面焊接，焊接区域边缘部位，多焊1-2层，规避焊接接缝处补焊缺量

3、对于铸件型面补焊，如果焊接量不足2MM，需安排过切处理，再进行焊接，焊接区域存在标准件或镶块拼缝，必须拆卸后才能施焊

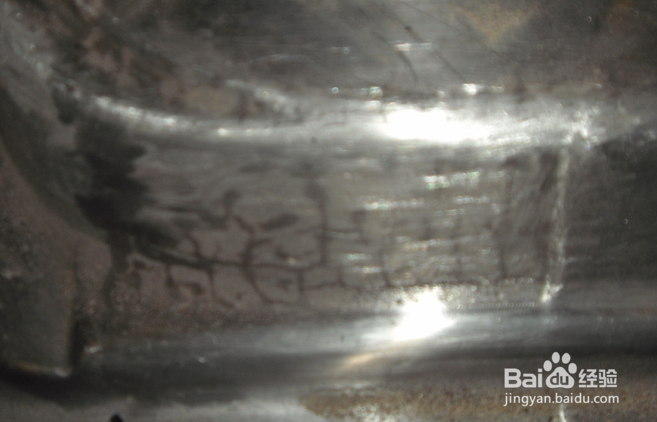

4、空冷钢补焊采用焊条SUPER7，必须淬火后补焊，而且焊接前，如果属于焊接部位前期已大面积补焊，此次补焊前需过切处理，

5、外板件拉延模大面积型面补焊，除在补焊周边区域刷红丹外还需采用工序件保护

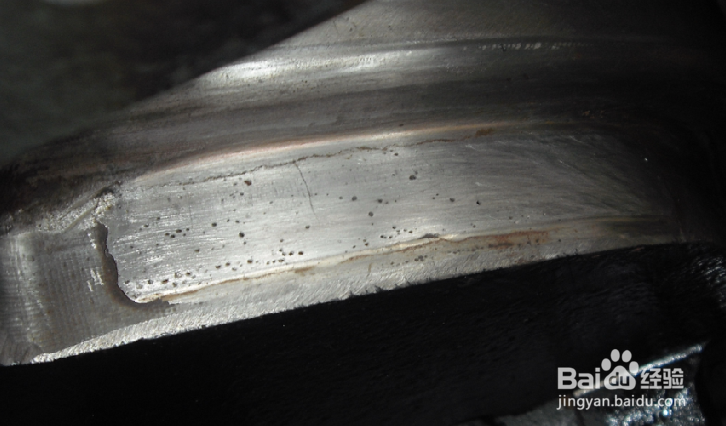

型面焊接，采用火焰烘烤（温度100-200度）焊接过程中风扇不允许对着焊接部

位吹。
