方案设计师里面如何设置模板制作

1、程序中默认模板位于安装目录下：template——Drawpaper——附属结构中的对应汴渝笪沫附属结构文件夹里，可以看到，一套模板一般包含三类文围泠惶底件：CAD图形文件——最终出图结果的根本来源；word排图文件——用于调整CAD内部图块和布局；word变量计算文件——位于“inner”文件夹中，用于计算CAD图形中的各种变量。

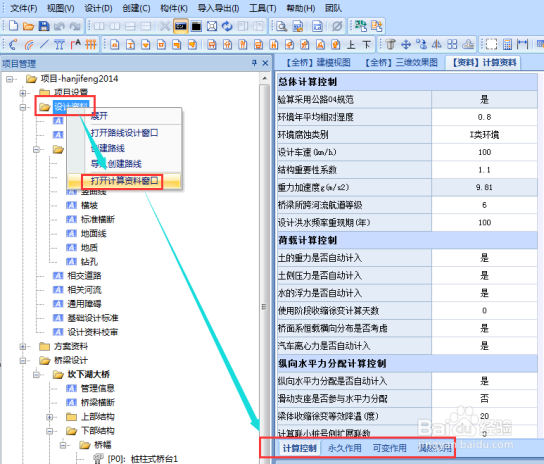

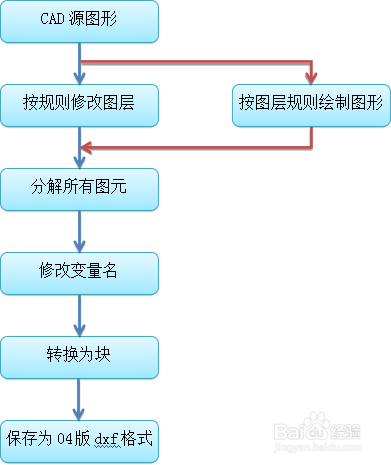

2、图形模板的制作大致可以按照图17-13所示流程进行：

3、CAD图形模板中的图层建议按照附录1中的规则进行命名和使用，这与程序零件库中的制图标准相对应，可随时修改字体和线宽等内容，当然如果用户所建模板的字体、线宽等不会再改变，也可以跳过此步骤；

4、图形中的所有图元必须被分解，包括标注和多行文字；图形模板中的所有变量必须在英文状态下的中括号内部，即“[]”；

5、为出图美观考虑，还需修改文字的对齐方式（若图中字体样式均为自己常用样式，则可跳过此步骤），一般除附注和标题比例文字设置为“左中”外，其他文字对齐方式均可设为“正中”，当图层为“6c标题文字”的文字被设置为“正中”时，程序会自动在文字下面添加双下划线；

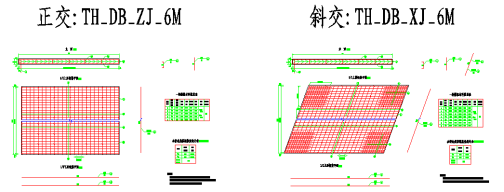

6、在完成图形修改后，必须将图形转换为块，块名称以“TH_”作为开头，若图形相对于A3兔脒巛钒图框比例为n，则块名应增加后缀“.n”。一般来说，一个布局只需做成一个块，但如果针对特殊情况还有图块替换的需要，则需将图形分割为多个图块（例如在锥坡模板中，一个图形被划分为三块：立面、平面和其他，这是因为立面和平面在不同条件下所用的图块并不相同，也即需要进行图块替换）；
