CAD怎样绘制一个同心结（简单）

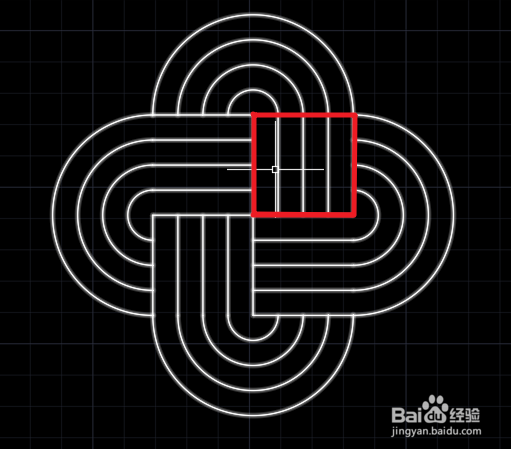

1、首先，我们想要驻账答峰绘制一个图形首先要进行简单的分析，同心结由同样的四部分组成，我们可以用阵列命令完成，所以我们只需要绘制一部分，我们可以看到直线和圆半径长度相等。

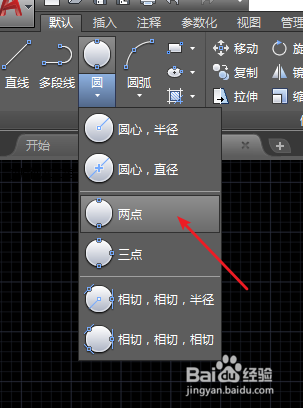

2、我们可以首先画出圆的直径，然后画出外侧的圆，比如我们画80的直线，利用两个端点画圆。

3、然后我们画与直径垂直的线，长度为40，使用TR修剪命令，连按两次空格进行修剪成如下图所示样式。

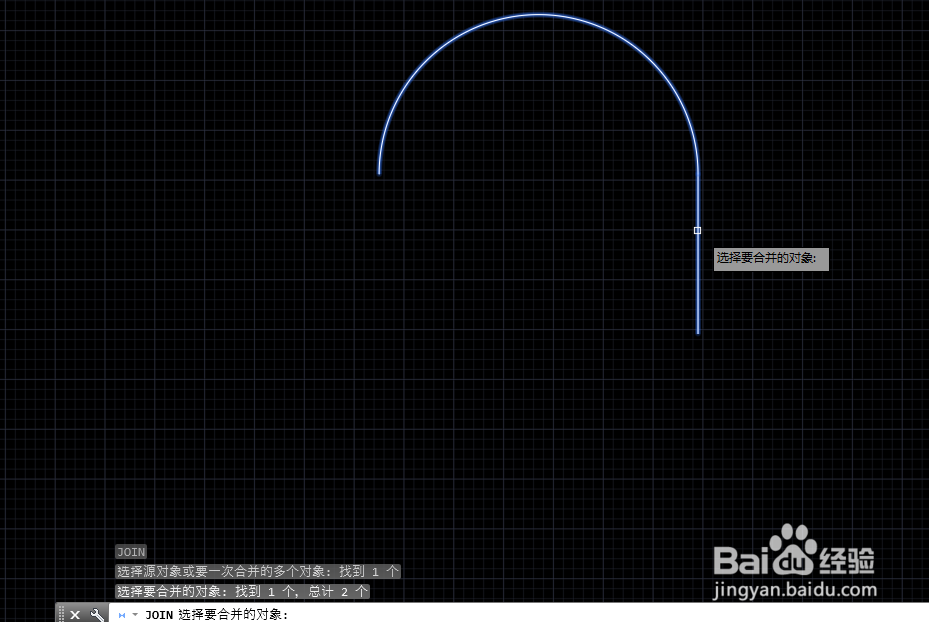

4、接下来，我们将两部分图形组合成多段线，命令行输入J，然后依次选择两部分回车即可。

5、进行偏移，偏移距离为10，画出底部横线，长度也为40。

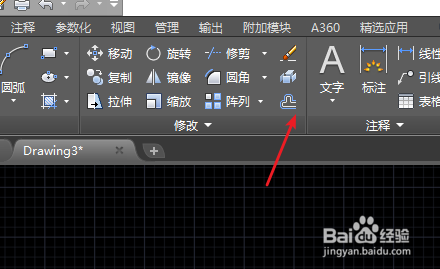

6、然后我们选择环形阵列功能，选择对象回车，然后选择基点为横线端点，回车输入I选择项目数字4回车即可。
