Word怎么绘制几何平面图

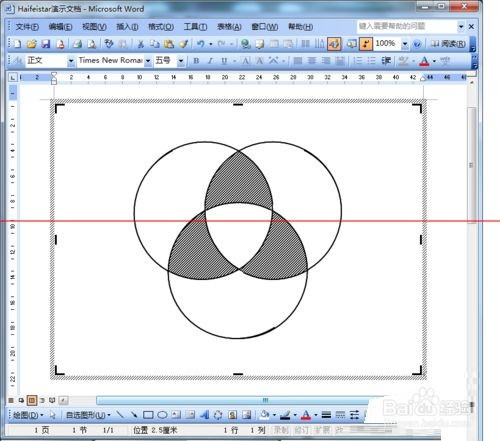

1、在Word中能否“画”出如下图所示的三圆交叉阴影图？答案是肯定的！不过首先要说的是，虽然其实用性可能不会很大，但主要目的是墩伛荨矧通过“画”的过程来体会Word鲜为人知的灵活绘图功能。如果你感兴趣，就跟我一起开始动手吧！

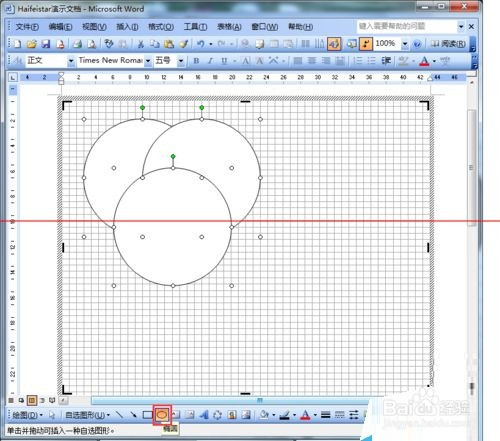

2、嚼但匙噻首先建议启用绘图网格并设置相等的水平、垂直间隔值。单击“绘图”工具栏上的“椭圆”工具，然后按住Shift键在画布内拖拽出一个正圆（以下称“左圆”），按Ctrl + Shift + 鼠标向右拖拽 复制出一个正圆（以下称“右圆”），再按Ctrl + Shift + 鼠标向下拖拽 复制出一个正圆（以下称“下圆”），并调整好三个圆之间的位置（注意圆的相交点），如下图所示。

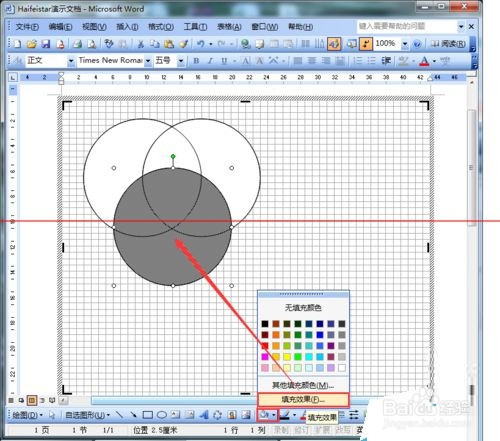

4、选中“下圆”，进入“填充效果”选择第2种“图案”进行填充，达到下图所示的效果。

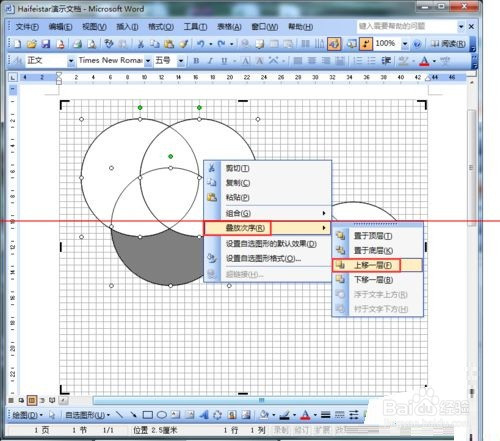

6、选中“左圆”和“右圆”，进入“叠放秩序”选择“上移一层”达到下图所示效果。

8、先将“下圆”的填充颜色改为“白色”，再将“右圆”的填充效果改为第2种“图案”，达到下图所示的效果。

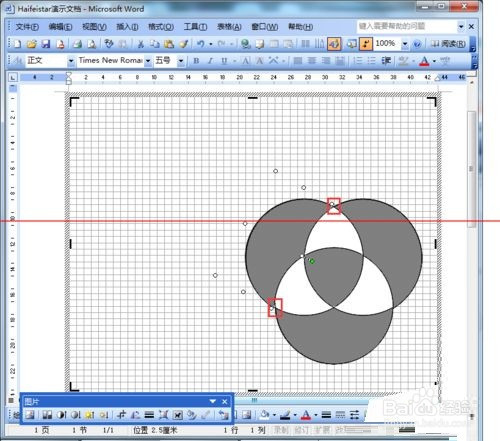

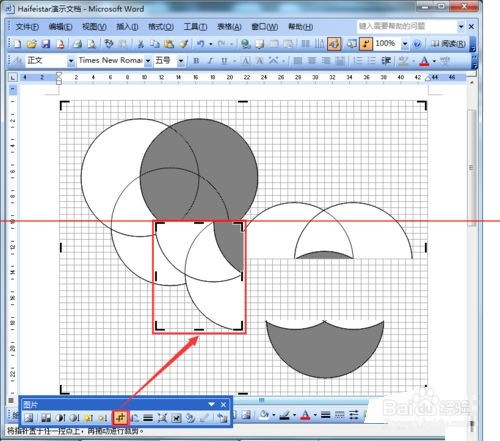

10、将剪裁好的图形移到下图所示的位置与之前剪裁的图形相接合。

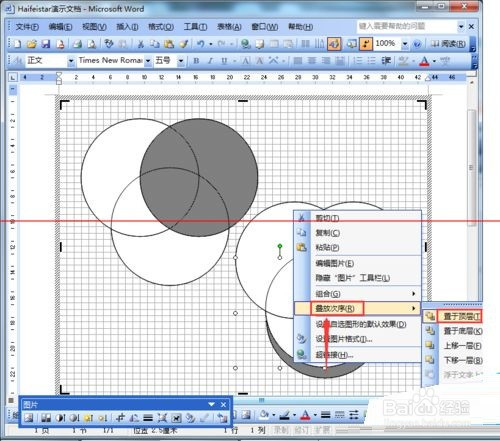

12、选择之前剪裁并放在右下角的阴影图形，进入“叠放秩序”并选择“置于顶层”，如下图所示。

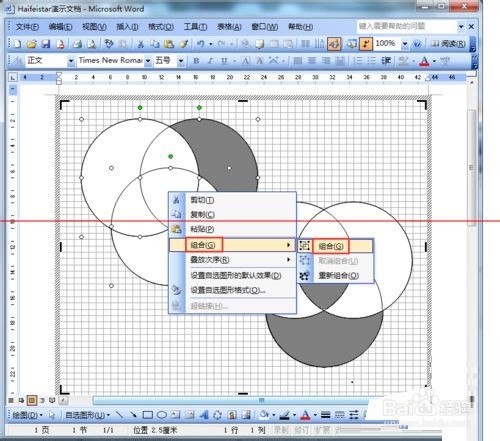

14、重新全选三个圆并进行“组合”，如下图所示。

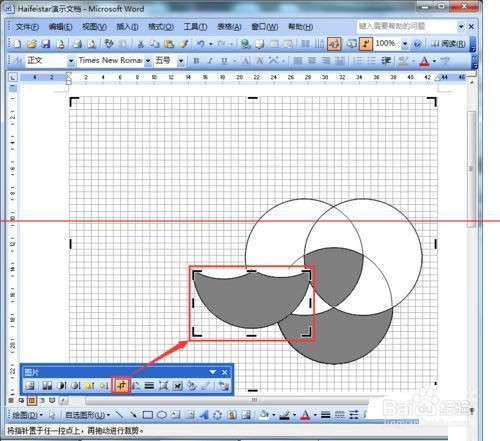

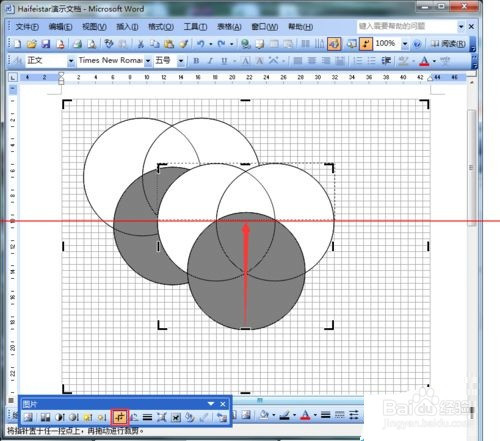

16、将旋转后的图形剪切，选择性粘贴 → 图片（增强型图文元件），并按下图所示自上向下进行剪裁。

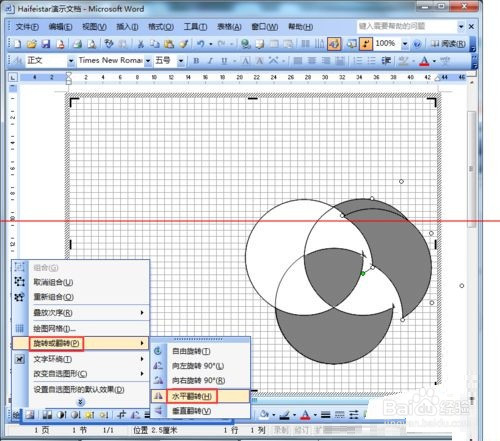

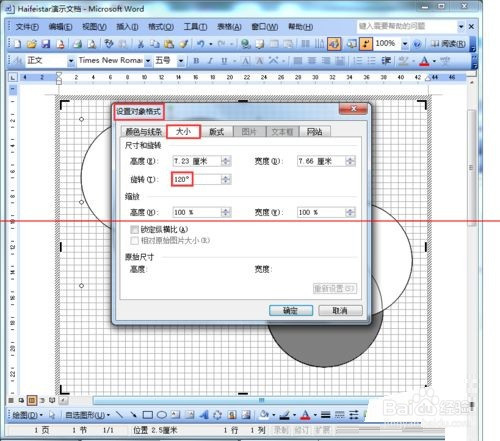

18、剪裁完成之后将其“旋转”设置为-120°（即恢复之前的角度），然后将其移到右侧与其它图形相接合，如下图所示。

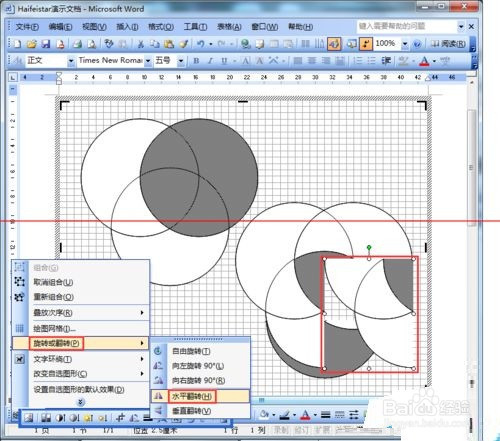

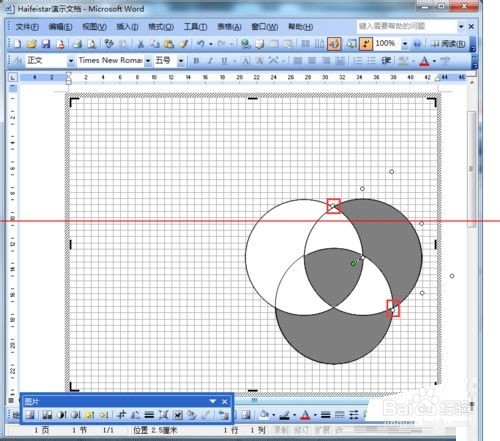

20、调整翻转后的图形位置使其与其它图形相接合，如下图所示。至此完成！！！
