橡胶支座的构造特性

板式橡胶支座由多层天然橡胶与至少两层以上相同厚度的薄钢板镶嵌、粘合、硫化而成一种桥梁支座产品。

该种类型的橡胶支座有足够的竖向邙陕缥埋刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端地转动；有较大地剪切变形以满足上部构造的水平位移。

板式支座按形状划分：矩形、圆形两种产品。

公路桥梁板式橡胶支座执行标准

《JT/T4一2004公路桥梁板式橡胶支座》

板式橡胶支座产品代号表示方法

示例1：公路桥梁矩形普通氯丁橡胶支座，短边尺寸为300mm，长边尺寸为400mm,厚度为47mm,表示为：GJZ300×400×47(CR)。

示例2：公路桥梁圆形四氟滑板天然橡胶支座，直径为300mm，厚度为54 mm,表示为GYZF4300×54（NR）。

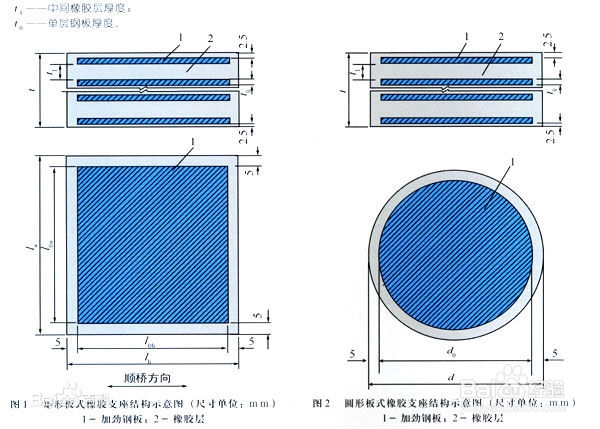

普通板式橡胶支座结构示意图
