VisionPro之颜色工具CogColorExtratorTool工具

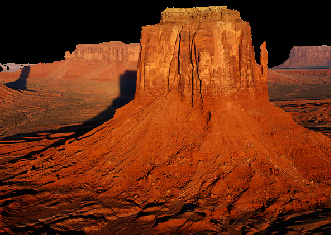

1、①提供彩色输入图像。

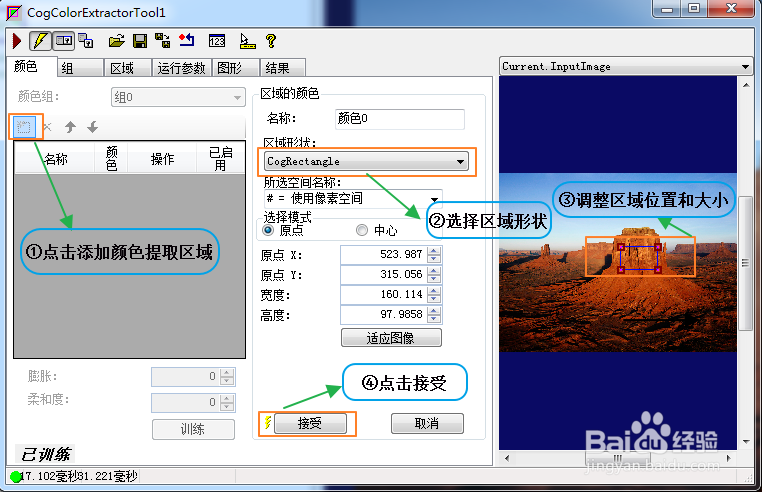

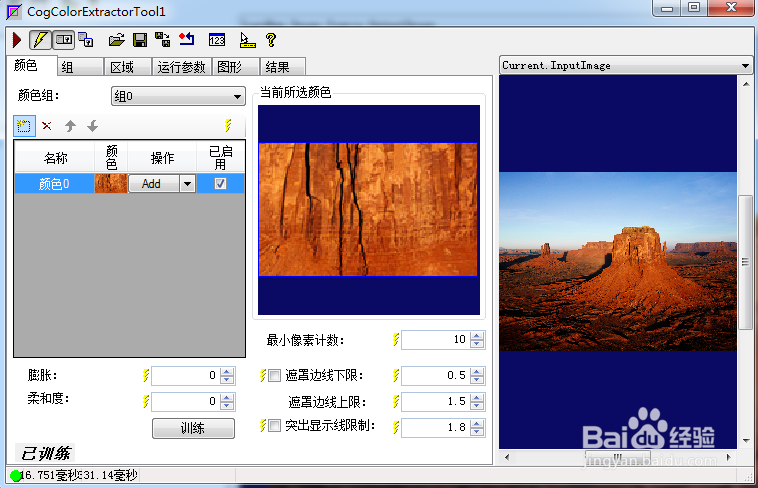

②双击打开CogColorExtratorTool工具如下图所示。

2、3.参数详解

一．颜色选项卡

1.       颜色组：当有多种颜色时，可以进行颜色分组来显示。颜色组在组选项卡里新建。

2.       操作：下图中的Add代表添加颜色，Subtract代表去除颜色。

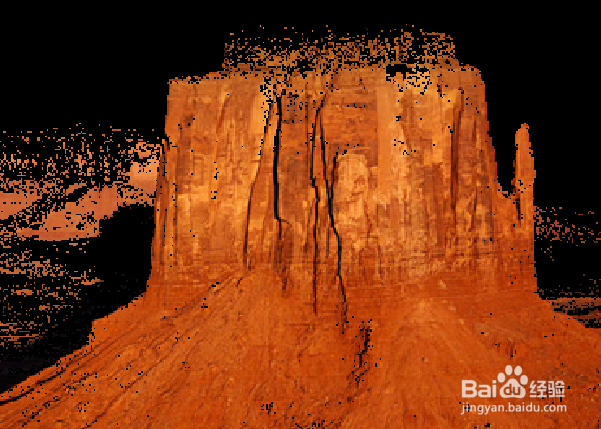

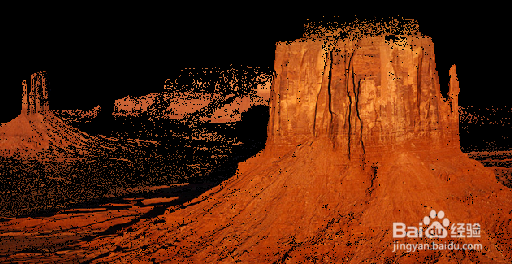

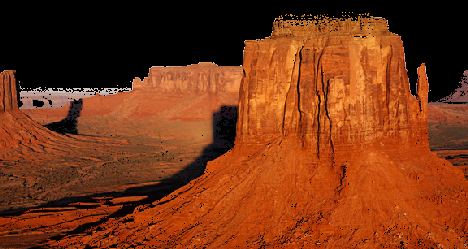

3、1.       膨胀：使用介于 0 至 10 之间的膨胀值来设置您要包含在此颜色定义中的彩色像素范围。较大的值允许工具在分析中包含具有相近 RGB 值的像素，较小的值则强制工具仅考虑与此颜色定义中的确切RGB值范围接近的像素。

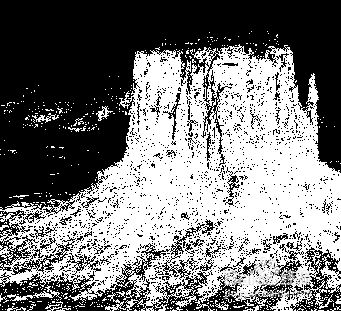

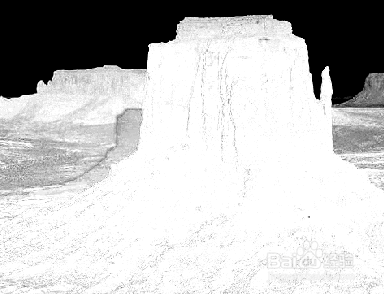

4、柔和度：值介于0-19之间。如果要使用指示输出图像中某个像素与所定义颜色的匹配程度的灰度值生成灰度输出图像，应使用柔和度值。在由较小的值所生成的灰度输出图像中，与颜色定义相近的像素将得到中等灰度值，而在由较大的值所生成的灰度输出图像中，与颜色定义相近的像素将得到较亮的灰度值，与定义相差较大的像素将得到较暗的灰度值。柔和度值越大，输出图像中将呈现越多单个灰阶

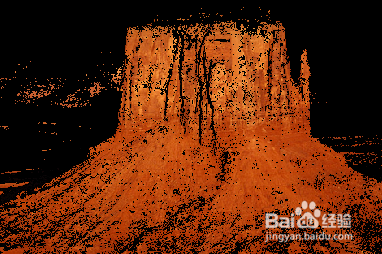

5、最小像素计数：值介于1-100，使用此值来定义符合颜色定义的输出图像中将包含在灰度和彩色输出图像中的最小像素数量。例如，如果您指定的最小值为 20，则符合颜色定义的输入图像中必须至少有 20 个像素才会呈现在灰度和彩色输出图像中。

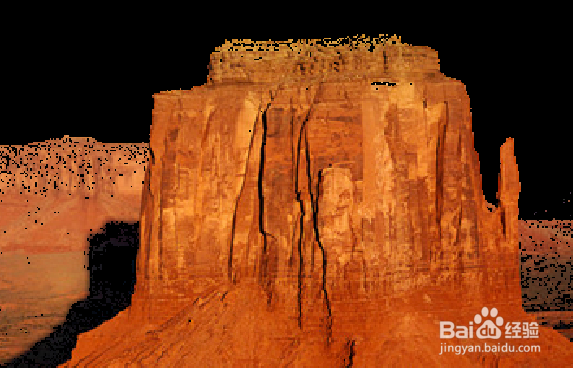

6、遮罩边线下限（值介于0-1）和遮罩边线上限（值介于1-10）：启用并使用以允许工具提取比颜色定义中所定义的更暗（小）或更亮（大）的像素值。

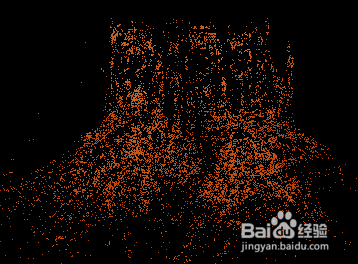

7、突出显示线限制：（值介于0-10）启用并使用此值以允许工具将从所定义颜色到纯白色之间的像素都包含在内。
