CAD中线宽的作用是什么线宽如何设置?

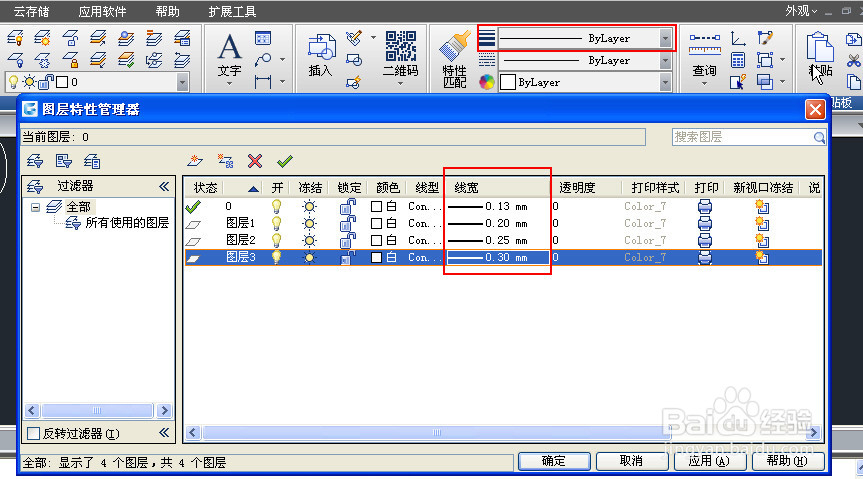

1、直接给图层设置线宽，对象的线宽设置成BYLAYER，很多机械图里图层比较少，主要是按线型、线宽区分图层，通常采用这种方式。如下图所示。

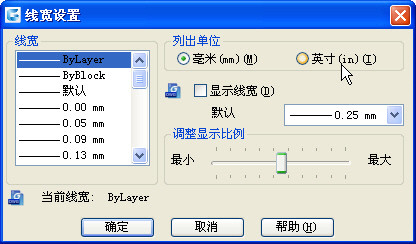

2、直接给对象设置线宽。当图形特别简单，无需分图层，但又需要按不同线宽打印时，这种用法比较少，因为图纸如果稍微复杂一点，设置起来太麻烦。

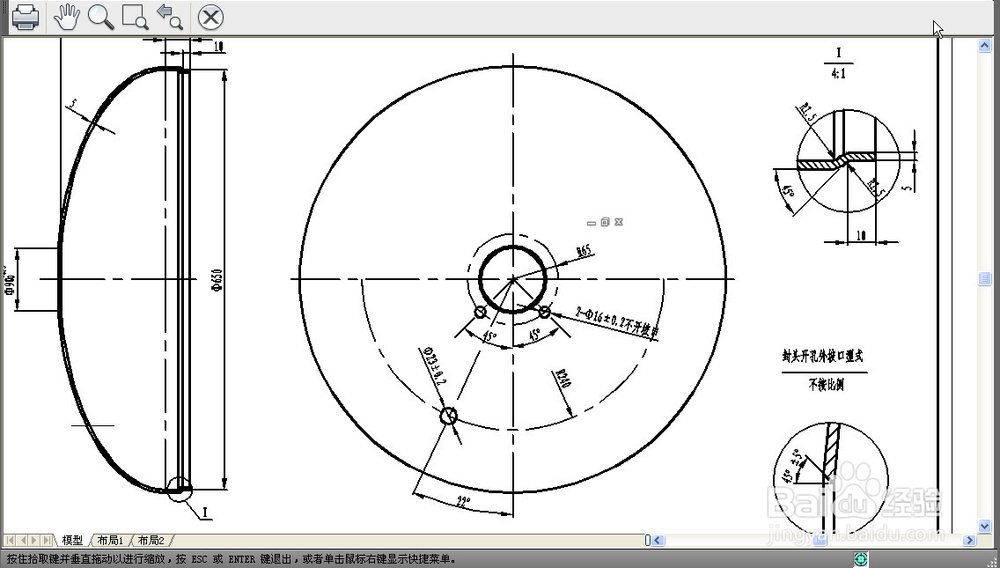

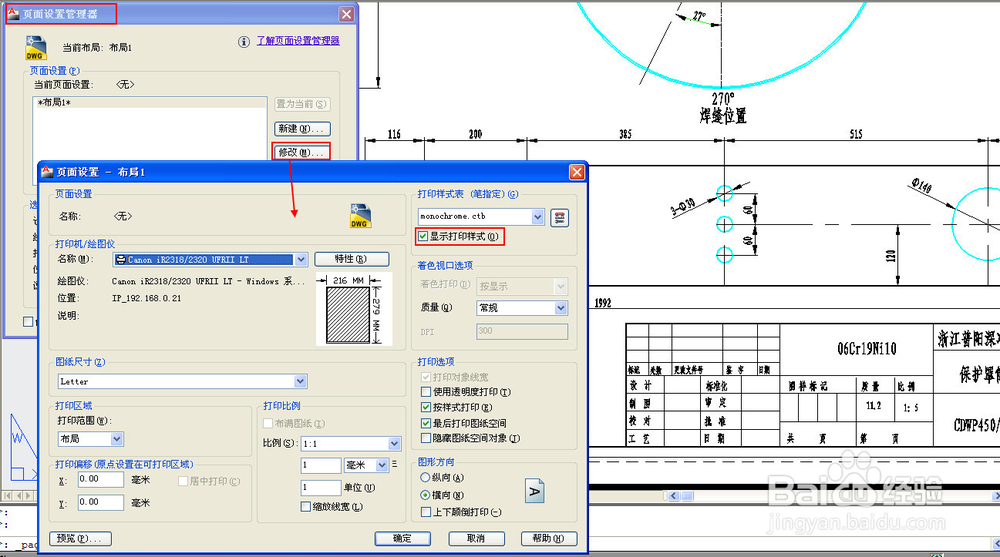

3、不设置线宽，只设置颜色，在打印输出时用打印样式表按颜色设置输出线宽。在建筑、结构等一些专业软件中，图层比较多，通常采用这种方式。

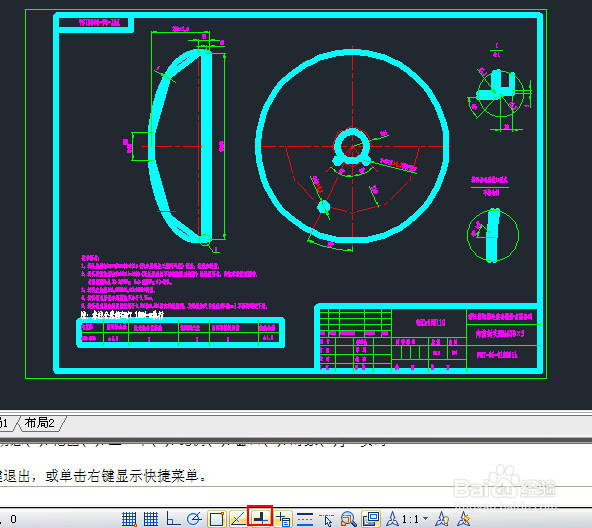

4、因此，在画图是否设置线宽取决于你计划用什么方式来控制打印，并不是必须设置的。
