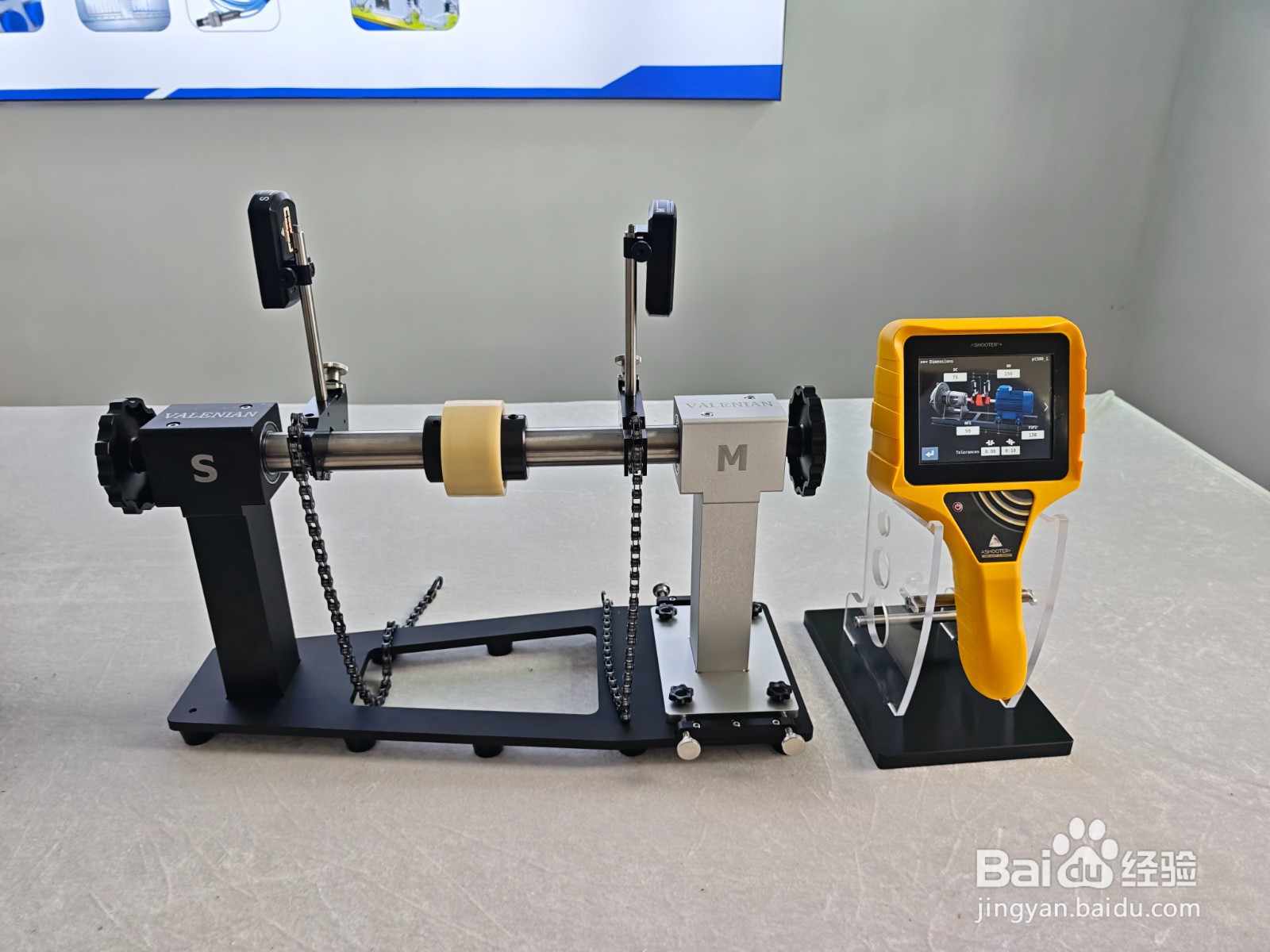

激光对中仪S端和M端安装方式

1、安装前期准备

先明确安装对象，把泵体、齿轮箱这类固定不动的设备设为基准设备，电机这类可调整位置的动力设备作为调整设备。

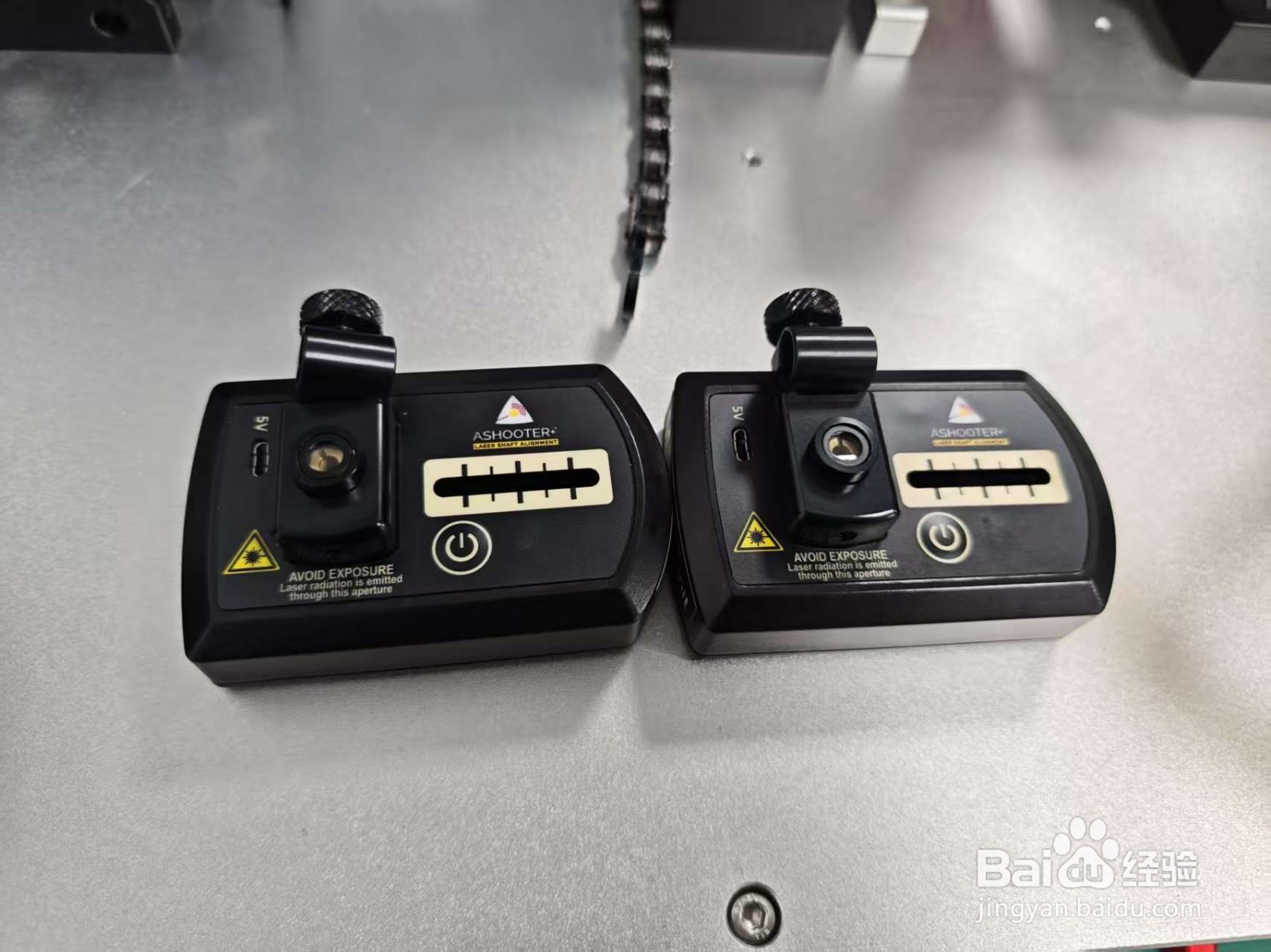

清点配件，确认 S 端、M 端探头，以及配套的磁性安装支架、链条夹具等完好且齐全。同时挑选两设备联轴器两侧轴段上平整光滑的区域作为安装位置，减少安装偏差。

2、定位安装探头

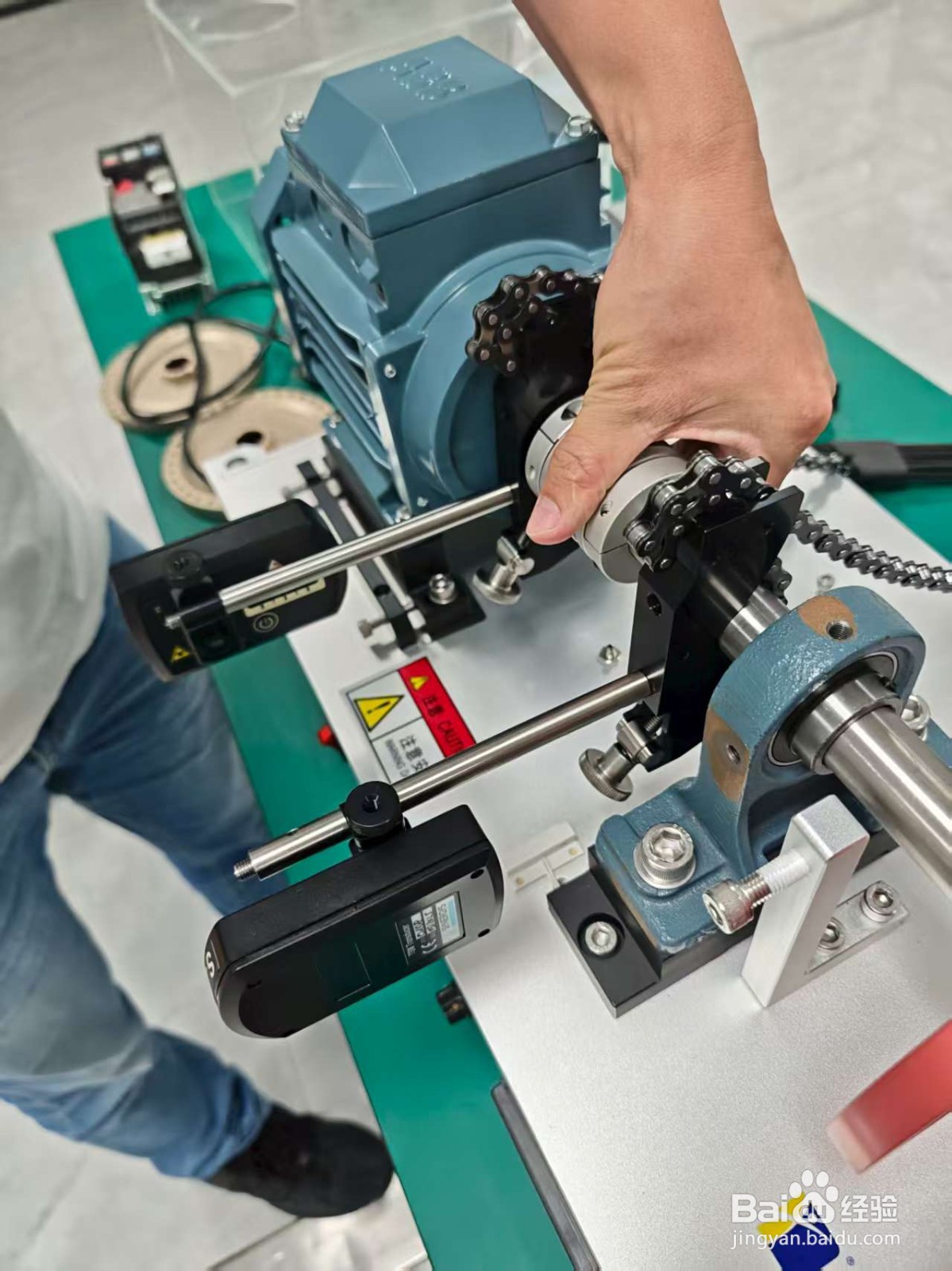

安装 S 端：将 S 端探头安装在基准设备的轴上。若用磁性支架，直接吸附在轴体合适位置，通过观察支架水平气泡校准垂直度；若用链条夹具，把链条穿过支架挂环环绕轴体，分 2 - 3 次逐步旋紧紧固螺母，让支架与轴体贴合紧密。

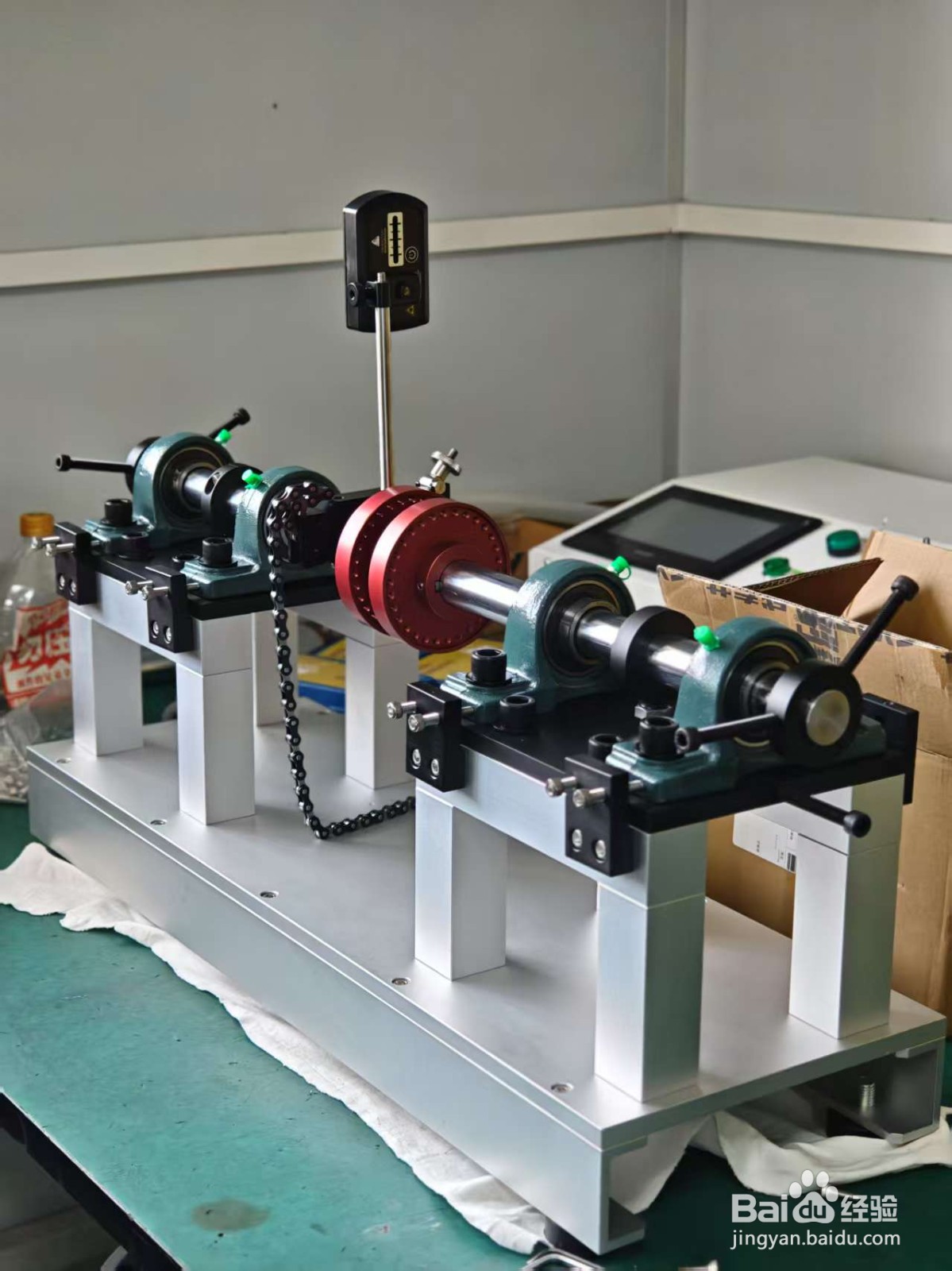

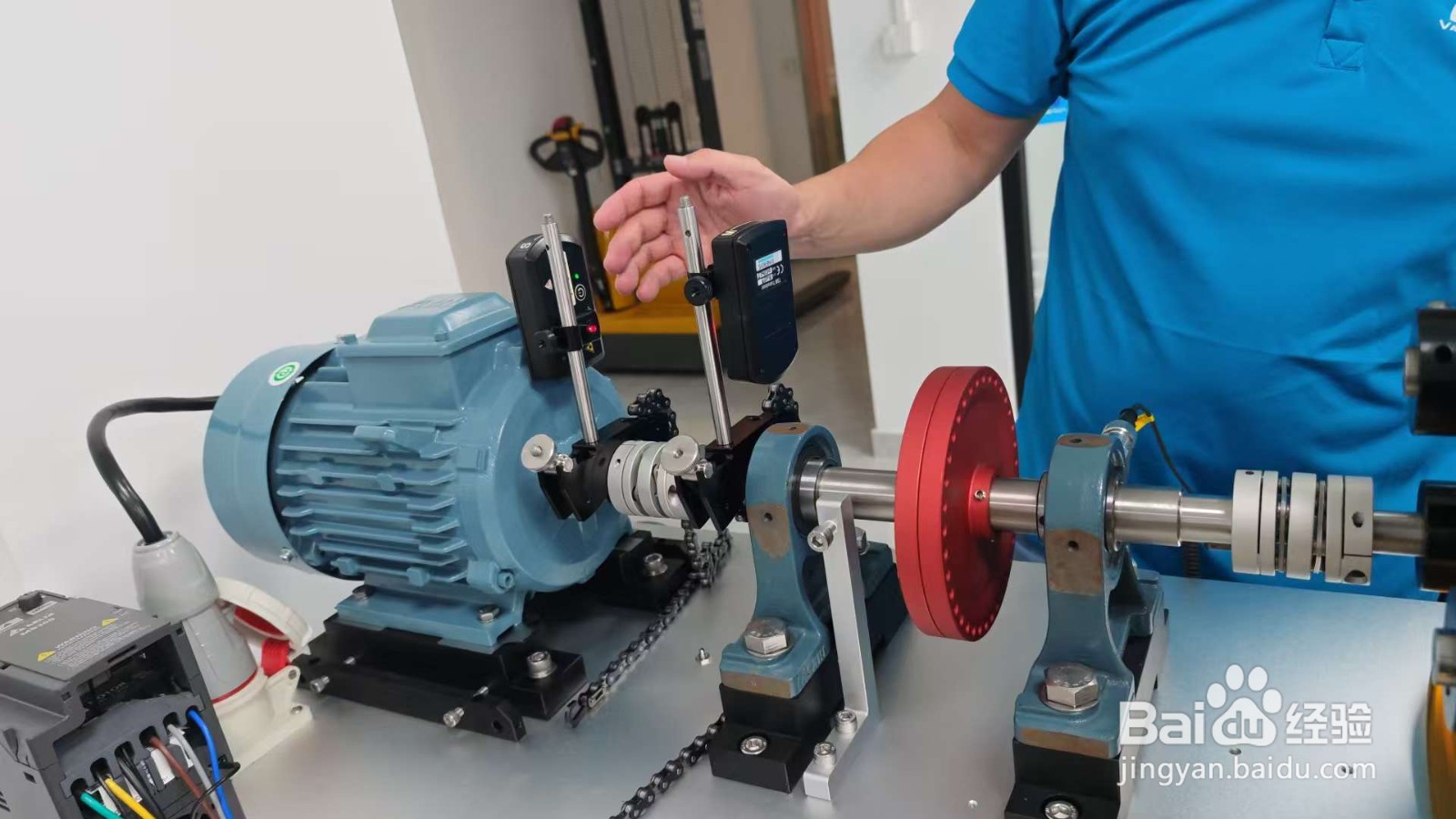

安装 M 端：把 M 端探头安装在调整设备的轴上，安装方式和 S 端一致。安装时尽量让两个探头靠近联轴器，这样能减少后续测量误差。部分特殊机型需保持 S 端高于 M 端约两厘米，且两者相对平行。

3、校准与固定检查

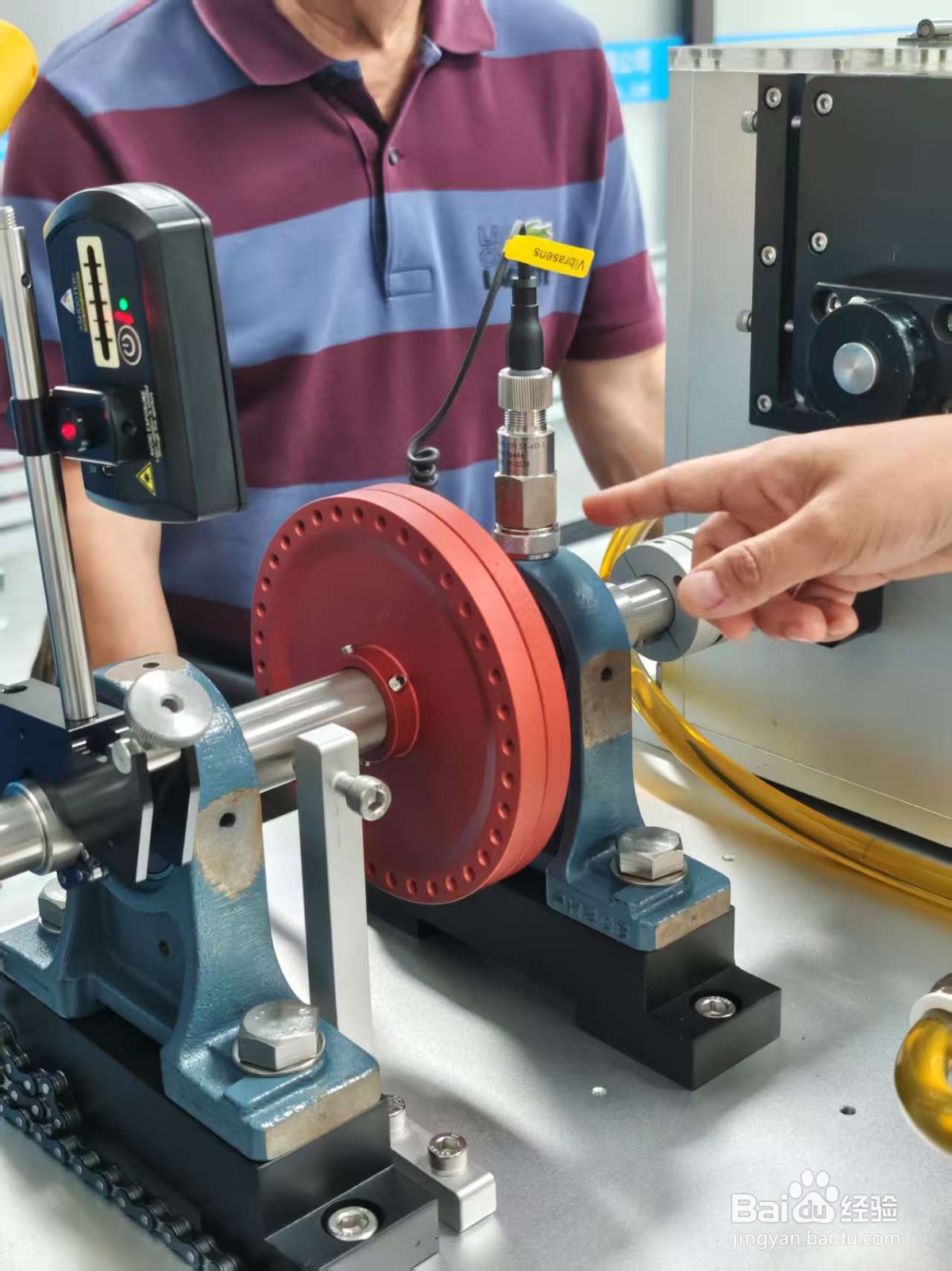

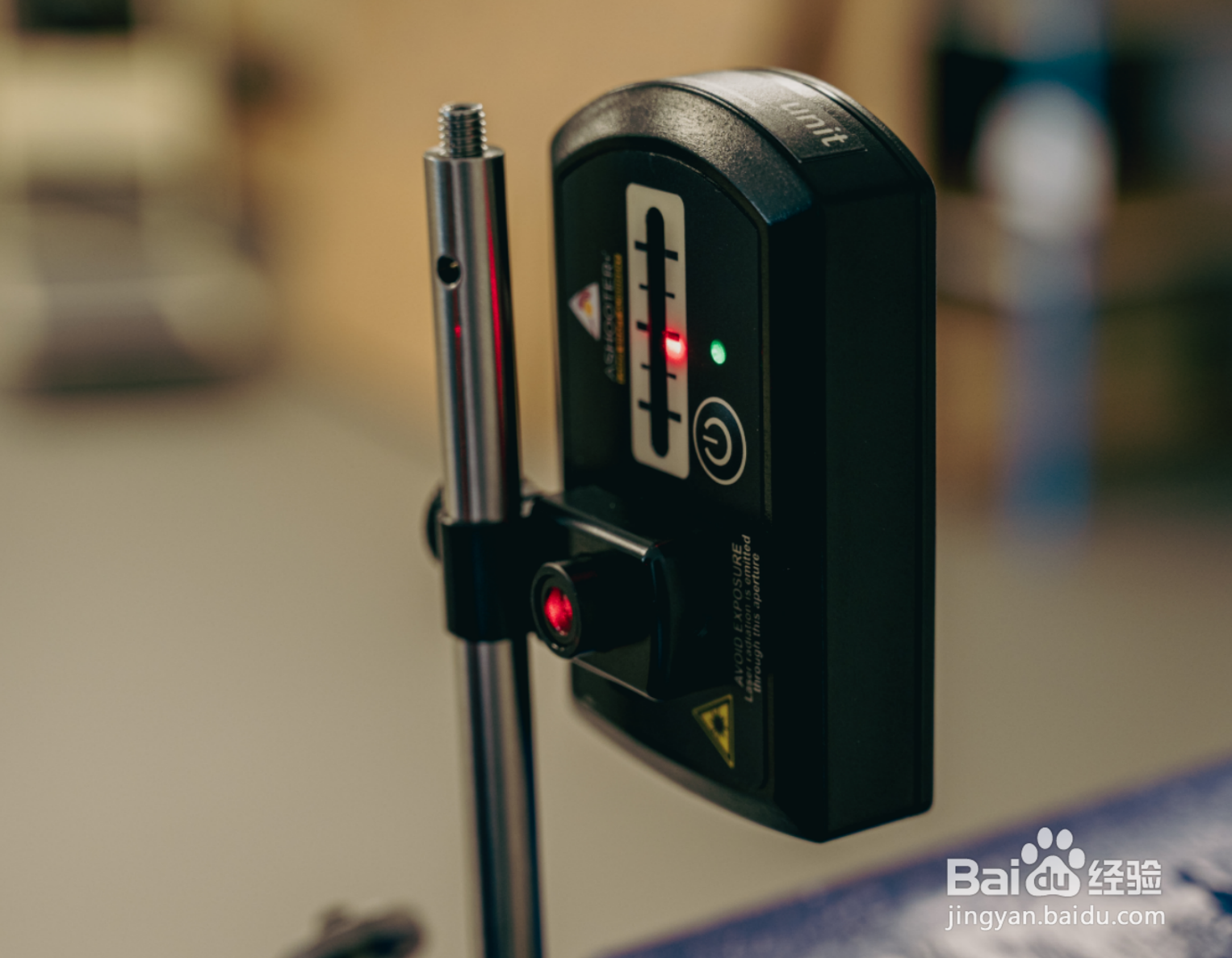

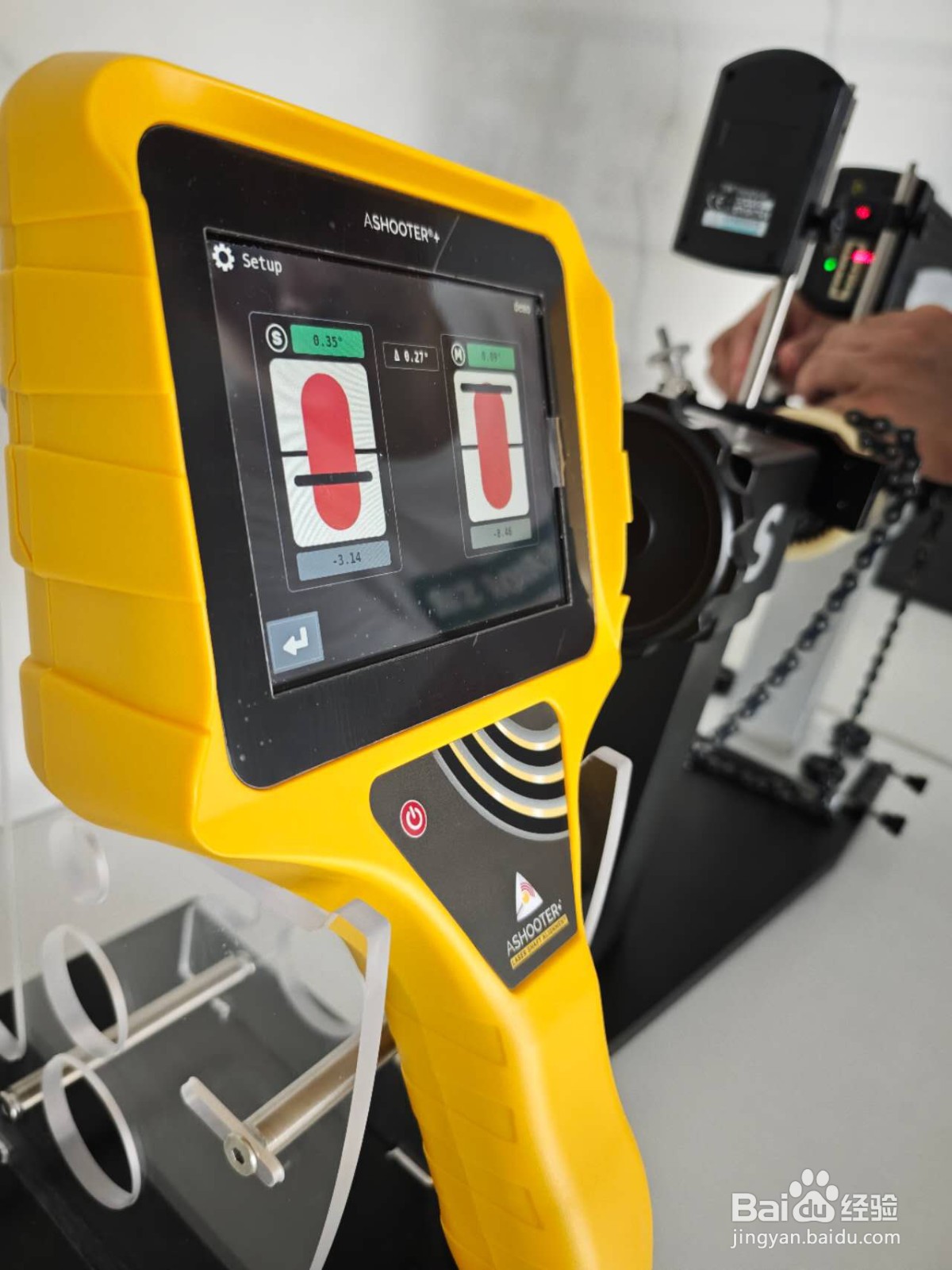

粗调校准：调整 S 端和 M 端探头的角度，使 S 端的激光发射窗口正对 M 端的接收窗口，反之亦然，初步让激光能照射到接收窗口区域。部分机型可滑动探头顶端滑轮调节激光高低，松动螺栓控制探头左右摆动来辅助校准。

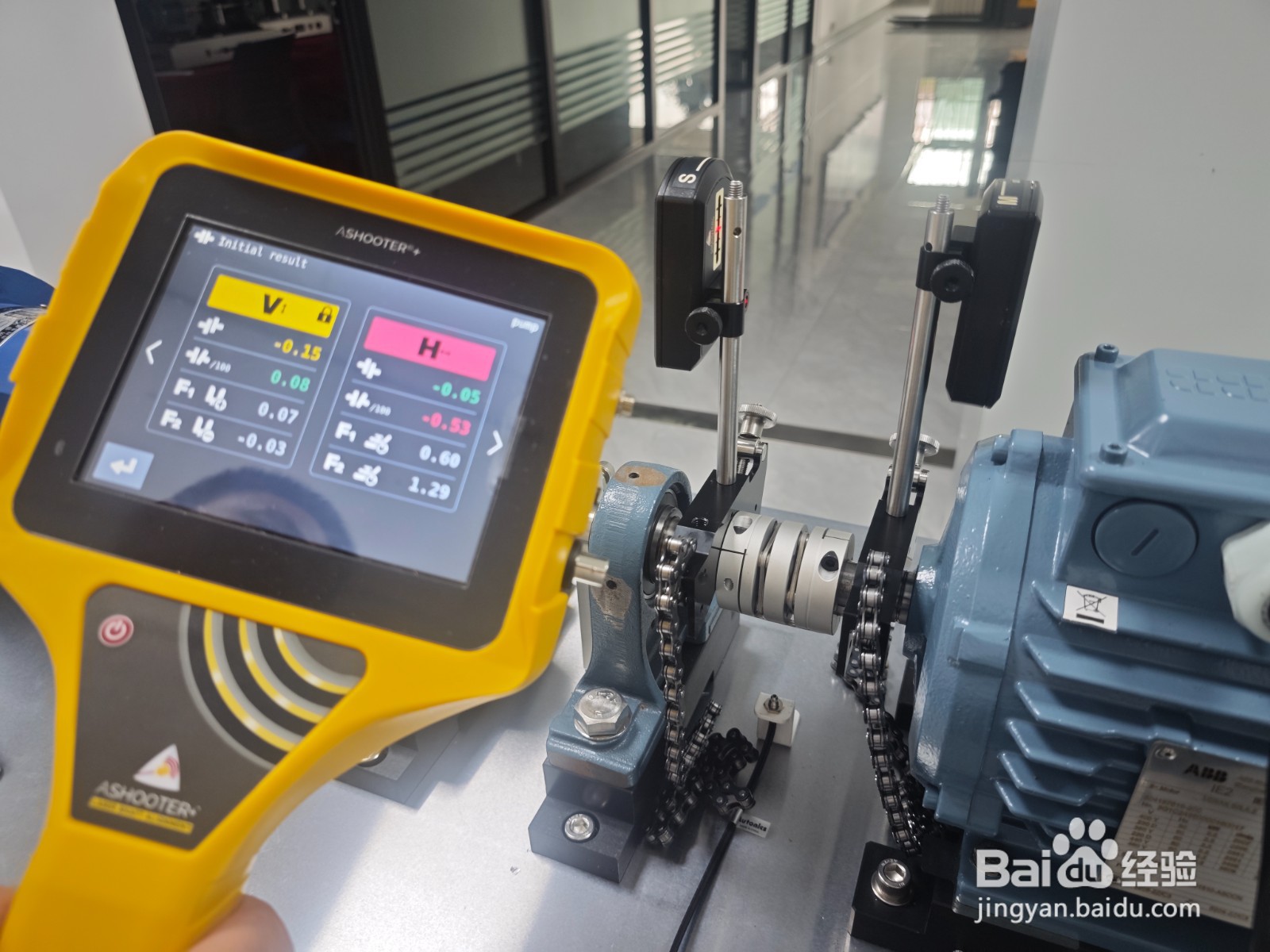

紧固检查：校准后再次检查支架或链条的紧固性，确保探头无松动，且轴体仍可手动转动，避免测量中探头移位影响结果。若部分机型有电缆连接要求，需将 S 端和 M 端探头用电缆连接，再把其中一端与主机相连，连接时注意接口对应。
