cad窗户的画法 图文

1、快捷键  L   画轴线，快捷键   ML-J-Z-S-240  沿着轴线画墙线。

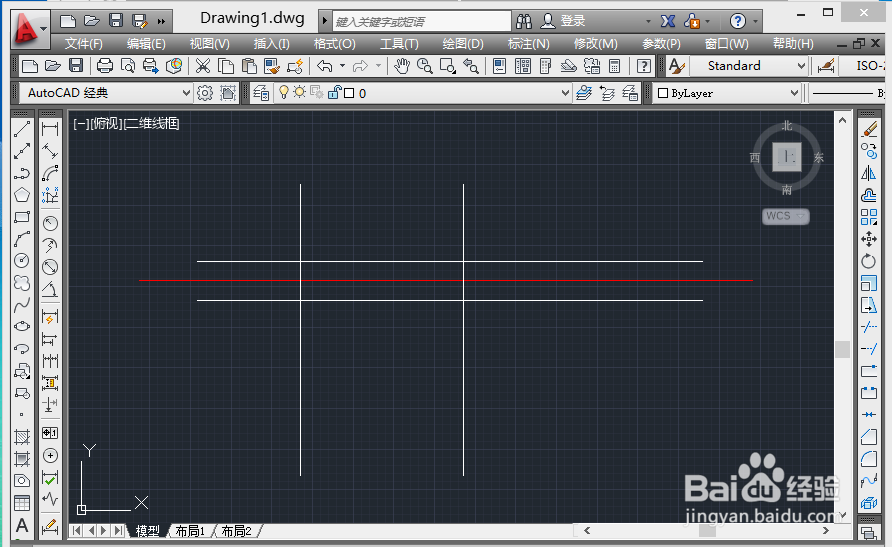

2、快捷键  L  在窗口左侧画一根竖线，再用快捷键  O  水平偏移窗宽距离。

3、CTRL+A   全选,快捷键  X  分解  。

4、CTRL+A   全选，快捷键   TR   修剪。

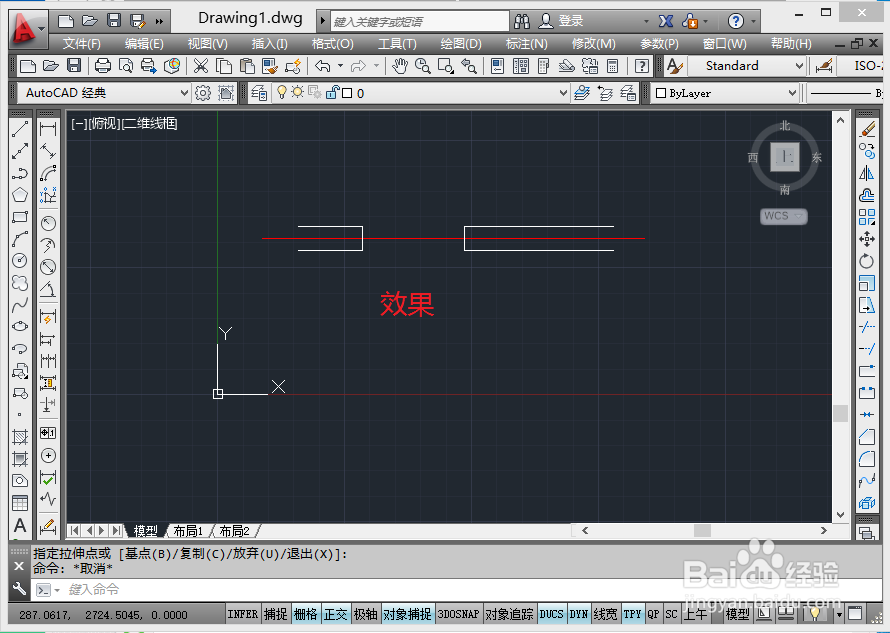

5、修建效果即是窗洞，效果如下图！

6、打开  格式---多线样式。

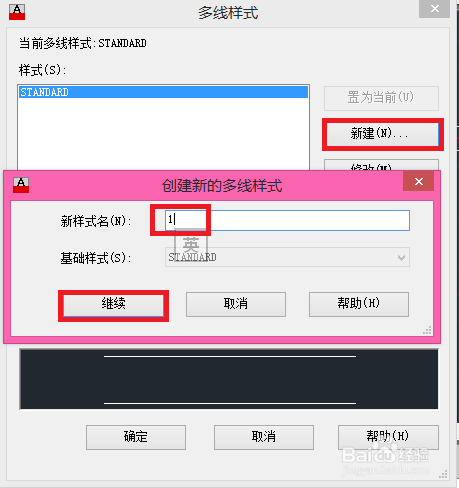

7、点  新建，输入  样式名，这里以1为例，点  继续。

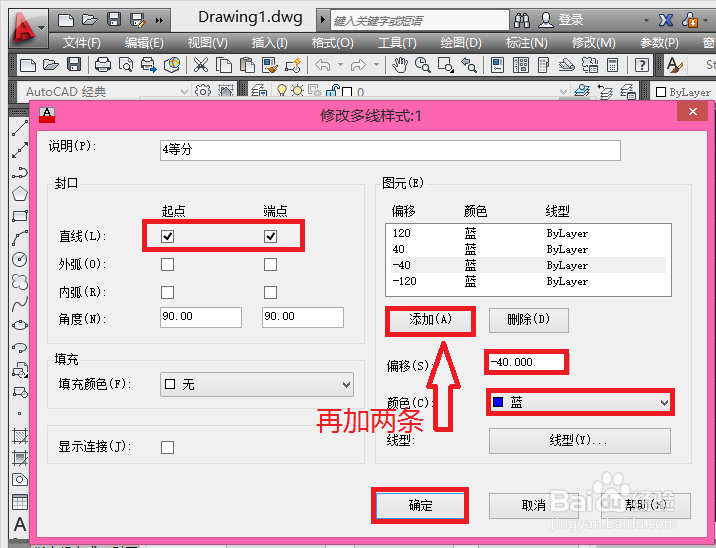

8、点上直线 起点 端点 后的  √   ，再添加两条线，更改偏移与颜色，我这里四等分了，再点   确定！

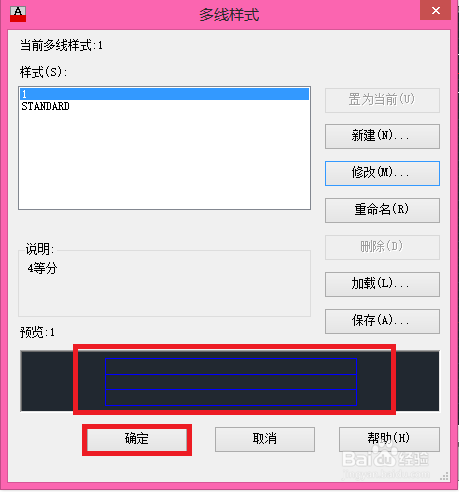

9、接下来会出现预览图，接着点确定！

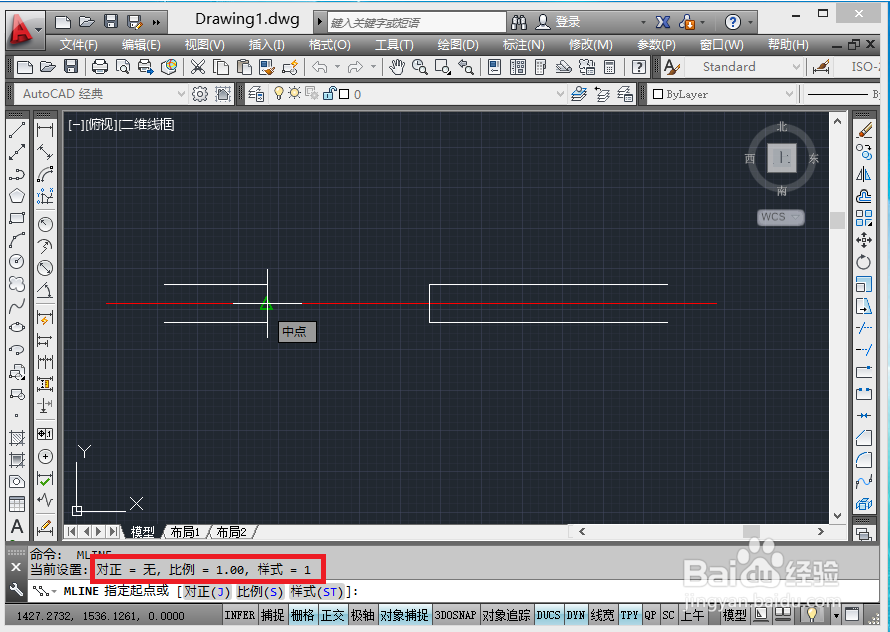

10、输入快捷键  ML-J-Z-S-1-ST-1。

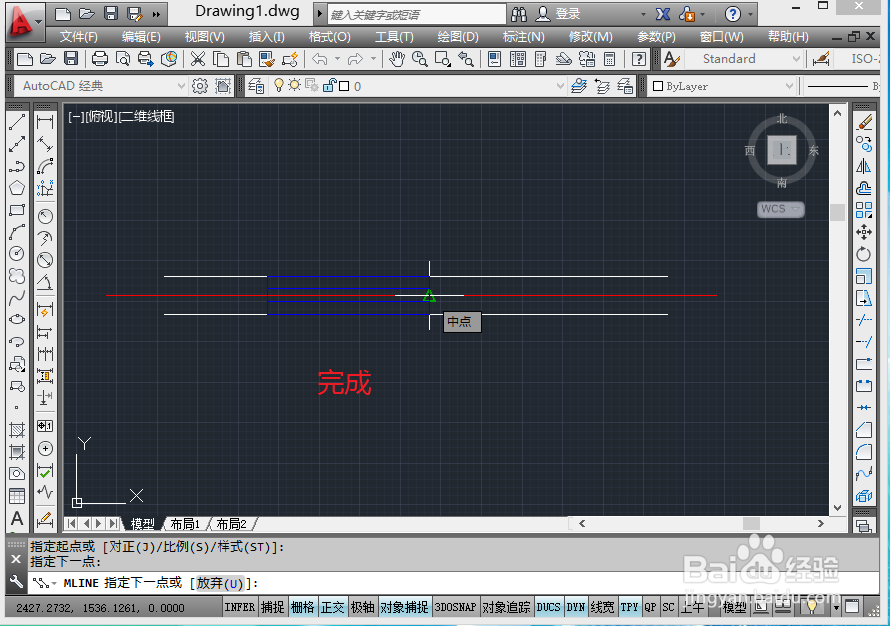

11、在窗线左中点拖动即可一步画窗，而且是规范所要求的！
