千视电子HDMI无线直播视频编码器入门详解

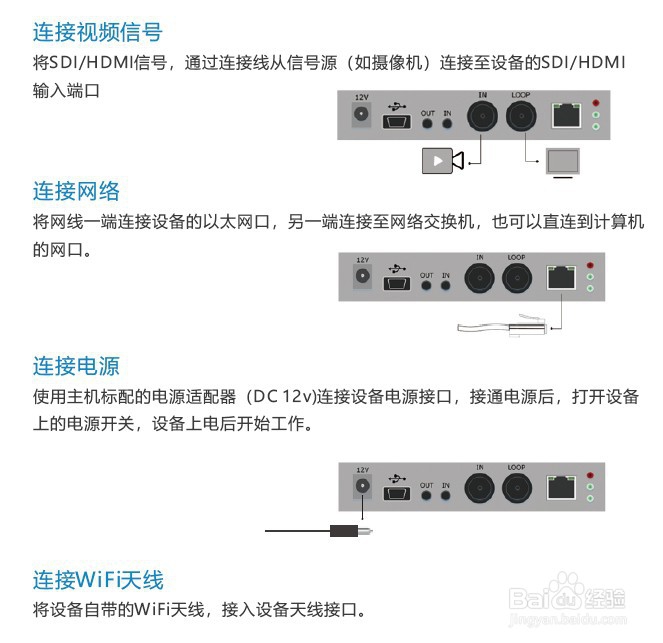

1、将SDI/HDMI信号，通过连接线从信号源（如摄像机）连接至设备的SDI/HDMI

输入端口

连接网络

将网线一端连接设备的以太网口，另一端连接至网络交换机，也可以直连到计算机的网口。

连接电源

使用主机标配的电源适配器（DC 12v)连接设备电源接口，接通电源后，打开设备上的电源开关，设备上电后开始工作。

连接WiFi天线

将设备自带的WiFi天线，接入设备天线接口。

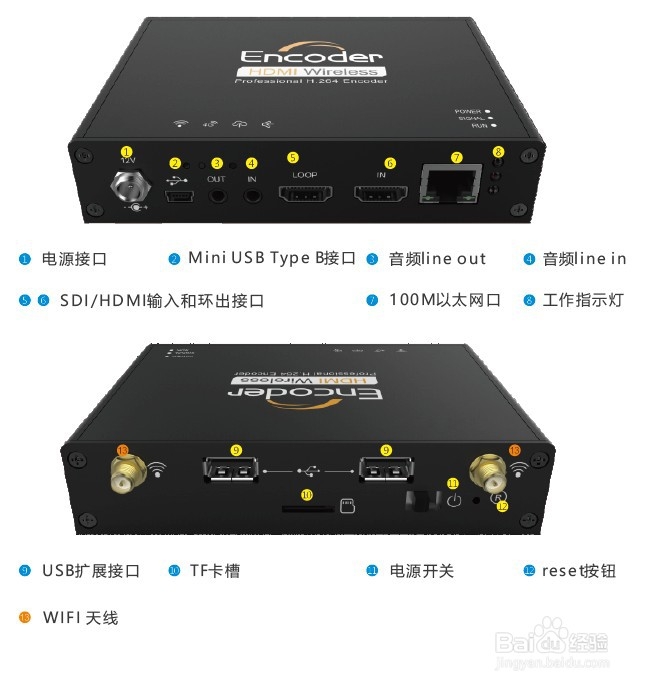

2、LED指示灯/信号源说明

3、视频/音频信号源

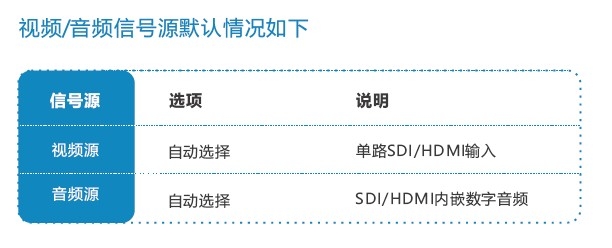

视频/音频信号源默认情况如下

注：调节” 与“ 音频源和音量调节” 子功能， 可以通过软件配置视频与音频的信号源选择。

4、设备登录与网络配置

设备出厂默认管理IP地址

编码器默认IP为192.168.1.168，子网掩码为255.255.255.0

通过WEB浏览器登录管理界面

Web 浏览器访问以下地址：<设备的IP地址> 如设备的默认出厂 IP 地址为 192.168.1.168

则请访问：192.168.1.168 此时将出现登录身份认证对话框。

设备IP地址配置

登录设备之后，您可对有线/无线网络进行IP配置，这个IP可以用来进行网络推流和设备管理。有线连接可配置为“DHCP动态获取”或“手动指定”（默认为“DHCP动态获取”）。

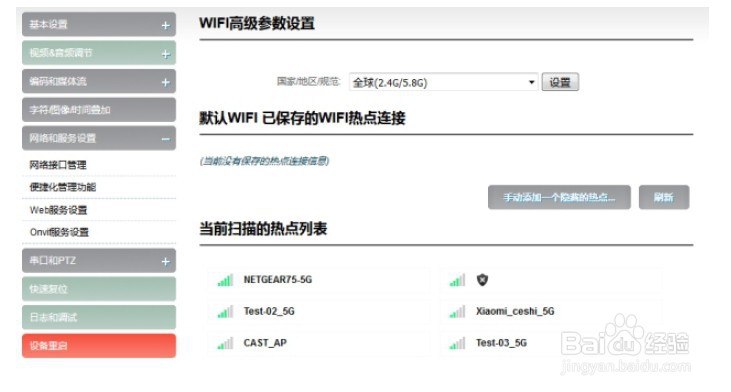

5、连接WIFI

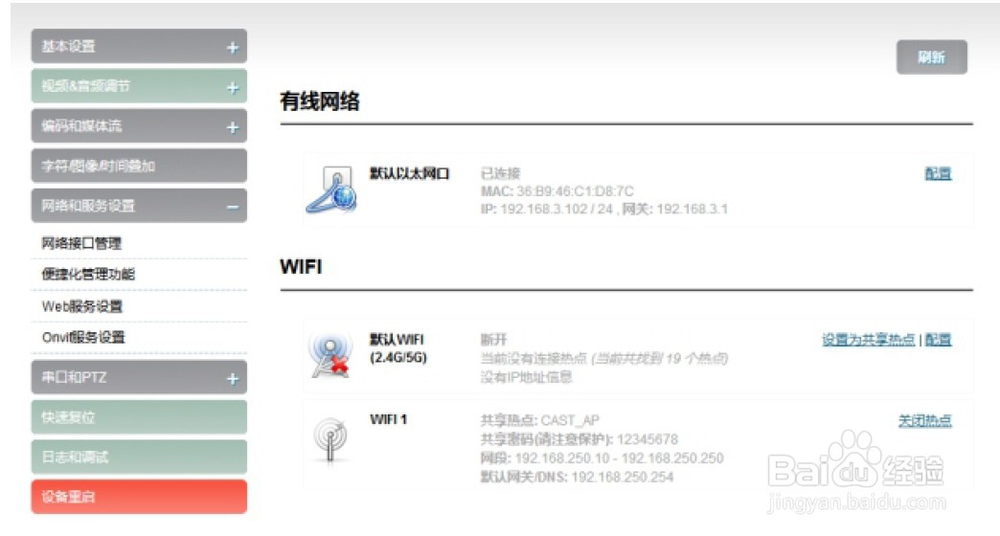

1、击Web界面的“网络和服务设置”菜单，进入“网络接口管理”界面。

2、在WiFi组中选择WiFi接口，并点击“配置”按钮进入WIFI参数配置界面。

6、RTSP连接编码器

编码器默认开启RTSP流媒体服务协议。所有支持标准RTSP

传输协议、支持 H.264解码的产品（ 如本公司的解码器、

VLC等PC端软件）均可连接到编码器并获取编码后的视频和音频。

7、编码器的RTSP访问URL为：

主码流：rtsp://<编码器设备地址>:554/ch01 子码流：rtsp://<编码器设备地址>:554/sub01

其中554为r tsp协议默认端口号，ch01和sub01为r tsp协议会话标识（session id），您可以通过WEB管理页面对此进行修改。

8、RTMP网络直播推流

添加流媒体服务

设备的H . 2 6 4主/子码流支持动态添加多达8个相同或不同的流媒体服务， 满足您采用相同/不相同的流媒体协议进行多目标推流的需求。在“ 编码和媒体流>编码和流参数设置” 管理界面中， 针对主/子码流选择“ 添加一个流服务. . .” ， 可以添加您需要的服务类型。( 其他推流类型， 可参考RT M P推流配置 )

9、添加RTMP推送服务

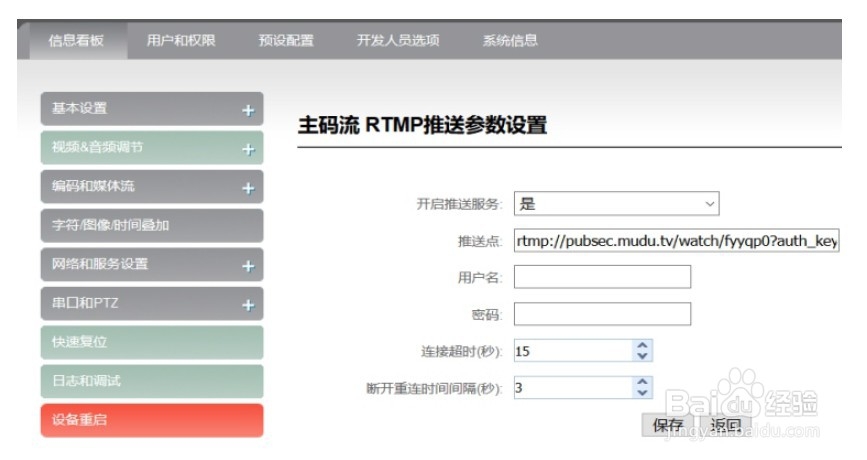

目前主流的视频直播平台， 通常需要“RT M P推送” 服务。添加RT M P推送服务后， 点击设置按钮进行RT M P参数设置。

10、RTMP网络直播推流

推流地址的获取

“推送点”填写直播平台分配给您的推流地址，以直播平台“目睹”为例，您可以通过平台的后台得到这个地址。（其他直播平台类似，或请联系直播平台技术支持得到该推送地址）
