ZHCH-X3电能表现场校验仪有功无功校验方法

校验仪同时测量电能表的有功、无功误差。

例：被检三相三线电子电能表3×100蕺清寤凯V、5A钳表输入，电能表有功常数为8000r/kW.h。，电能表无功常数8000r/ kvar.h。采用光电校验方式，有功圈数为2圈,无功圈数为2圈 。

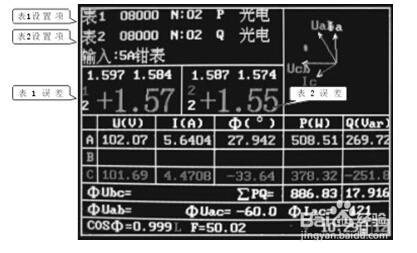

1、开启仪器按【切换】进入“双表”校验界面；

2、按【设置】表1常数处输入“08000”； 按【↓】锁定并把移动光标移到N（圈数）设置项；

3、N（圈数）设置项上输入“02”； 按【↓】锁定并把移动光标移到有功、无功设置项；

4、有功、无功设置项上按【← →】选择P；按【↓】光标移动到光电、手动设置项；

5、在光电、手动设置项通过【← →】选择光电；按【↓】表2常数处；

6、在表2常数设置处输入“08000”按【↓】光标移到N（圈数）设置项；

7、在N (圈数)设置项上输入“02”； 按【↓】光标移到有功、无功设置项；

8、在有功、无功设置项上通过【← →】选择“Q”；按【↓】移动到光电、手动设置项；

9、在光电、手动设置项上通过【← →】选择“光电”；按【↓】光表移到输入设置项；

10、在输入项输入设置项通过【← →】键选择“5A钳表”；

11、按【确定】键开始校验。

注意：也可单独校验有功或单独校验无功，单独校验有功时，无功参数可输入任意值。单独校验无功时，有功参数可输入任意值。
