配电室环境监控系统施工方案

1、机架流程

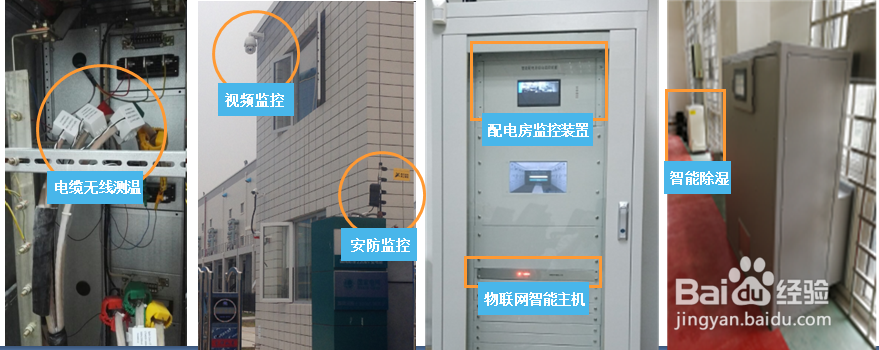

如下图

2、机架安装技术要求

1、各种机架的安装位置应符合施工图设计要求，其偏差不大于10mm。

2、各种机架的安装应端正牢固，垂直度偏差不应超过机架高度的1.0‰。

3、列内机架应相互靠拢，机架间隙每米偏差不应大于3mm并保持机架门开关顺畅；机面应平直，每米偏差不大于3mm，全列偏差不大于15mm。

4、机架应采用膨胀螺栓对地（底座）加固，所有紧固件应拧紧适度，同一类螺丝露出螺帽的长度宜基本保持一致，机架底部进线应进行防火封堵。

5、机架安装按要求进行抗震加固。

6、机架的安装排列顺序及各种标识应符合《电力公司通信资源命名规范（试行）》中的相关要求，机架底部进线应进行防火封堵。

7、防静电手环等附属零件应安放在方便操作的位置。

8、 PGND保护地线宜采用黄绿色或黄色电缆。

9、地线接地方式、地阻值应符合接地规范。联合接地电阻：综合通讯楼≤1欧姆；普通站≤5欧姆（恶劣环境地区≤10欧姆）。

10、地线、电源线要采用整段铜芯材料，中间不能有接头；地线、电源线接头处余长要剪除，不能盘绕。

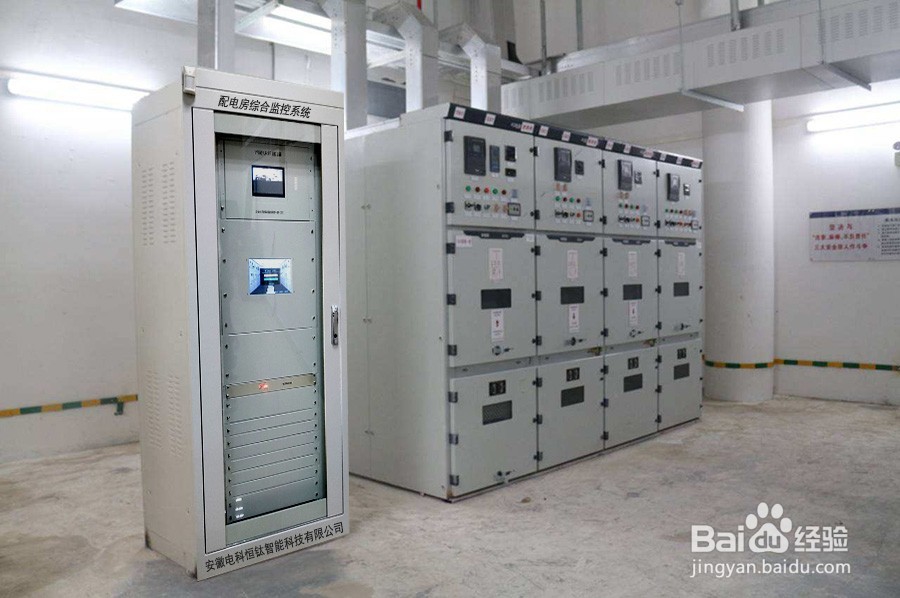

3、设备安装

1、设备安装位置应符合施工图设计要求。安装的高度一般应根据设备的日常维护操作情况，方便日常维护操作。

2、设备与机架的加固应牢固、端正，符合设备装配要求，不得影响机架的整体形状和机架门的顺畅开关。

3、设备上的饰件、假面板、零配件应装配齐全，接地线应与机架接地端子可靠连接。

4、设备内机盘槽位应符合施工图设计要求，机盘安装应排列整齐，插接件接触良好。

5、设备和机架内安装的缆线、光纤应排列整齐美观，标识应清晰、准确、文字规范，方便日常维护操作。

4、施工流程

1）.硬件检查

设备机箱、风扇插箱是否安装牢固，机箱内无异物;安装的单板数量和位置是否正确，单板插装到位;供电回路开关、电源分配箱空气开关、风扇插箱面板开关均置于“OFF”。

2).线缆、标识检查

电缆、电源线、地线的连接是否稳固，线缆布放及连接关系是否符合要求;各类标识是否齐全、正确、清晰。

3）.上电操作顺序：

第一：确认设备的硬件安装和线缆布放完全正确，设备的输入电源符合要求，设备内无短路现象。

第二：接通供电回路开关。

第三：将风扇插箱开关置于“ON”。

第四：将电源分配箱空气开关置于“ON”，设备上电，观察风扇插箱及各单板运行状态是否正常。

5、设备调试

1、依次选择【主机管理】→【主机设备管理】，进入主机设备管理页面；

2、【添加设备】：点击【添加设备】，进入设备信息编辑页面。依次输入所属机构、设备名称、设备序号、设备类型、通信方式、通信服务等信息，点击【保存】即可生效。

3、主机通道配置。依次选择【主机管理】→【主机设备管理】，进入主机设备管理页面。

1）【串口设置】：

在待选设备的串口设置栏中，点击【串口编辑】，进入485串口信息设置页面，点击【添加串口】，进入串口参数编辑页面，依次选择串口名称、波特率、效验方式、通信模式等信息，点击【保存】即可生效。

2）【开关量输入】：

在待选设备的开关量输入栏中，点击【输入编辑】，进入通道编辑页面，点击【添加通道】，进入开关量输入编辑页面，依次选择通道名称、通道号、通道类型、告警触发、告警延时、告警方案等信息，点击【保存】即可生效。

3）【开关量输出】：

在待选设备的开关量输出栏中，点击【输出编辑】，进入输出通道编辑页面，点击【添加通道】，进入输出通道参数编辑页面，依次选择通道名称、通道号、通道类型、驱动延时、告警方案等信息，点击【保存】即可生效。

4）【模拟量输入】：在待选设备的模拟量输入栏中，点击【模拟量编辑】，进入通道页面，点击【添加通道】，进入模拟量输入编辑页面，依次选择通道名称、通道类型、通信模式、通道号、上下限值、告警方案等信息，点击【保存】即可生效。
