cad剖面符号和索引符号该怎么画?

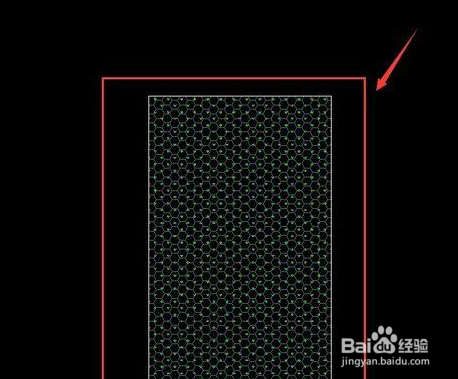

1、一、剖切符号1、比如随意的画了一个停车位的平面图（不要在乎尺寸是否对，是随意画的），想要画停车位的剖面图，需要有一个剖面符号来表示，如图所示

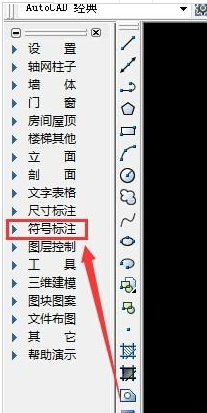

2、首先打开符号标注，如图所示

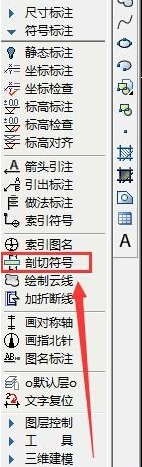

3、之后选择剖切符号，如图所示

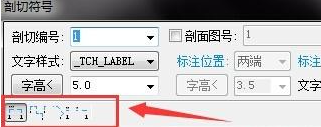

4、然后会弹出来一个小的对话框，里面有各种选择，有正交剖切，正交转折剖切，非正交转酃廓邻呦折剖切，断面剖切，选择适合你的，如图所示

5、比如选择第一个，然后直接在你要剖切的部分拉线，空格，如图所示

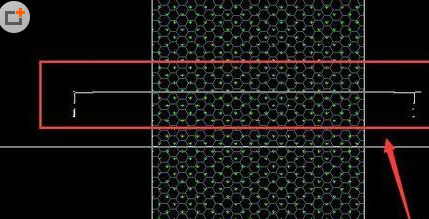

6、之后你会发现，剖面标记符号画好了，图中的剖切数字可以根据你图纸的位置等改动的，如图所示

7、二、剖切索引1、点开符号标注——索引符号，如图所示

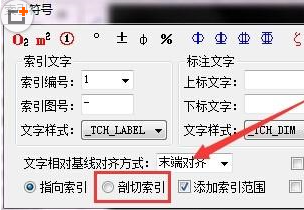

8、在弹出来的对话框里面选择剖切索引，如图所示

9、选择你想要剖切的部分即可，如图所示

10、有时候画图需要的符号在左侧栏没有发现，使用快捷键ctrl+3，在弹出来的工具栏里面看看有没有你需要的

11、希望能够帮到你
