UG10.0练习三维建模一百九十三

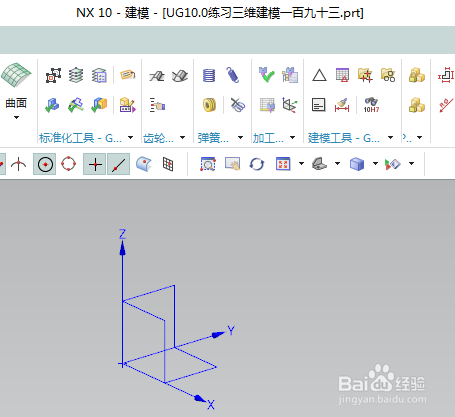

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模一百九十三

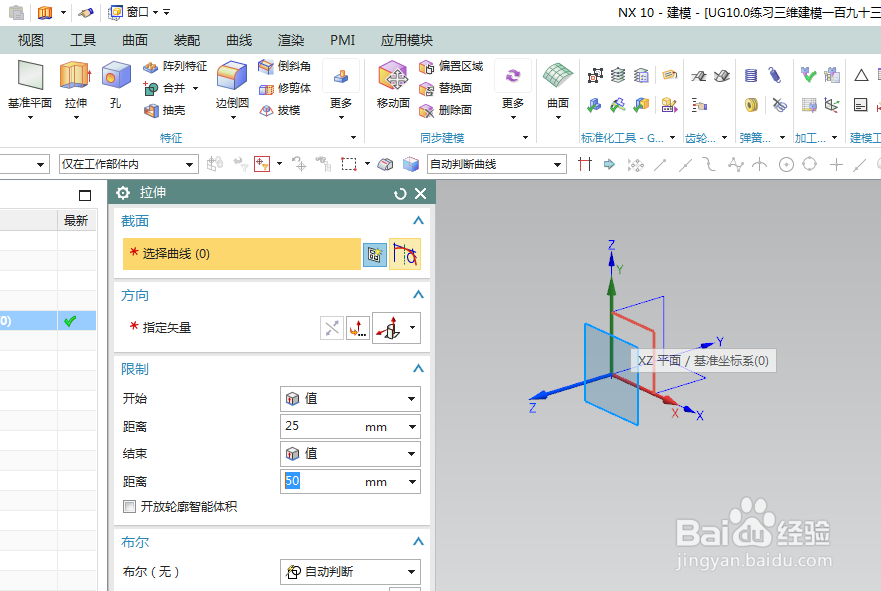

2、如下图所示，执行【拉伸——XZ平面】，直接进入草图。

3、如下图所示，激活圆命令，以坐标原点为圆心画一个圆，双击修改直径为ø50，激活直线命令，画一条水平线与横轴重合，激活快速修剪命令，修剪成半圆，点击完成，退出草图。

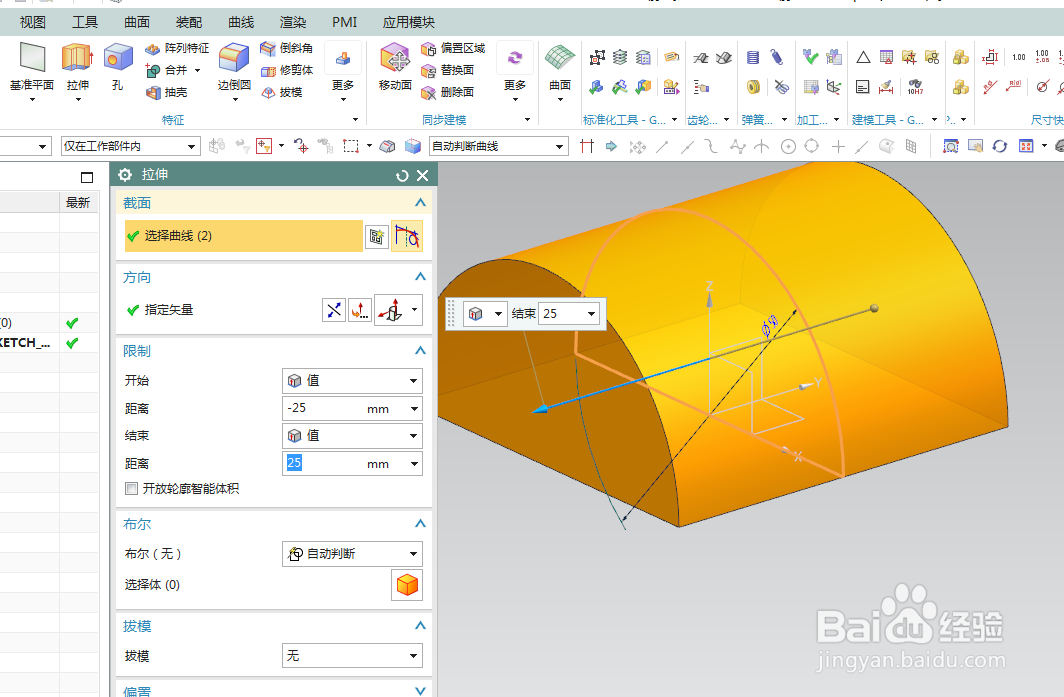

4、如下图所示，设置限制：-25开始，25结束，点击确定。

5、如下图所示，执行【菜单——插入——设计特征——圆柱体】，激活“圆柱体”命令，

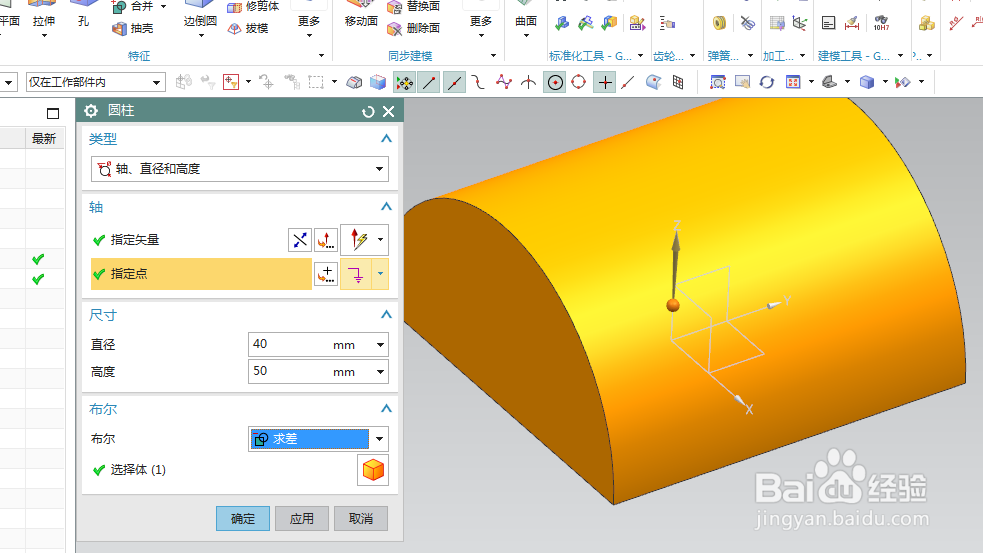

6、如下图所示，指定矢量Z轴，指定点：X坐标和Y坐标都是0，只有Z坐标是0，设置尺寸：直径40，高度50，布尔求差，点击确定。

7、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
