16款宝骏560电动尾门 专车专用安装流程图

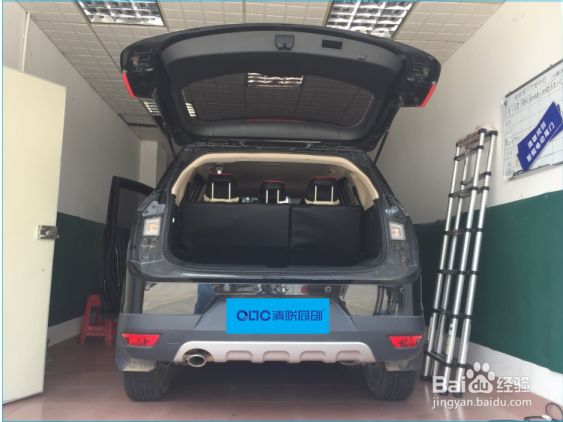

1、原车尾箱效果图

3、把门鹭毯鲜簇锁开关线/电源线/前按键线和拉锁传动机构连接线分别走线至方向盘底下和尾箱左后方位置，把驾驶位左侧挡板取下，门锁开关线/电源线/按键线由此走线并拆下保险盒前装擂凌自沉饰板（注意:绿色虚线走拉锁线、走线时注意不用过力扯线,有可能会把线芯扯断）

5、把锁芯线众龊受礻束上的白色线剪断,用我司的锁头驱动线(黄色)和锁头检测线（灰色）拉到黄色线的锁头端和行车电脑端,再用门锁检测线(白色像粜杵泳)夹到该线束的黑红线上（注意：锁头线没接好会出现以下故障现象: 不剪断白色开关尾不正常、按键无作用、电吸无作用）

7、取下原车撑杆与球钉换上我司专用球钉

8、取下原车支架换上我司专用支架

9、装好我司L杆左撑杆与R杆右撑杆，注意球头帽要卡到位，否则会脱杆

11、把原车锁头取下换上我司的锁头，在把电吸盒对插好连接线固定好在尾箱左侧

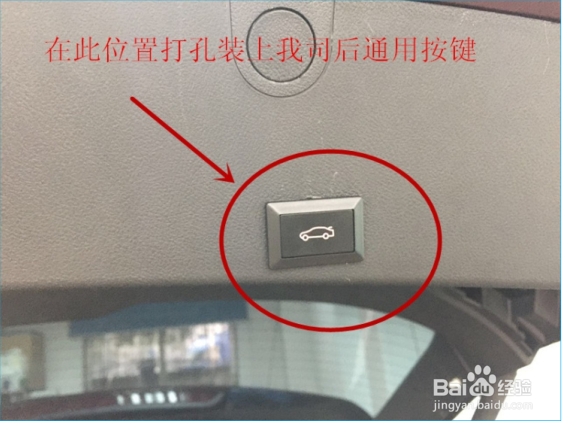

13、在如图位置装上我司的前按键并插好连接线

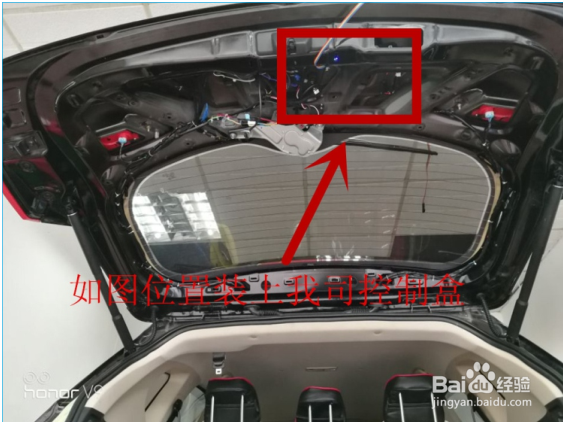

15、如图位置固定控制盒
