怎样为不同的DC-DC LED照明应用选择驱动器方案

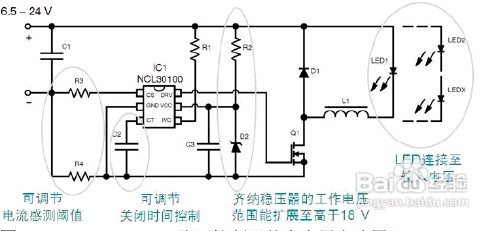

1、LED DC-DC降压驱动器方案典型LED DC-DC降压应用有如在线槽灯、书架灯及展示柜灯等中使用的高亮度模块化灯条，一般每条(11.5 x 1英寸) 4颗LED，根据颜色的不同，光效为23至47 lm/W，电压为23至25 V 。NCL30100 作为控制器，本身并未集成FET，但它支持使用高性价比的N沟道MOSFET 作为外部元件，能够调节电流，并以100%的占空比工作。但这器件的电源电压(VCC)能达18 V，需要外部器件以支持较高电压，且需要用于确定数量的LED 设计。NCL30100 适合MR16 灯泡、12 V 景观照明、太阳能供电LED 照明、线性照明及广告牌文字电路和标志背光等应用。

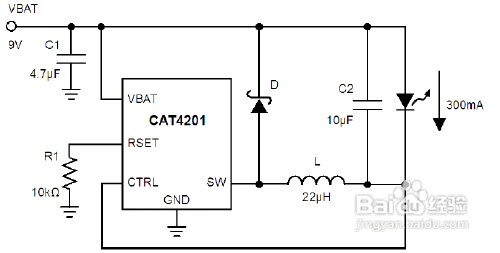

2、CAT4201 则是集成了MOSFET 开关的完整电源转换器，采用小型TSOT5 封装，最高电压36 Vdc(可承受40 V瞬态电压)，能驱动总电压达32 V的7 颗串联LED，电源能效高达94%，提提供限流及热保护。但这器件在大多数应用中要求输出电容，且LED 输出电流限流为最大350 mA。CAT4201 适用于12 V 及24 V 照明系统、汽车及飞机照明和通用照明等应用。

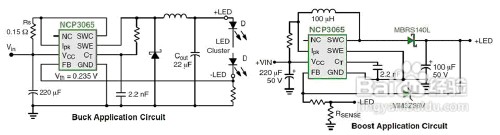

3、NCP3065 和NCP3066，以及相应通过汽车认证的版本N觊皱筠桡CV3065 和NCV3066，是灵活的开关稳压器，能够配置为降压、升压及挡草邓瑛降压-升压等不同结构。配置为LED 降压稳压器时，能在不采用输出大电容的条件下工作，支持+40 V/1.5 A 典型峰值开关电流，可以设定350 mA、700 mA 及1,000 mA 等不同输出电流，还能够配合调光需求NCP3065/6、NCV3065/6 适合于汽车及船舶照明、大功率LED 驱动器、恒流源、低压LED 照明(景观、道路、太阳能及MR16 替代)等应用。

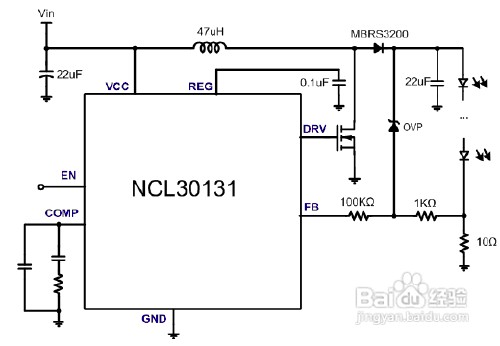

4、NCL30131是一款能够采用N沟道FET的开关升压控制器，能够用于构建高能效的LED升压驱动器。这器件使用电压模式脉宽调制(PWM)反馈机制，带有运算跨导放大器(OTA)。这器件具有高驱动能力，能够驱动大电流/高能效MOSFET。输入电压范围极宽，介于4.5 V至28 V之间。NCL30131提供300/600/1,000 kHz开关频率，提供可编程限流、短路保护、热关闭、过压保护及欠压锁定等丰富的保护功能，适合于MR-16建筑物照明、灯条、景观照明及橱柜内照明等应用。

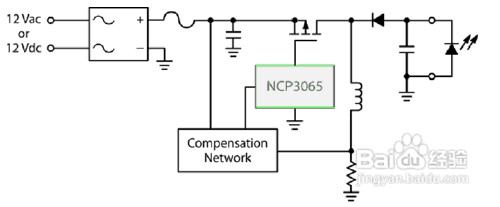

5、典型LED降压-升压应用包括以12 V交流或12 V直流电源驱动包含3至4颗LED的模块。这种应用中就可以采用配置为降压-升压拓扑结构的NCP3065/6控制器，从而满足输入电压与输出电压有交迭的应用需求。
