思科模拟器：[33]实际工程案例第十三讲

1、上一讲，我们添加了相应的VLAN，这一讲我们将通过DHCP功能自动获取IP地址

2、连接两台设备，在实际环境中我们要使用光.纤.终.端.盒，利用光纤来连接，但是本模拟器中没有这个设备，我们就简化为直通线连接

3、将核心的端口类型改为truck类型，代码如下

【

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#interface range f0/1-24

Switch(config-if-range)#switchport trunk encapsulation dot1q

Switch(config-if-range)#switchport mode trunk

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up

Switch(config-if-range)#

】

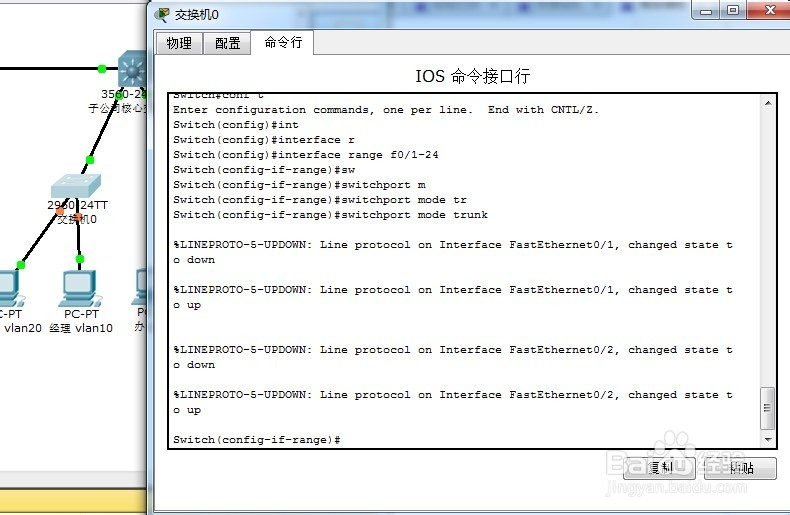

4、同理，修改交换机0的端口类型为truck，代码如下

【

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int

Switch(config)#interface r

Switch(config)#interface range f0/1-24

Switch(config-if-range)#sw

Switch(config-if-range)#switchport m

Switch(config-if-range)#switchport mode tr

Switch(config-if-range)#switchport mode trunk

Switch(config-if-range)#

】

5、将两个端口分别加入VLAN20和VLAN10，代码如下

【

Switch(config)#int

Switch(config)#interface f0/1

Switch(config-if)#sw

Switch(config-if)#switchport a

Switch(config-if)#switchport access v

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

Switch(config)#interface f0/2

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch(config)#

】

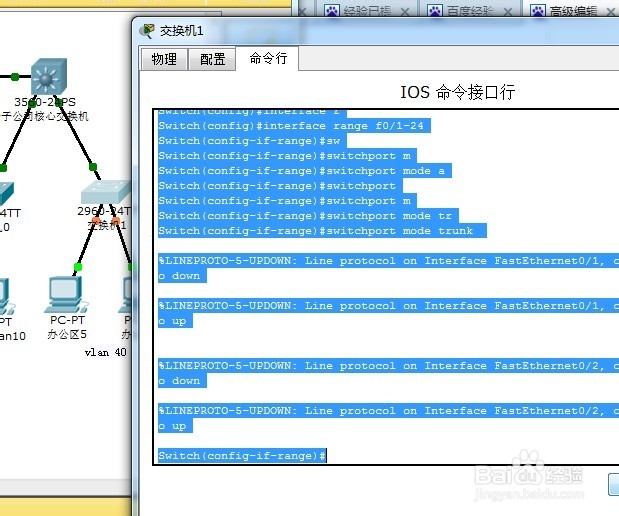

6、修改交换机1的端口类型，将所有端口加入VLAN40

【

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int

Switch(config)#interface r

Switch(config)#interface range f0/1

Switch(config-if-range)#switchport access vlan 40

Switch(config-if-range)#exit

Switch(config)#sw

Switch(config)#interface range f0/1-24

Switch(config-if-range)#sw

Switch(config-if-range)#switchport mode trunk

Switch(config-if-range)#

】

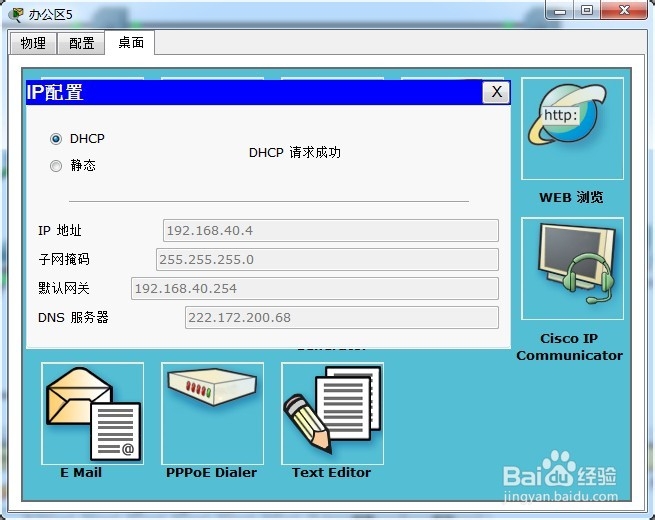

7、打开终端设备，将ip地址改为自动获取，就可以看见获取到了一个有效的IP地址
