Proe三维训练三百四十六简单实体

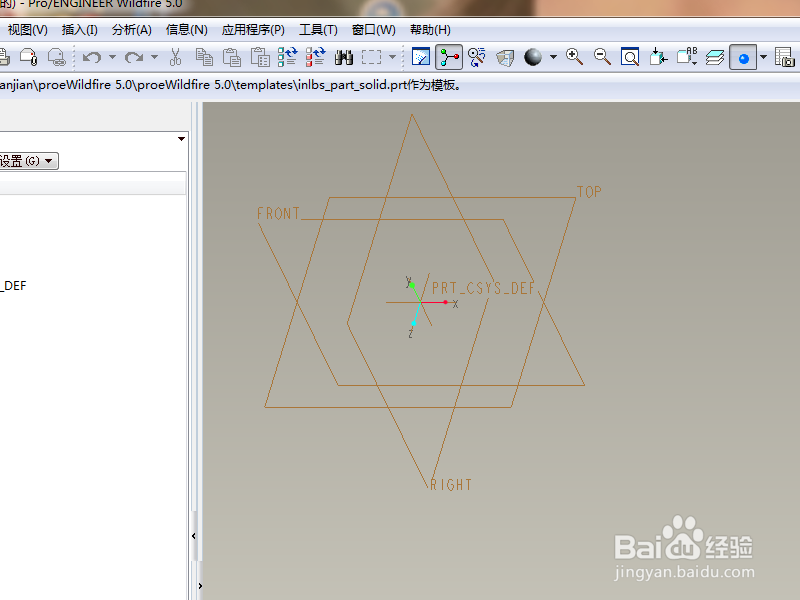

1、如下图示，

 打开Proe软件，新建一缺省的实体零件

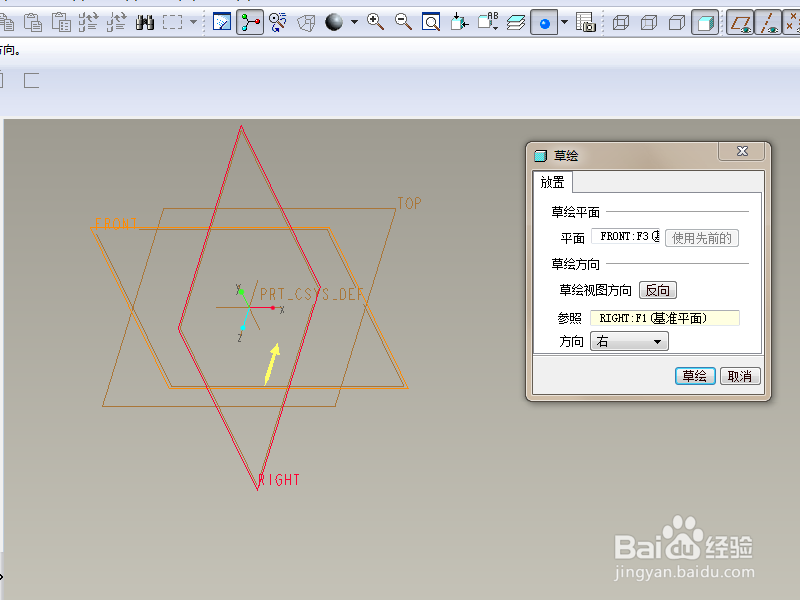

2、如下所示，

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

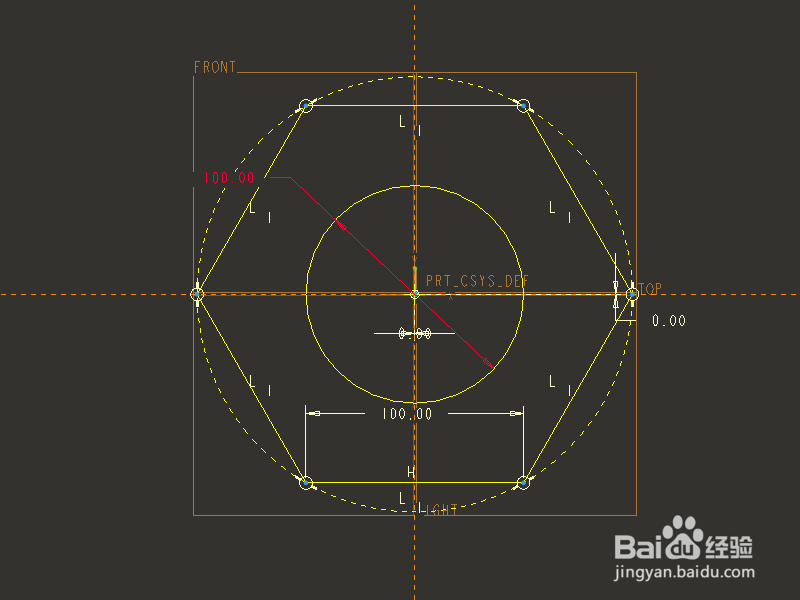

3、点击右边的草绘器调色板，双击六边形，

在草绘区域画一个六边形，

激活标注，圆心距离轴都是0，边长100，

激活圆命令，以原点为圆心画一个圆，双击修改直径100，

点击√，完成并退出草绘

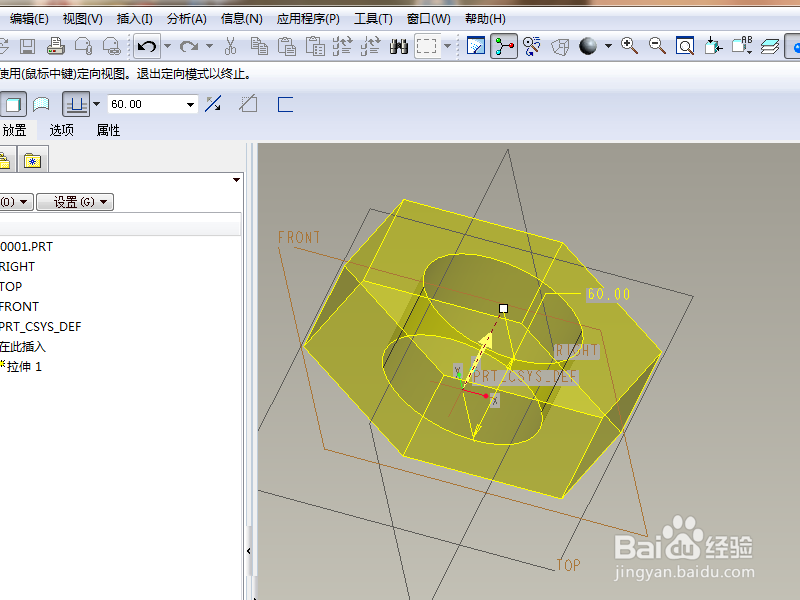

4、双击修改拉伸高度60，回车，完成并结束本次拉伸操作。

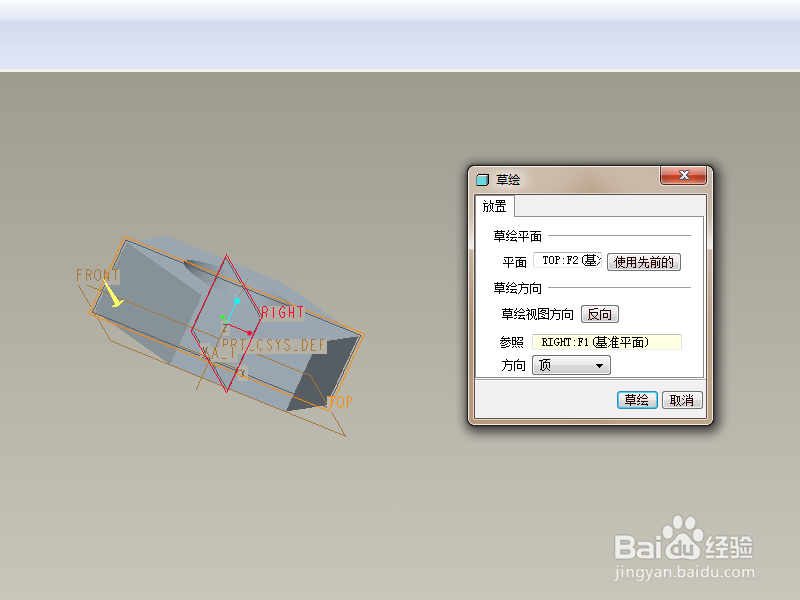

5、如下所示，

执行【拉伸——放置——定义——top面——草绘】，直接进入草绘。

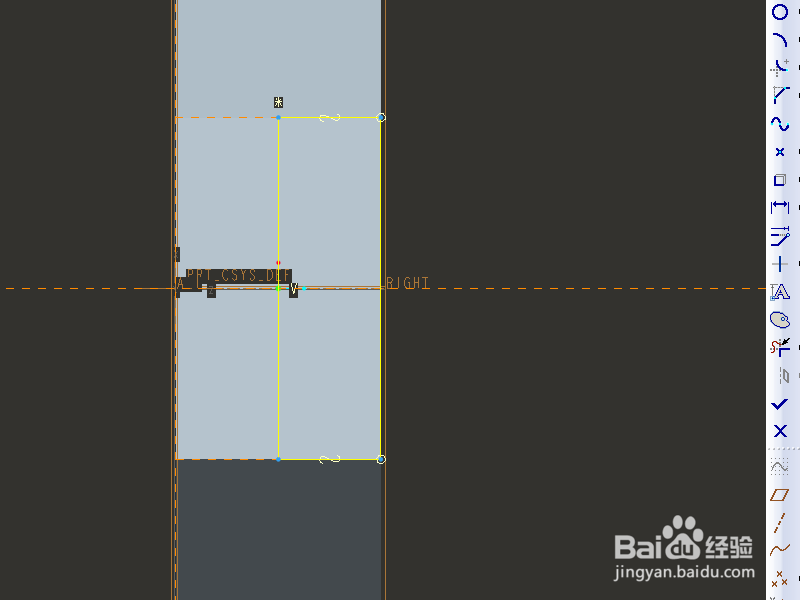

6、激活投影命令，投影出两条实体边线，

激活直线命令，连接中点和端点，

激活删除段命令，删除多出的线段，

点击√，完成并退出草绘。

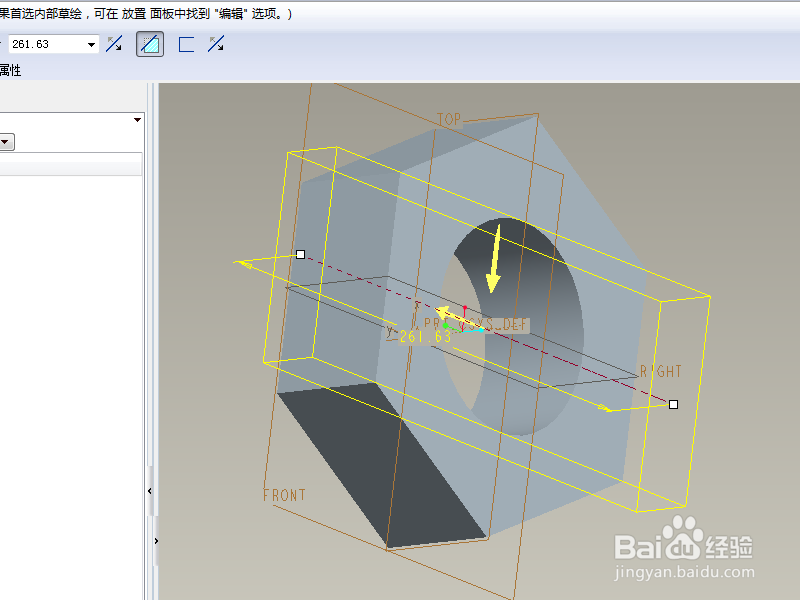

7、设置拉伸方式为双向拉伸，手动调整拉伸高度，超过实体即可，

点击“去除材料”，

回车，完成并结束本次拉伸操作。

8、隐藏所有的基准，

至此，

这个简单的实体就创建完成，

本次训练结束，
