CAD效果图系列：[12]曲柄

曲柄,与机架用转动副相连并能绕该转动副轴线整圈旋转的构件,最常见的是自行车的曲柄。

用c命令画一个半径为10mm的圆。



以10mm圆心为圆心画一个半径为5.5mm的圆。

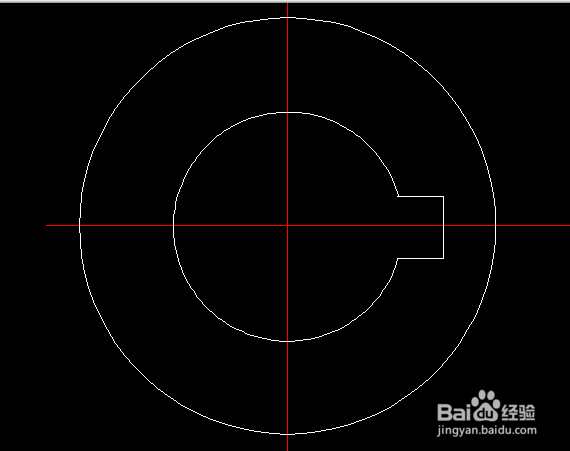

沿着圆心向右水平5.3mm,再垂直向上1.4mm位置为起点,然后向右水平画一条2.2mm的直线,然后垂直向下画到中心校。镜像再产生另一半。



用剪切tr命令,剪去步骤3与圆的相交部分。

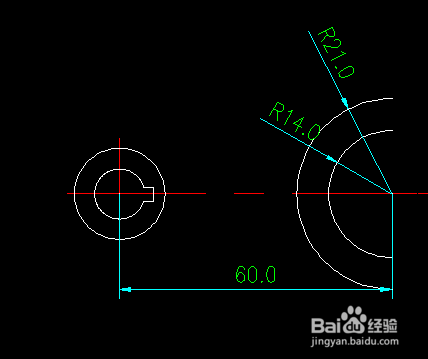

沿着10mm的圆心水平向右60mm位置为圆心,画二个同心半圆,半径分别为14mm,21mm。

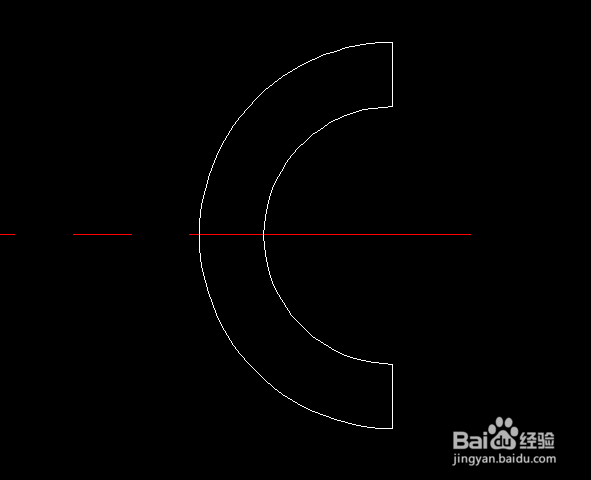

用直线连接步骤5的半圆的上下二点。

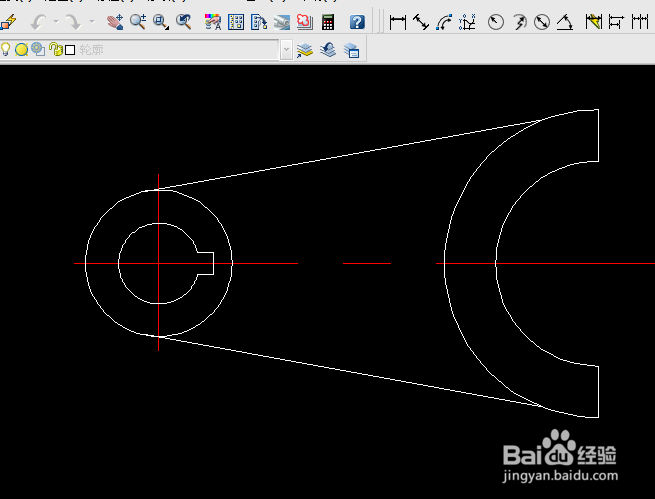

画出21mm半圆与10圆的二条切线,即可得到最终的曲柄图纸。
