教你快速上手防雷元件测试仪

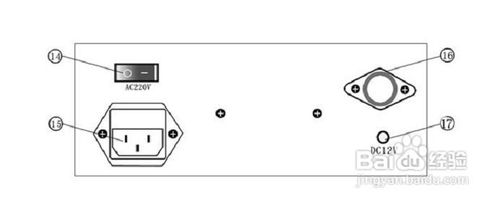

1、仪器的操作面板正反面分别如图：

2、电源：仪器背面板设有外接交流电源三芯插座。可接入220V，50Hz交流电。附件备有交流电源线。还设有外接直流电源12V/0.5A输入插孔,芯线为“+”极。用户自备电源线时应注意极性及线径；

3、准备：将仪器面板上的自锁按键开关全部置高位，调节“高压限制”旋钮顺时针方向旋到尽头（最大）和“电压预置”旋钮逆时针方向旋到尽头（最小）。将本机所备测试线分别插入面板“+”“—”测试孔。将外部电源接入背板相应电源插座（孔）；

4、打开电源开关,若仪器显示“000”表示仪器正常。

5、压敏电阻测试：按下“高压启停”键，开启高压后按下“测试”键，显示屏立即显示的是被测压敏电阻的击穿电压（U1mA），单位为“V”，约2秒钟后显示屏自动显示漏电流（I0.75U1mA），单位为“μA”，绿色指示灯随漏流显示同步点亮,持续约2秒后自行消失。

6、放电管测试：按下“高压启停”键，开启高压后按下“测试键”，测试电压以100V/S的速率从电压预置值开始上升，至绿色指示灯点亮后。此时显示屏显示电压为被测放电管的点火电压。
