3.使用寄存器模板点亮第一个LED灯

1、要想点亮开发板上的LED灯就先需要了骈禄笫杳解LED的原理图，下图中就是开发板上的LED灯的原理图，可以从下图中看出，给LED灯输出低电压，LED灯就可以被点亮，如下图：

2、下图中可以找到对应的LED1灯在芯片上的位置为PF9，所以给PF9端口输出低电压就可以使LED1灯点亮，如下图：

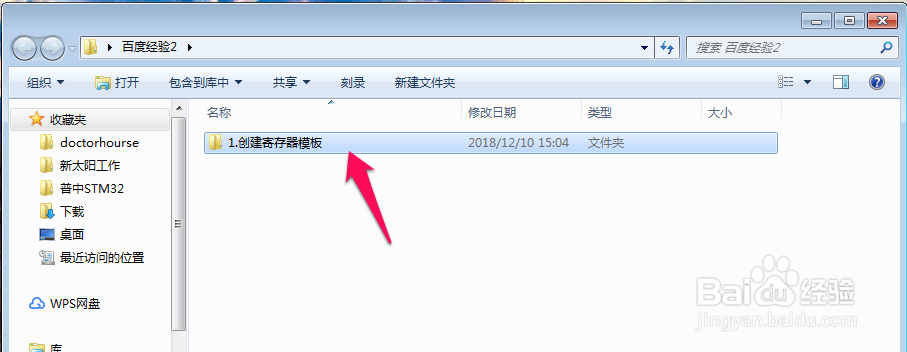

3、找到之前创建的寄存器模板，将这个模板进行复制，如下图：

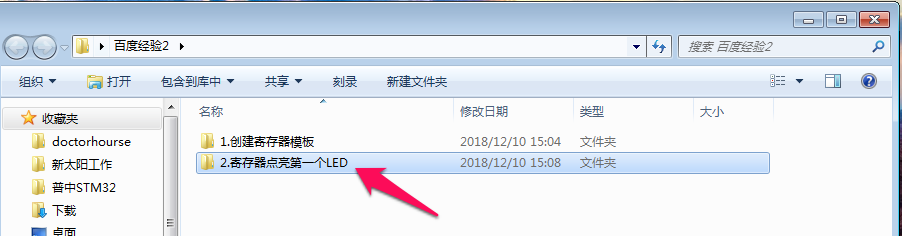

4、将复制之后的文件夹修改名称为【寄存器点亮第一个LED】，如下图：

5、打开对应的项目如下图：

6、然后打开【stm32f4xx.h】文件，在这个文件中输入以下代码，行1代码是b盟敢势袂lock2的基地址行3代码是AHB1总线的基哪纳紧萄地址行5代码是GPIOF的基地址行7代码是GPIOF的模式寄存器，由于地址前有【*（unsigned int *）】，所以表示的是模式寄存器的内容行9代码是GPIOF置位/复位寄存器如下图：

7、要想使GPIOF可用必须使对应的时钟可用，对应是RCC，下图中可以看出RCC也是在AHB1总线上，偏移地址是3800，如下图：

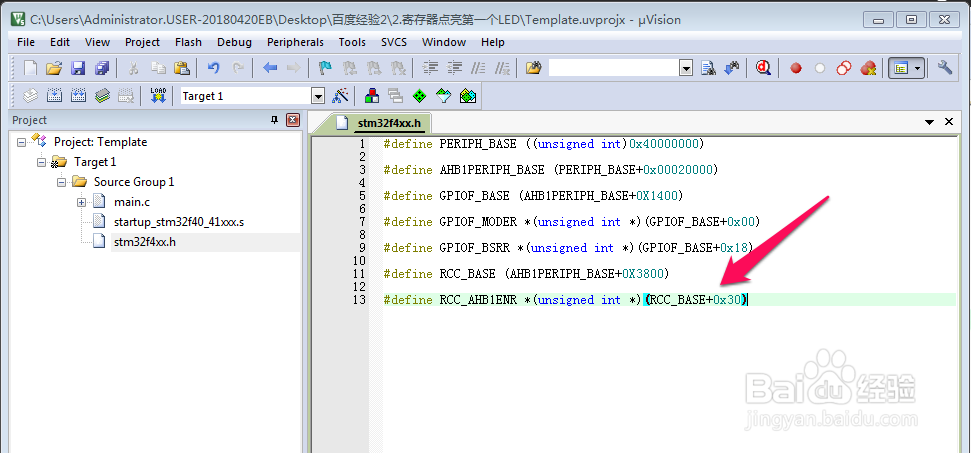

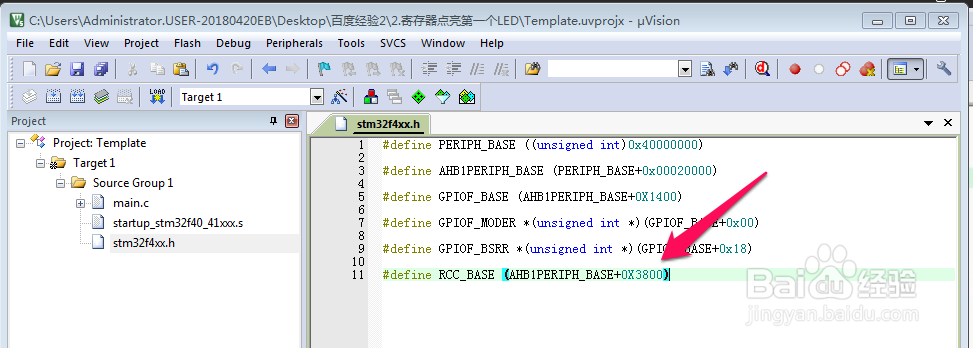

8、下图行11代码表示RCC的基地址，如下图：

9、从下图中可以看出AHB1外设时钟使能寄存器的偏移地址为30，如下图：

10、下图行11代码表示RCC外设时钟使能寄存器内容，如下图：

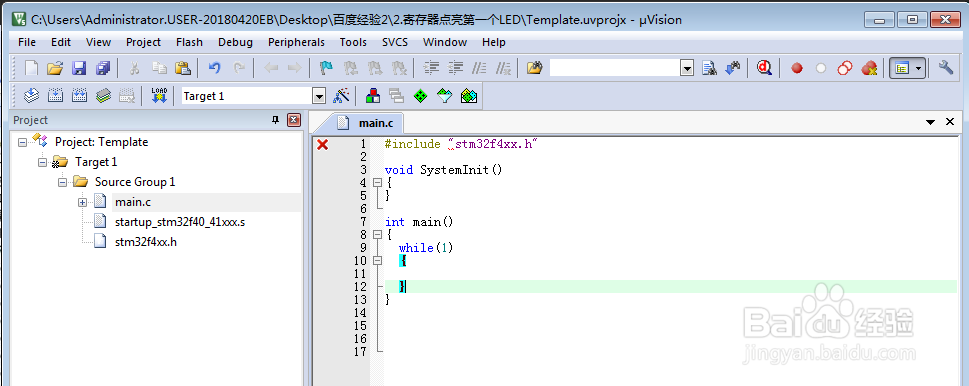

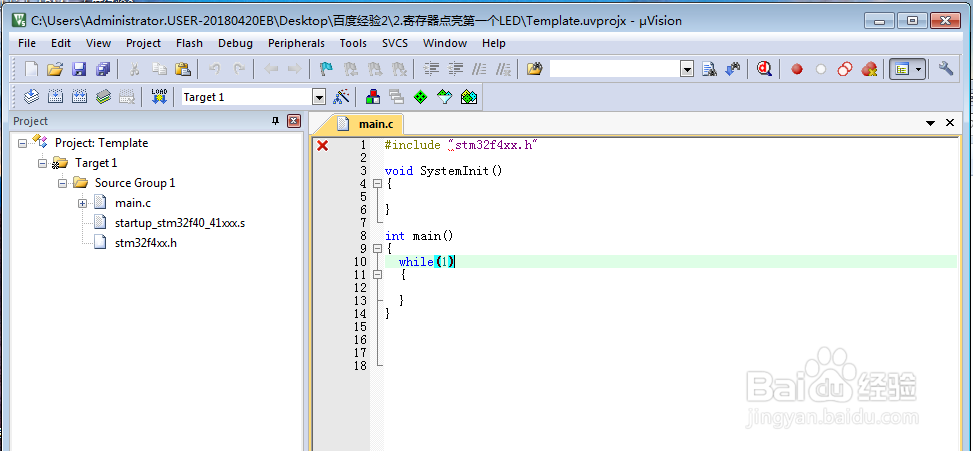

11、然后回到main.c窗口中开始写对应代码，如下图：

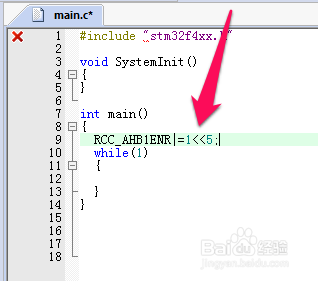

12、行9代码先设置RCC外设时钟使能寄存器为1，如下图：

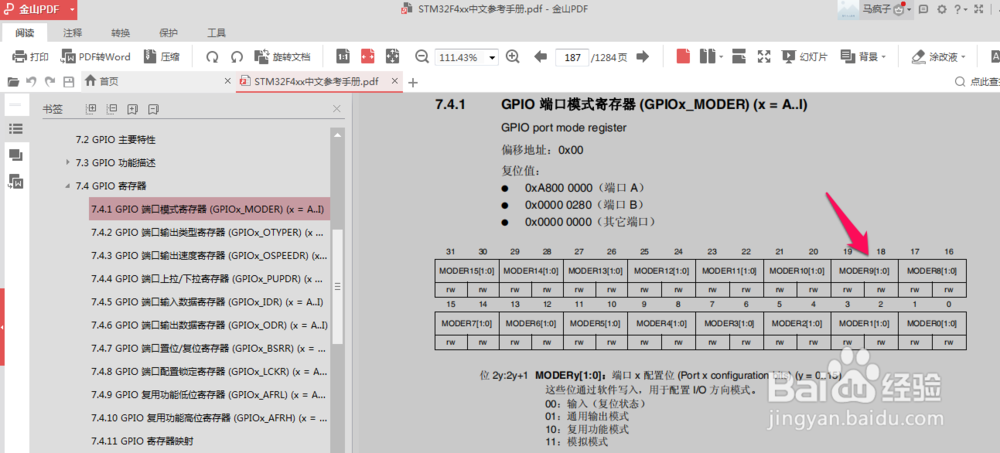

13、下图中可以看出GPIO端口模式寄存器的描述，这里要设置输出为低电压，这里需要设置为01（通用输出模式），如下图：

14、行10代码设置模式寄存器为输出模式，如下图：

15、下图中是设置GPIO置位/复位寄存器的设置方法，如下图：

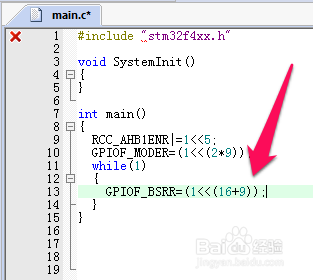

16、行13代码设置置位/复位寄存器为1，表示置零（也就是低电压输出），如下图：

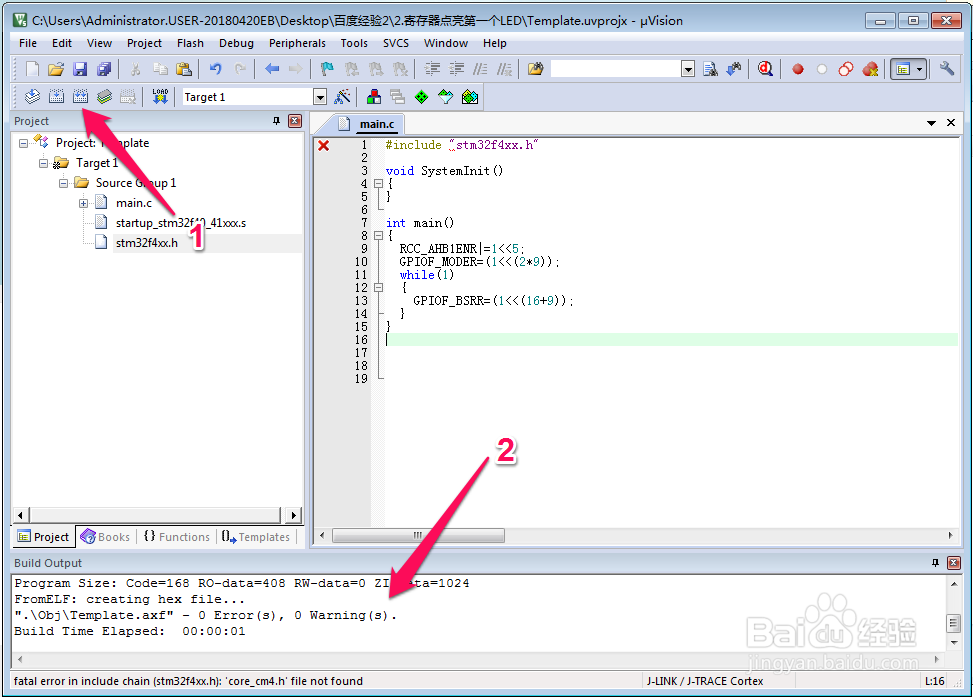

17、代码写完之后，点击编译，可以看出没有警告没有错误，如下图：

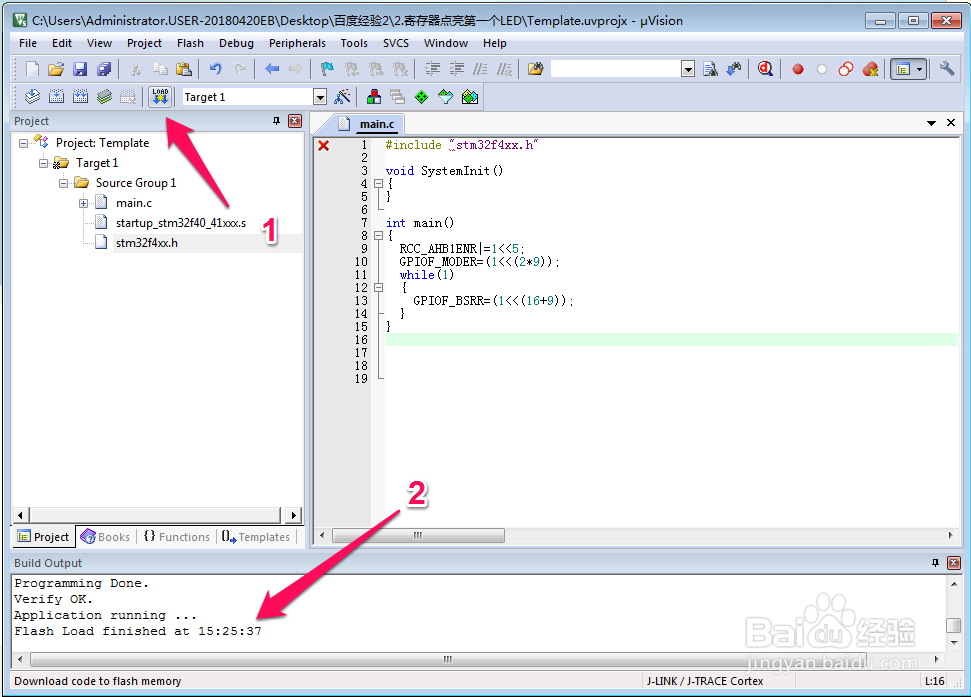

18、然后下载程序给硬件，如下图：

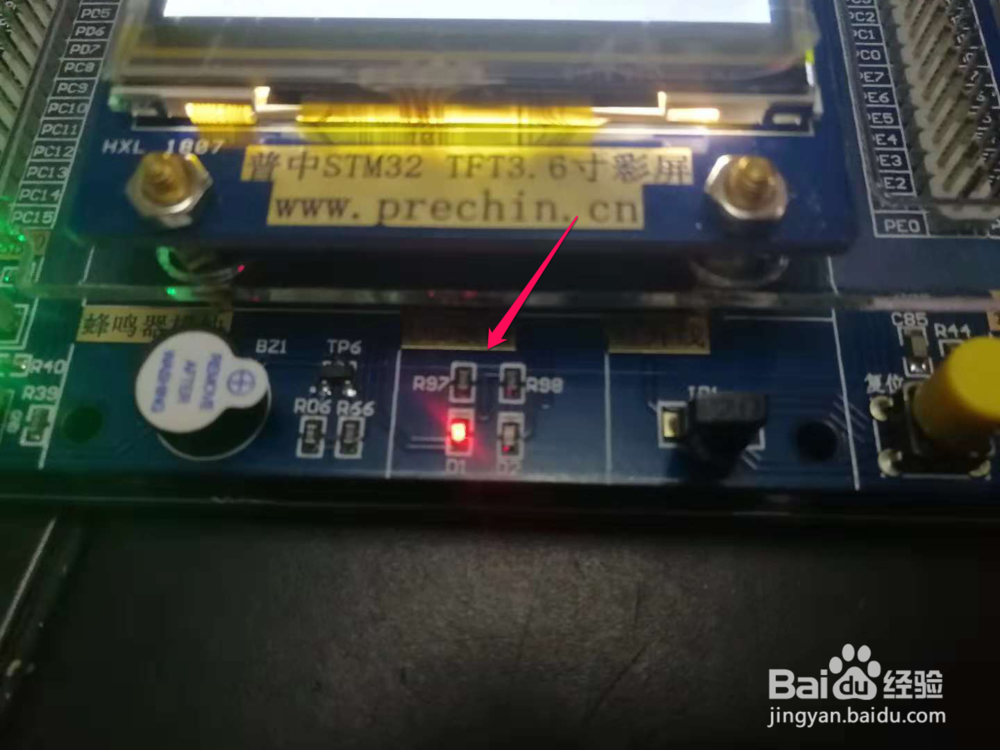

19、下图中就是硬件，可以看出LED1灯正常点亮，如下图：
