怎样剖析大功率投光灯

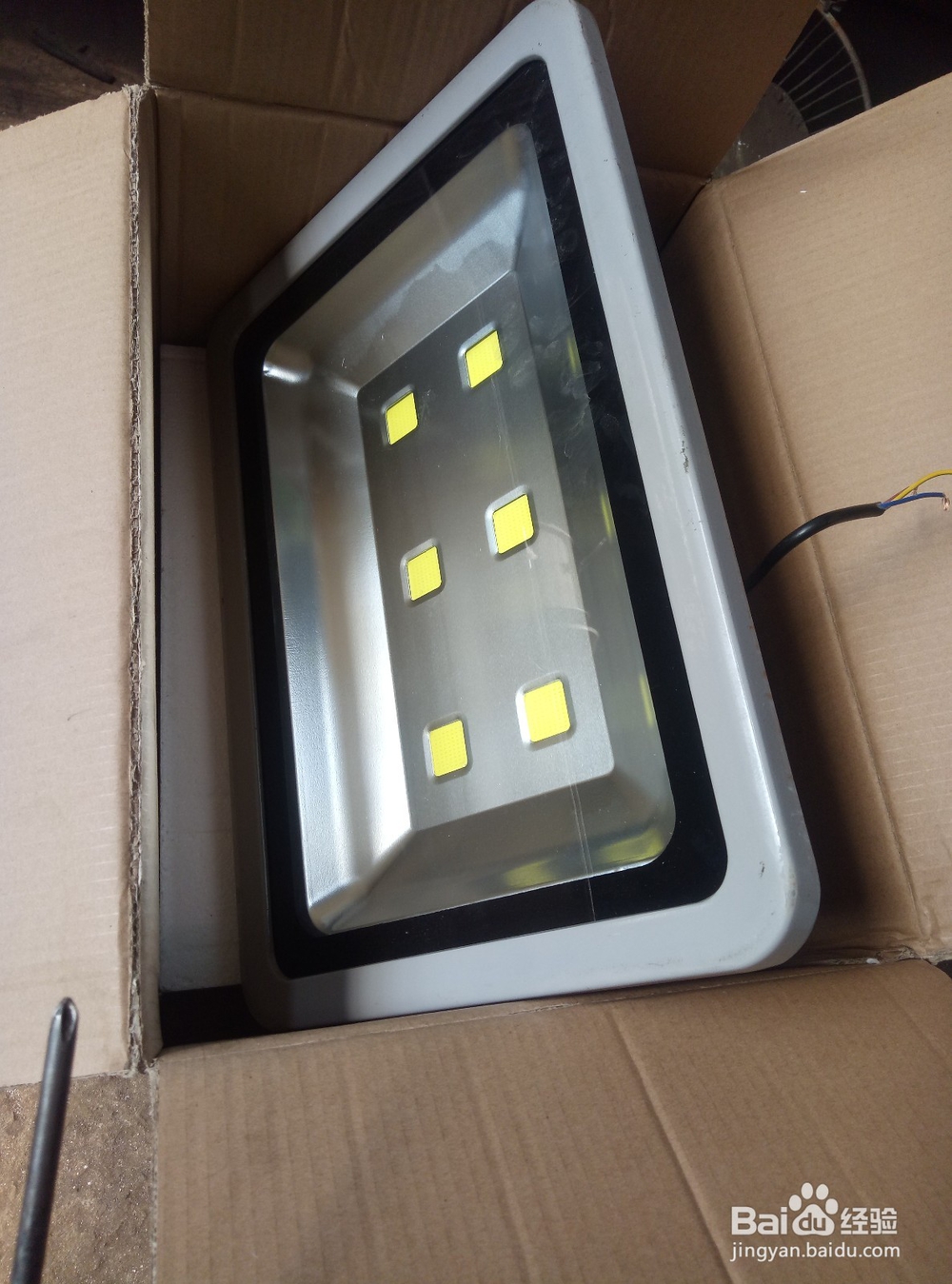

1、首先是断开电源再进行拆卸。

2、接着平放在平面上。可以先拆卸后盖，电源线也是从后盖进入的，这样是循着线进入，了解结构也容易理解。

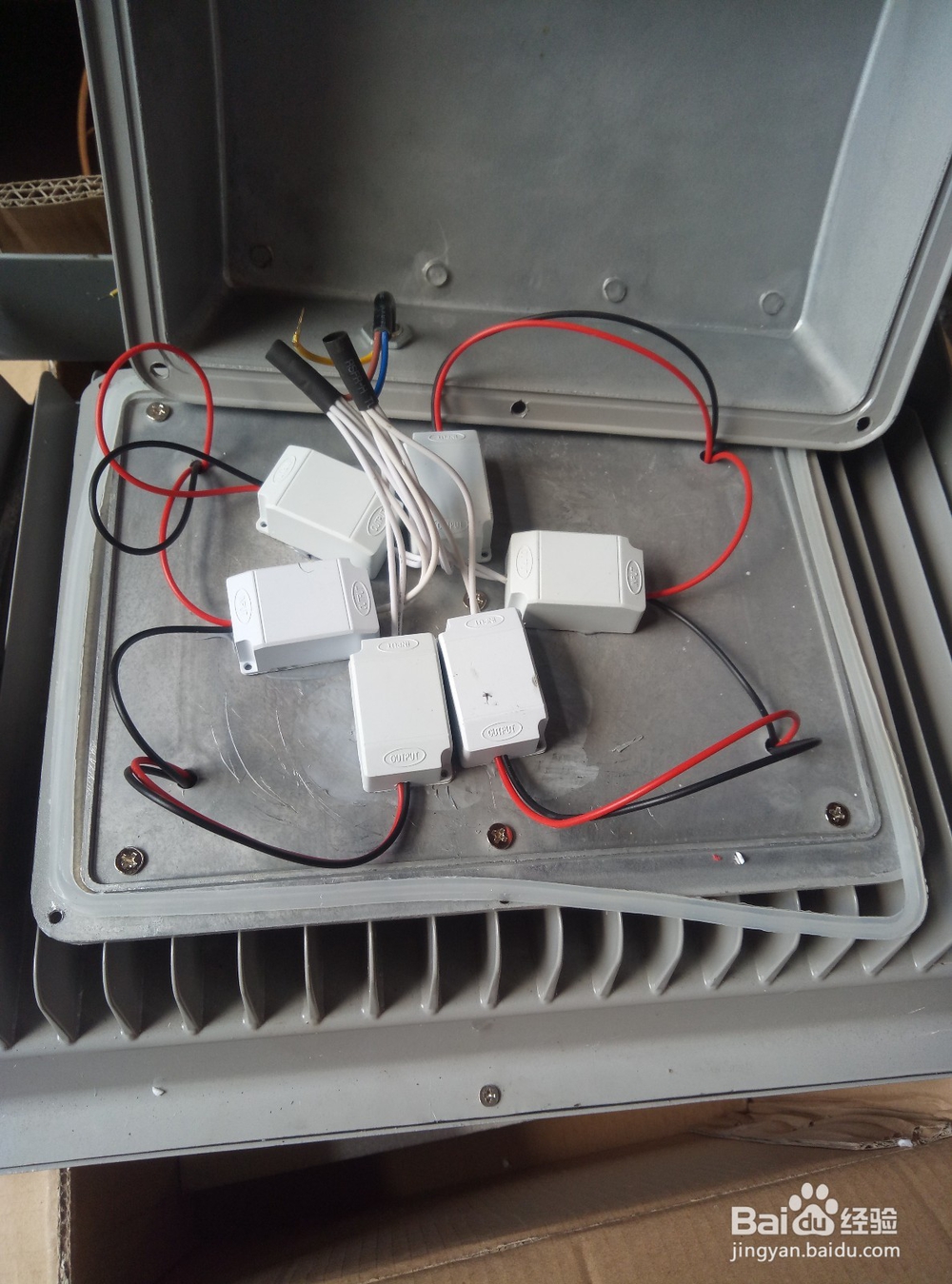

3、打卡后盖，里面就是电源线接入电路。电路是，进线处接了好几个方形塑料盒，这是LED灯专用电源盒。电源盒的一端颜色一样的线是进缏堋垌胯线，另一端红黑色的线是电源出线。红色是正极，黑色是负极。出线通过孔穿入另一面。

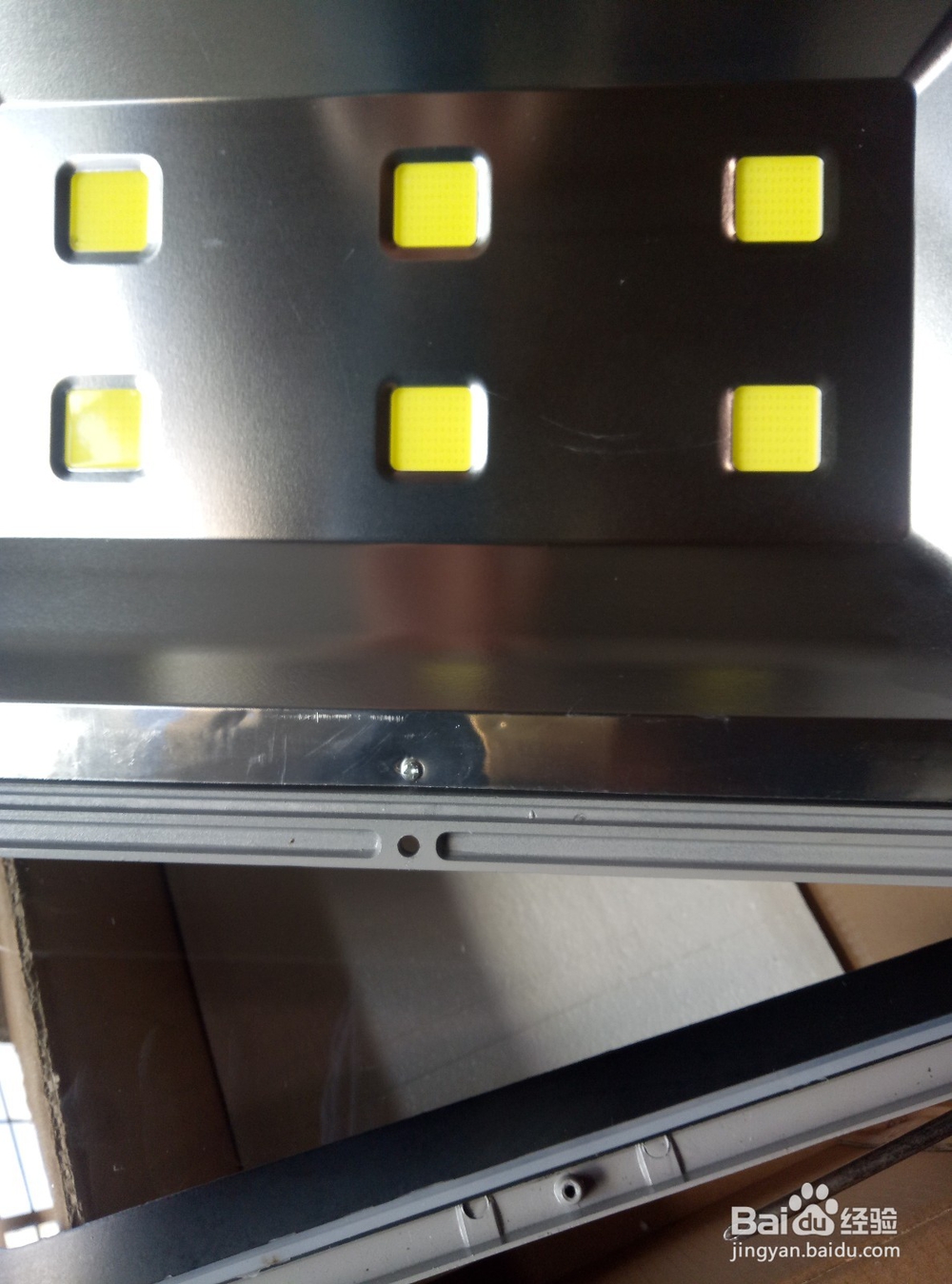

4、再使用螺丝刀把底部边缘的面板螺丝拆掉。移开玻璃面板和固定框。里面就是灯珠反光罩。

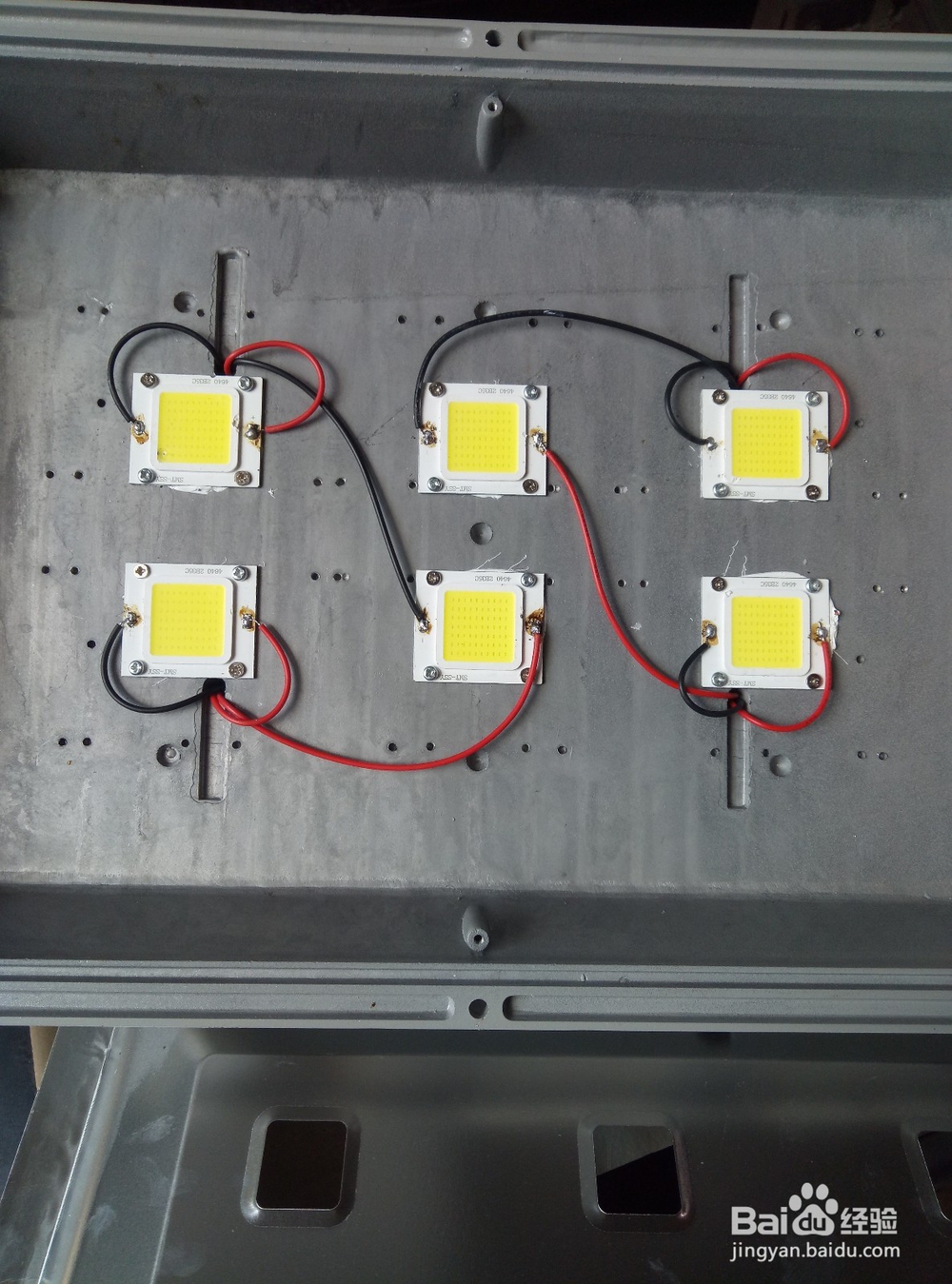

5、拆开反光罩，如下就是灯珠的安装形式和连接实物图。即红色线接灯珠板的＋，黑色接灯珠板的_位置。
