MSR30-11E配置联调步骤
1、将PC 作为TFTP Server。
2、在PC 上启动终端仿真程序
1、配置tftp文件路径：示例为d:/ 并把配置文件放置在d:/下
1、连接并驱动 Console线。
2、右键我的电脑（计算机）------属性------设备管理器-----端口查看com口所在的端口
3、打开CRT.选择快速连接。
配置如下图所示：
4、然后配置Client 和Server 的IP 地址为同一网段：以保证路由器与PC 的网络互通。本
�配置PC 的IP 地址为192.168.1.2/24。
5、�可以采用ping 命令来检验两端是否连接成功。
将PC防火墙关闭了(方便交换机和PC联通性测试)
在cmd下

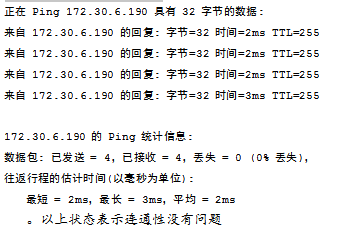

Ping测试路由器联通性：

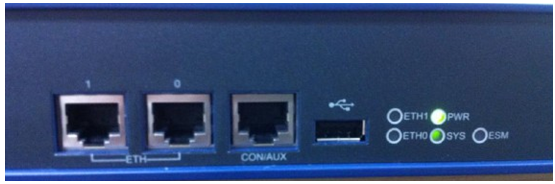

6、参考准备阶段步骤1和步骤2内容搭建并启动TFTP服务器，使用串口线连接路由器的Console口，并使用网线连接笔记本电脑和设备的Eth0/0口（详见下图）
7、校验步骤
步骤1：在CRT下回车查看设备名称是否与地方名不一样
如果不同，请尝试重新刷入配置。
8、步骤2：在CRT下输入：dis int s1/0
如果看到前两行（红色字体部分）为“DOWN”则说明电信线路异常：
Serial1/0 current state: DOWN
Line protocol current state: DOWN
请先尝试，将图中线上标注”LINE RX”和”LINE TX”连接的线对调。
9、再重复上述测试步骤，如果显示：
Serial1/0 current state: UP
Line protocol current state: UP
则说明连接正常。如果依然为DOWN，请联系当地电信接口人保修
10、步骤3：在CRT下输入：ping x.x.x.x
如果显示以下内容：
x.x.x.x不掉包，
说明设备网络配置和电信线路基本正常。
11、如果显示以下内容：
PING x.x.x.x data bytes, press CTRL_C to break
Request time out
Request time out
说明设备网络配置或电信线路不正常
12、步骤4：校验VRRP
校验前，请先依照方案连接物理线路（交换机上下级之间接口，并确定接口已经有电信号）没有连接，将导致测试异常。
13、通过在CRT下输入：dis vrrp
如果显示（红色部分的master）：
IPv4 Standby Information:
Run Mode : Standard
Run Method : Virtual MAC
Total number of virtual routers : 1
Interface VRID State Run Adver Auth Virtual
Pri Timer Type IP
---------------------------------------------------------------------
Vlan100 100 master 150 1 None x.x.x.x
说明网络连接正常，
14、如果显示（红色部分的Initialize）
IPv4 Standby Information:
Run Mode : Standard
Run Method : Virtual MAC
Total number of virtual routers : 1
Interface VRID State Run Adver Auth Virtual
Pri Timer Type IP
---------------------------------------------------------------------
Vlan100 100 Initialize 150 1 None x.x.x.x
说明网络连接异常，请确认所有物理线路连接正常后，
1、在SecureCRT中：
输入：tftp 192.168.1.2 get xxx.cfg startup.cfg
等待提示：The file startup.cfg exists. Overwrite it? [Y/N]:
输入：y
看到：File downloaded successfully.说明导入成功
2、(2) 重启设备
输入：reboot
等待提示：This command will reboot the device. Current configuration may be lost in next startup if you continue. Continue? [Y/N]
输入：N
等待提示： This will reboot device. Continue? [Y/N]
输入：y
看到：Reboot Fabric by command. 说明重启命令输入成功。
看到：
3、说明正在重启（设备风扇高速运转）
看到：
User interface aux0 is available.
Press ENTER to get started.
说明重启完成。至此配置导入成功。
