网络收银字符叠加器如何安装

1、安装前拓扑图，记得要看仔细

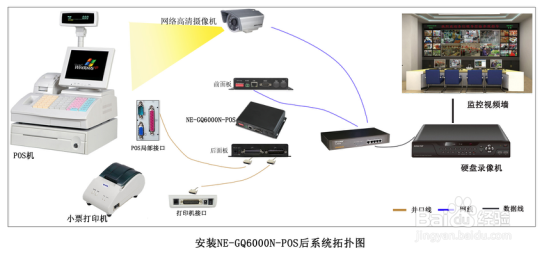

2、安装后拓扑图，你找出两张图片的不同了吗？

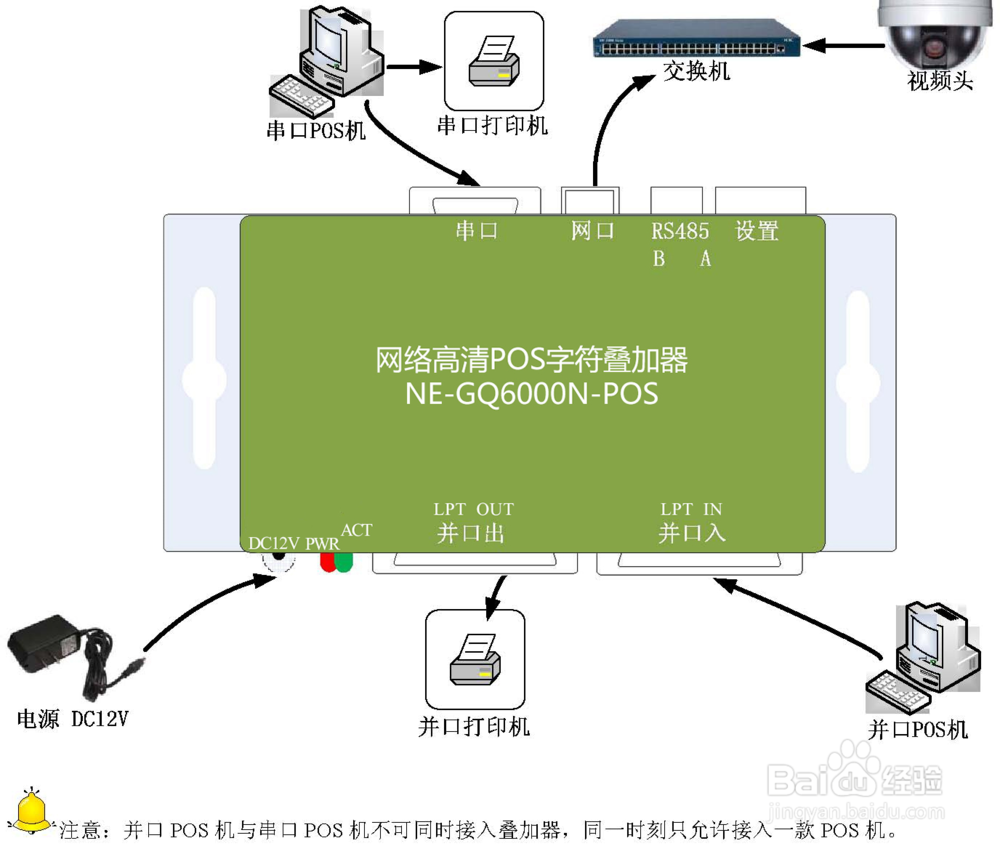

3、系统安装示意图如下：

4、电源：

系统有专门的抗干扰稳压电路，可以输入电源范围DC12～24V，我们配送一个220V转12V的电源适配器；供电正常后，电源指示灯(PWR)亮，系统工作指示灯(ACT)闪烁。

5、网络连接：

使用一条网线将叠加器的网口与网络摄像头所在局域网内的交换机连接。

6、连接说明：

1、并口POS机的安装方法

首先将POS机与小票打印机连接的并口线断开，然后将POS机连接线端口接入叠加器主机的LPT IN端口，并用出厂配置的并口线连接小票打印机与叠加器主机的LPT OUT端口，连接完成后供电即可正常工作

注意，并口线不支持热插拔，应在断电状态下连接并口线，否则设备无法运行。

7、串口POS机的安装方法

将POS机与小票打印机连接的串口线断开，使用1分为2线将POS机分别连接小票打印机和叠加器主机，连接完成后供电即可正常工作。
