UG12.0用布尔相交创建连接双耳的方法

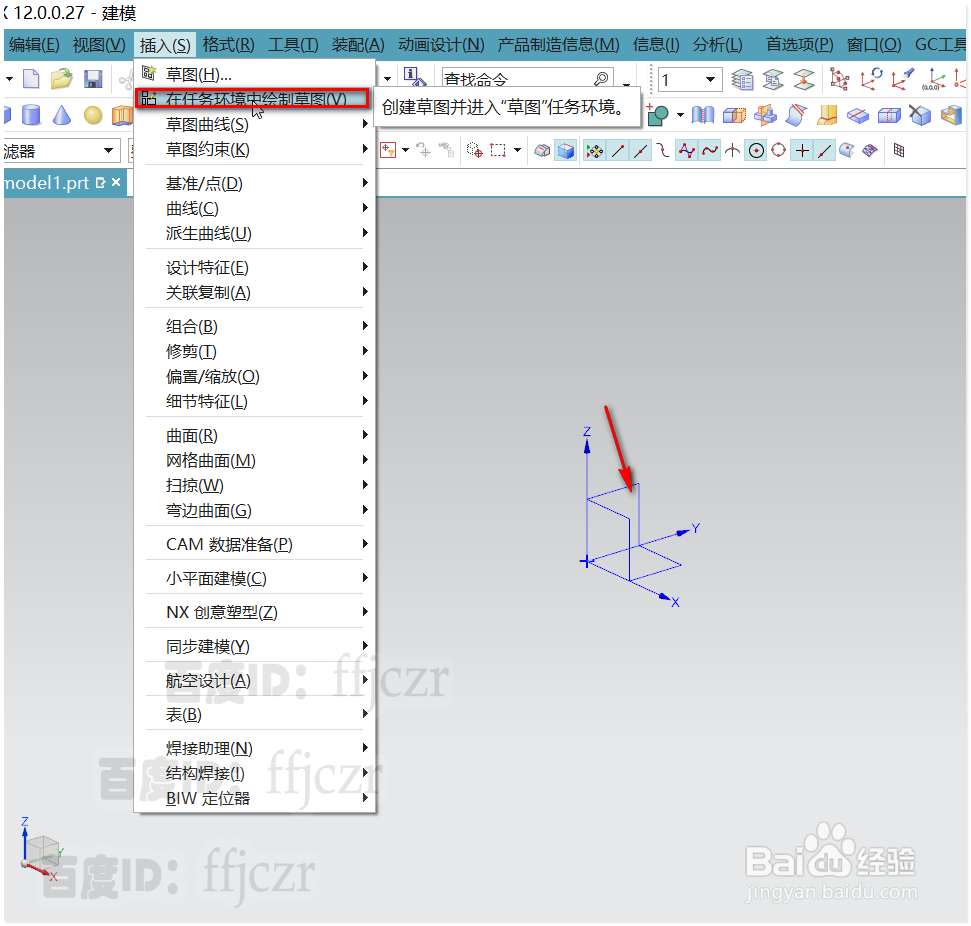

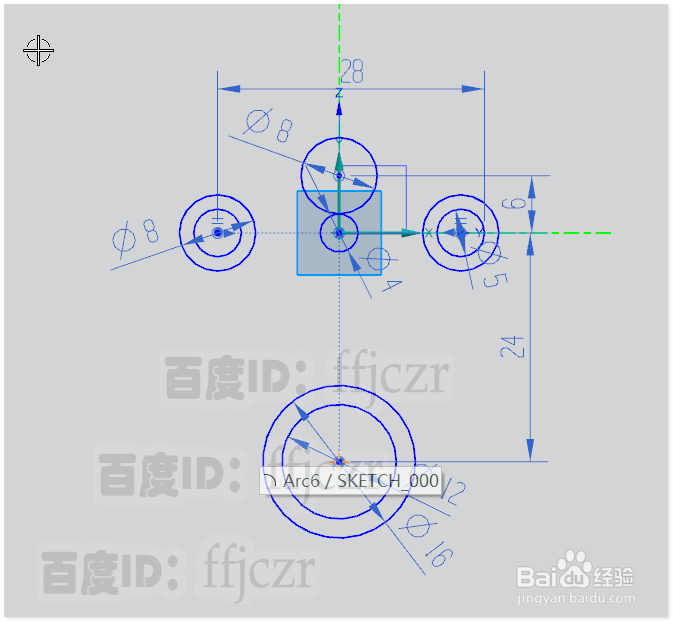

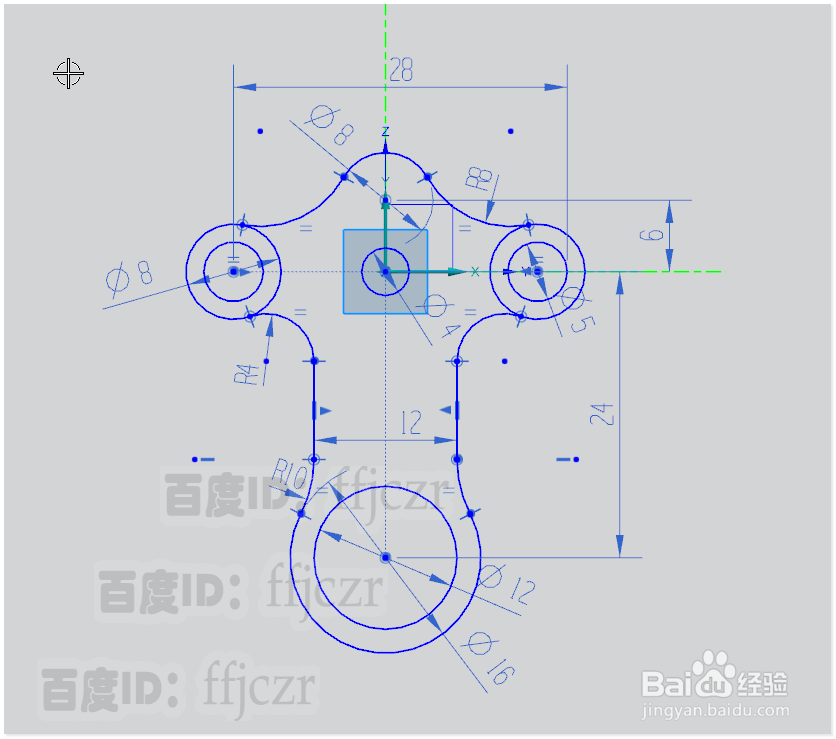

1、 选用在任务环境绘制草图，以YZ面为草绘平面。在坐标原点绘出一直径为4的圆。在Y轴正方向上绘出直径为8距离坐标原点为6的圆，在Y轴负方向距离原点为24处绘出二个同心圆直径为12、16；在X轴正向上距离原点14处绘出二个同心圆直径为5、8，并将这组同心圆镜像到X轴负向上。

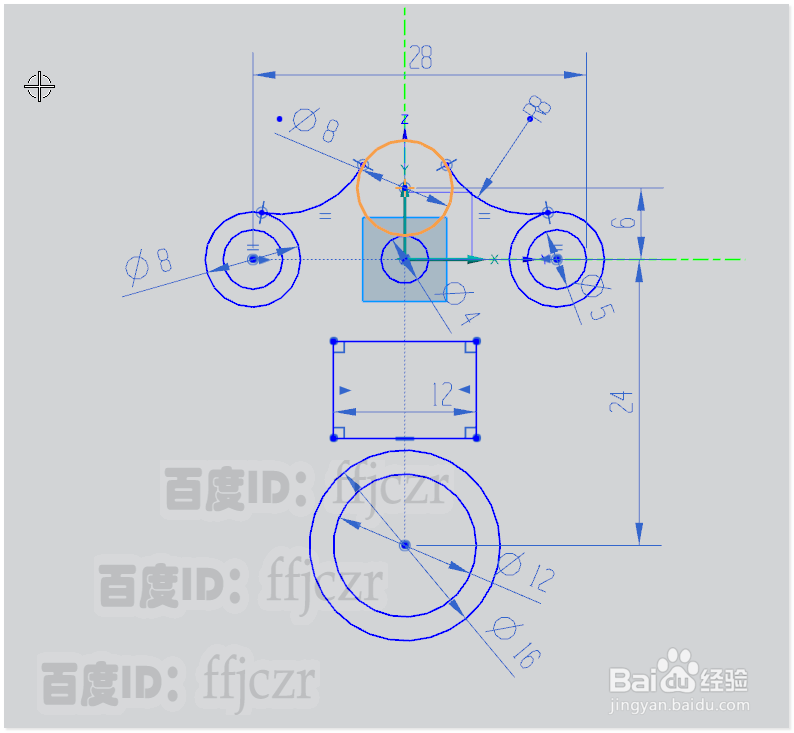

2、 在Y轴负向上添加一个两边与Y轴对称的矩形，长为12，宽度不用定，烂瘀佐栾这矩形只是倒角用的参考。 用倒圆角命令，将Y轴上的圆与X轴左右两边圆进行倒半径为8的圆。用修剪命令将多余的线去掉。

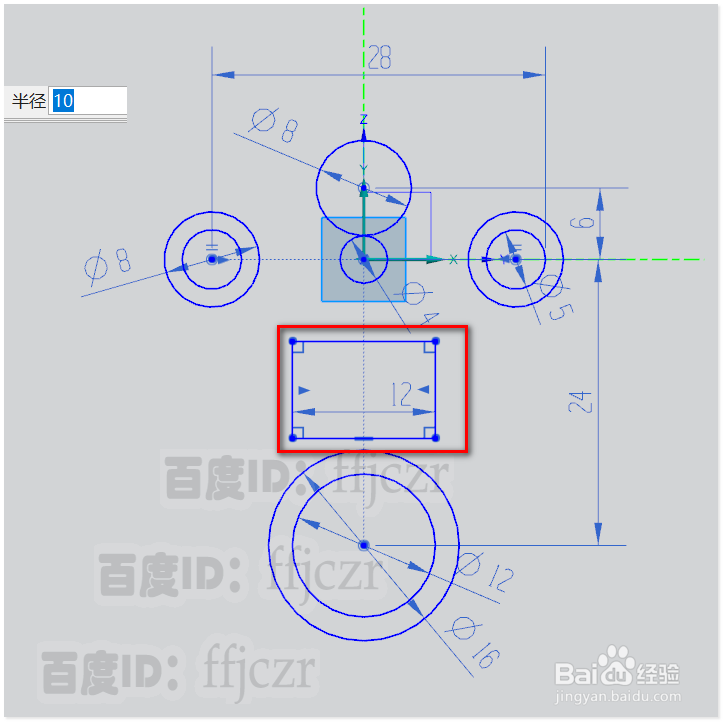

3、 用倒圆角命令，将第2步创建的矩形与Y轴负向上直径为16的圆进行倒半径为10的圆；将矩形与X轴两边的圆进行半径为4的倒圆。退出草绘模式，最终得到完整的截面线。

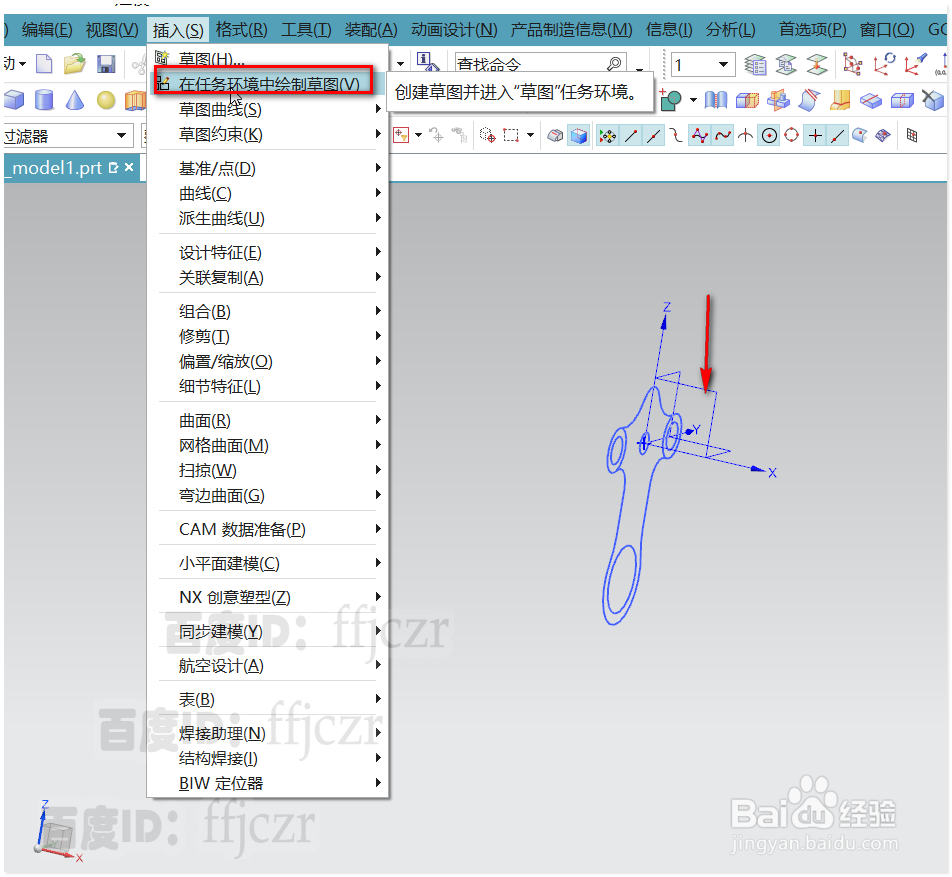

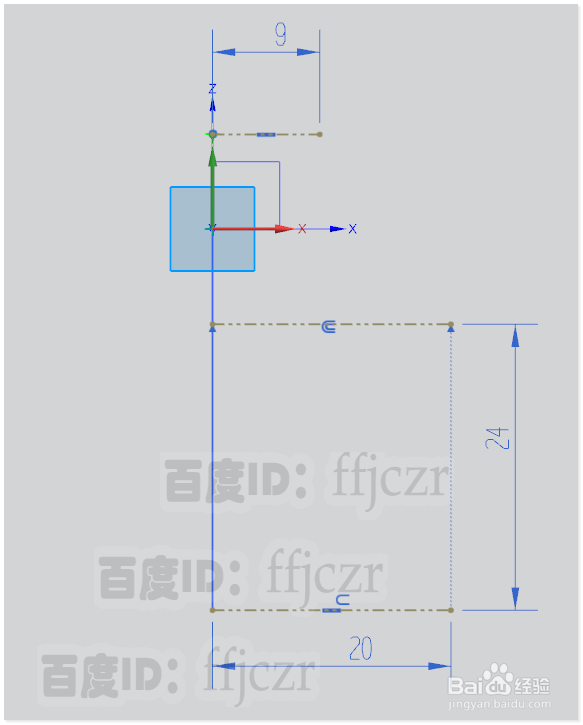

4、 再次选用在任务环境绘草图，以XZ面为草图平面；根据上步的截面线绘出3 条参考线。

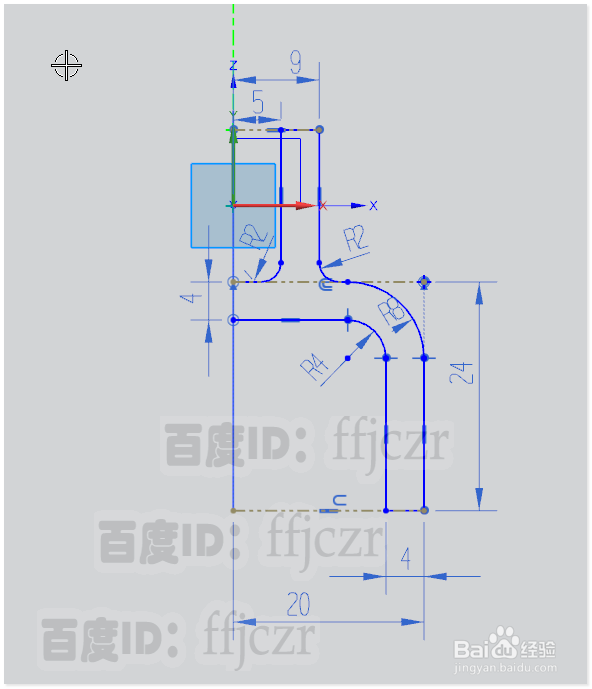

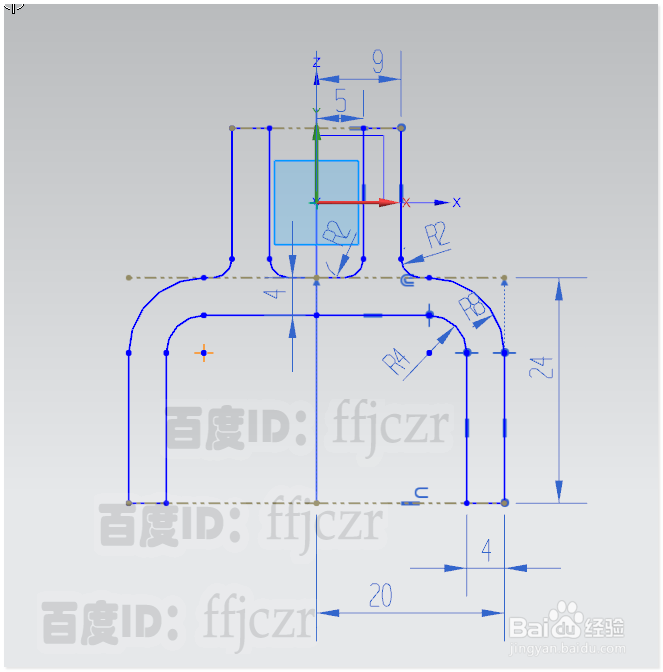

5、 根据参考线，在第一象限处绘出截面线；具体数据如图所示；用镜像曲线命令将第一象限的截面线镜像到第二象限。得到完整的截面线。

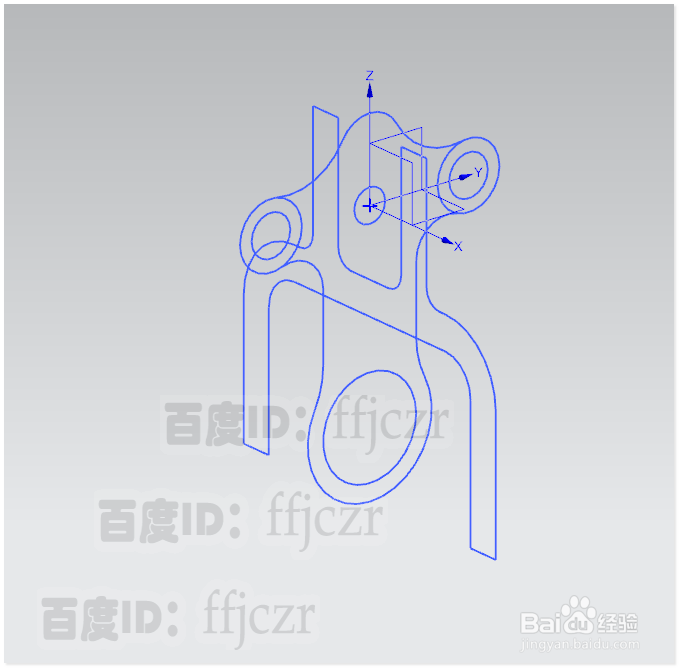

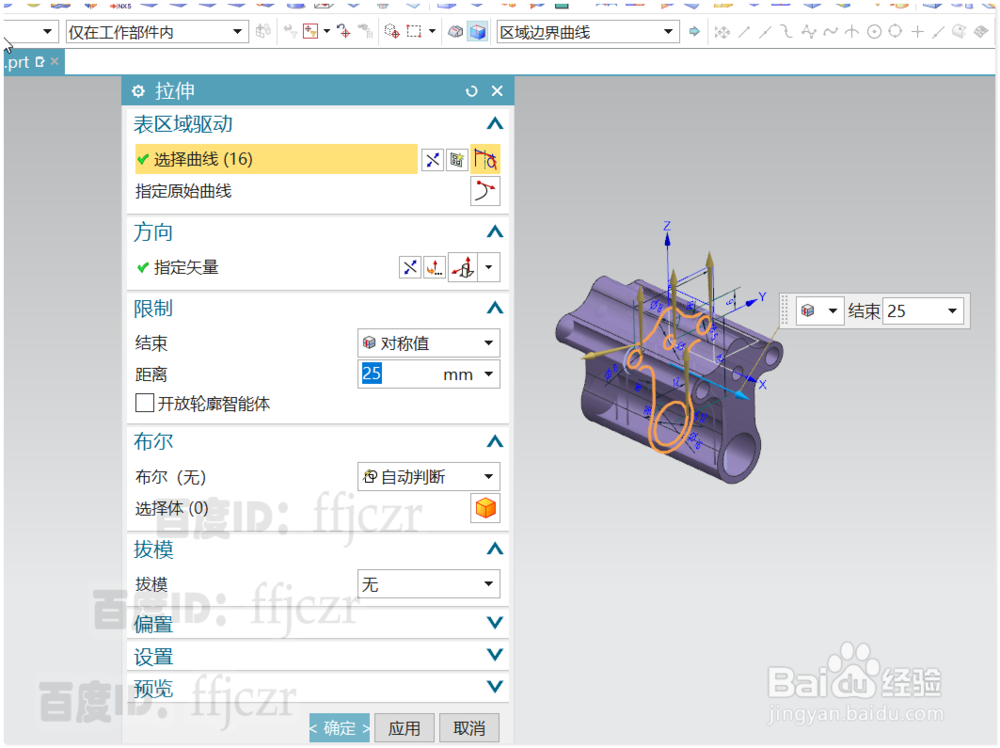

6、 回到建模模式中，可以看到工作区内已有二个不同方向的截面线。 选用拉伸命令，选择第3步得到的截面线进行拉伸。拉伸方式为对称拉伸，距离为25.

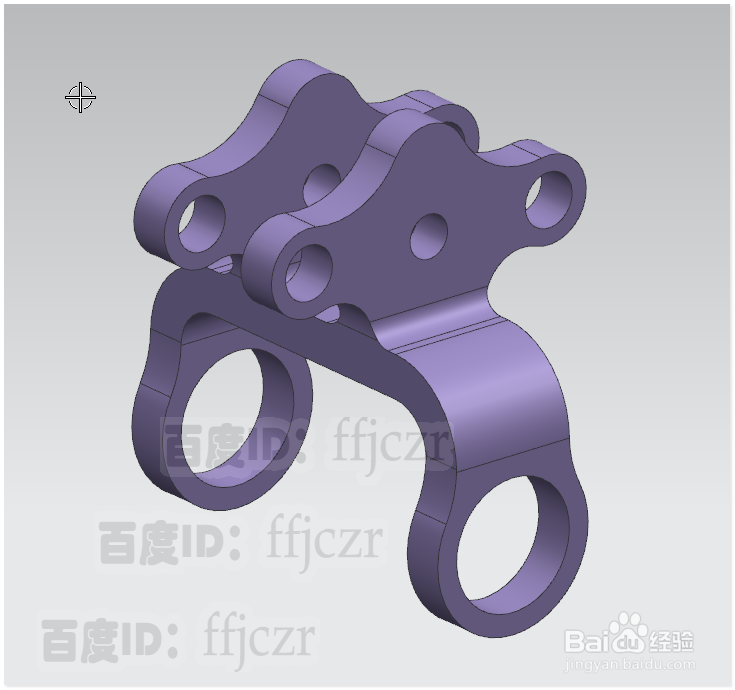

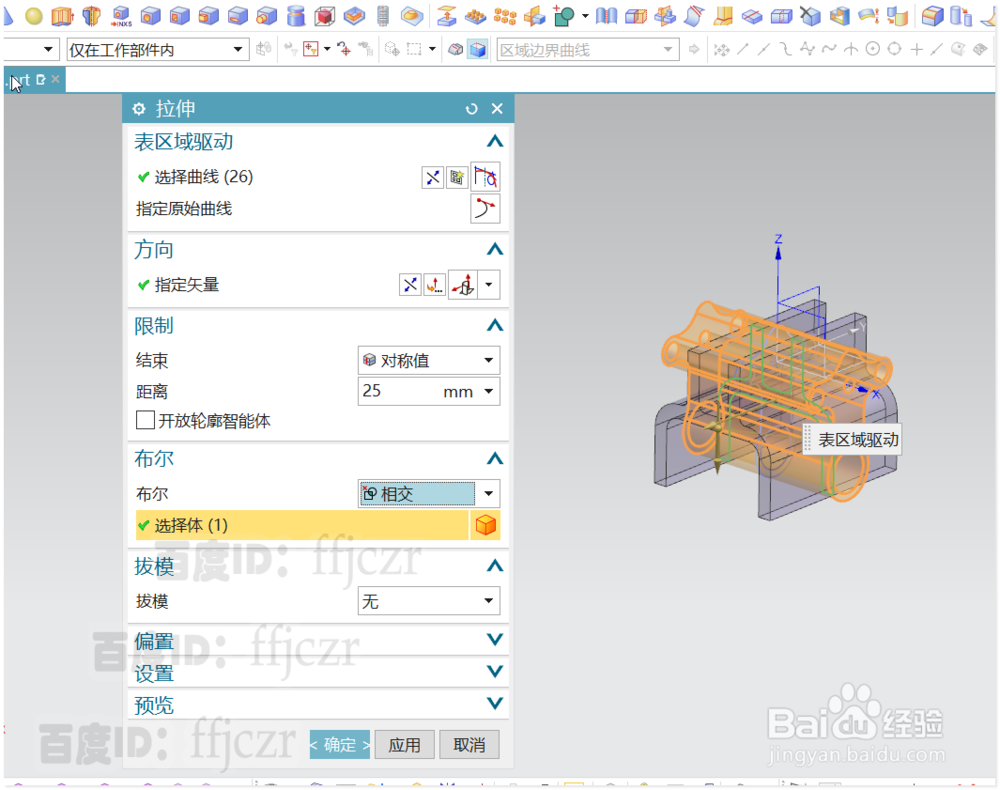

7、选用拉伸命令，选择第5步得到的截面线进行拉伸。拉伸方式为对称拉伸，距离为25.选用布尔相交。得到最终模型。
