串口屏MODBUS教程_按钮控件文本控件的使用教程

1、1.1.1 新建工程

打开菜单【文件】→【新建工程】，弹出新建工程窗口，设置好工程名称、路径、设备类型，点击【确定】，如图所示；

2、1.1.2配置 MODBUS 协议

如图所示，打开菜单【工具】→【协议与变量设置】，点击左侧文件路径，在右侧的协议设置栏，设置协议类型，本例程设置MODBUS主机模式。详细设置说明参考3.3 章节。

3、1.1.3 画面配置

工程配置方式采用画面和MODBUS逻辑同时进行。工程逻辑结构采用首页建立导航按钮控件，不同按钮控件切换到不同的画面，每个画面有返回首页按钮控件。如图46所示，以下为对工程各个画面配置的介绍。

4、1. 首页

【首页】画面中建立两个按钮控件，如图所示，按钮控件可以切换到对应画面。

5、在按钮控件（控件ID：1）的属性栏中，触控类型为“切换画面”；目标画面为“按钮控件”。按钮控件配置如图所示，另一个按钮控件同理。

6、2. 按钮控件

【按钮控件】画面，当MODBUS协议版本中，按钮按下或弹起时可以执行一些预设的逻辑操作。

按钮控件配置步骤：

(1) 画面中添加一个按钮控件（控件ID：1），作为控制从机关机，如图所示；

7、(1) 在【协议与变量设置】中添加一条逻辑处理，该逻辑处理的用途为“按钮按下”，执行动作为“设置变量”，变量为“机组状态/开/关机”，数值为“1”，如图所示。

8、此时，编译工程并运行虚拟串口屏，和Modbus Slave软件联机，当按下按钮控件（控件ID：1），从机设备的状态为关机。同里，按钮按下时还可以用于保存寄存器的变量设置、增量调节等功能。

注：把本例程的工程下载到串口屏或运行虚拟屏时，和MODBUS  Slave软件联机，相关操作参考《【MODBUS】串口屏_应用文档_V1.0.pdf》文档，后面不在累述。

9、3. 文本控件

【文本控件】画面，文本控件主要是用于显示绑定的变量值。对于线圈、保持寄存器等可读写类型的变量，可以设置“输入方式”为弹出系统键盘输入，通过弹出的键盘对绑定的变量值进行修改。另外可以绑定修改显示颜色、闪烁的逻辑处理。

文本控件使用方法：

1. 画面中添加一个文本控件（控件ID：1），作为显示电压值；详细配置如图所示；

10、在【协议与变量设置】中添加4条逻辑处理：

l 第1条：用途为“控件绑定”，绑定变量“电压”；

l 第2条：用途为“设置颜色”，颜色设置为红色（RGB（255,0,0）），执行条件为“电压”的值大于“250”；

l 第3条：用途为“设置颜色”，颜色设置为黑色（RGB（0,0,0）），执行条件为“电压”的值小于“250”；

l 第4条：用途为“文本闪烁”，执行条件为“电压”的值大于“250”。如图所示；

11、在添加一个文本控件（控件ID：2），作为显示电流值，且在其属性栏窗口中绑定“电流”变量，如图所示；

12、此时，编译工程并运行虚拟串口屏，和Modbus Slave软件联机，实时显示电流电压的数值。当“电压”的值大于250时，文本显示为红色并闪烁，如果“电压”的值小于等于250时，文本显示为黑色，并且不闪烁。

13、 按钮控件说明和文本控件说明

【按钮控件说明】和【文本控件说明】画面分别对按钮控件和文本控件的操作方法说明，无其它功能。

14、1.1.4 运行预览

本例程屏幕作主机，使用Modbus Slave软件作从机；Modbus Slave软件模拟响应串口屏的请求指令。运行虚拟屏，与Modbus Slave建立联机，运行效果如图414所示。

1、在大彩的上层软件Visual TFT把工程编译成功后，可以通过以下两种方法下载到大彩串口屏设备中：

1. USB下载；

2. SD卡下载。

2、1.1.1 USB下载

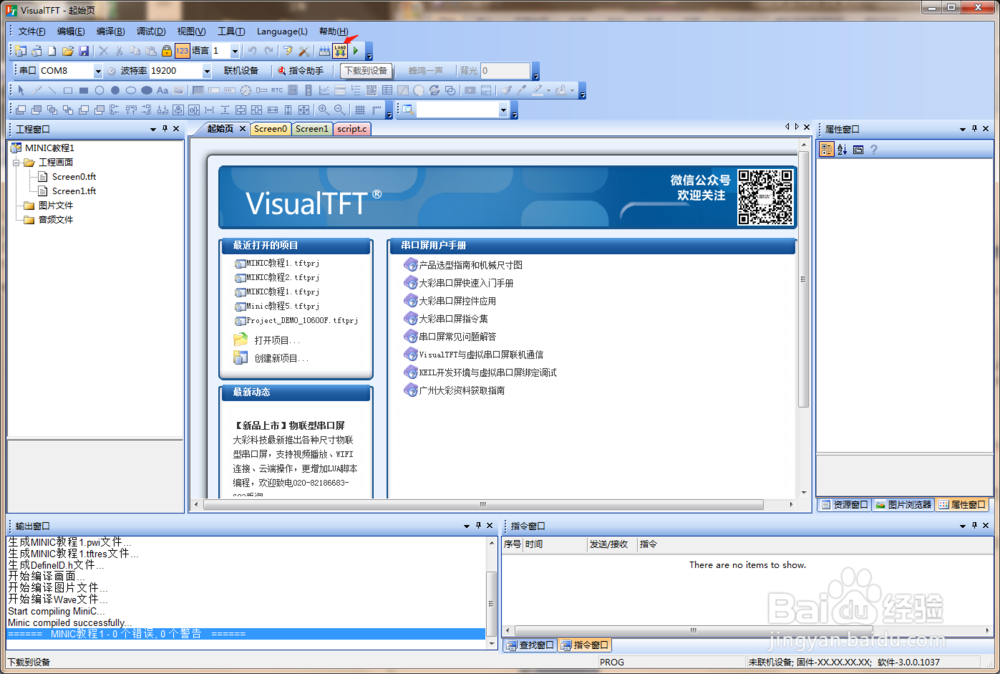

工程编译成功后在输出窗口会提示编译成功，如图415所示。然后点击VisualTFT菜单栏中【下载到设备】按钮，即可以通过USB线将工程配置下载到串口屏中，如图所示；

3、1.1.2 SD卡下载

1. 点击编译工程，在输出窗口中提示编译成功后，点击VisualTFT菜单栏中的【工具】然后选择“量产向导”。

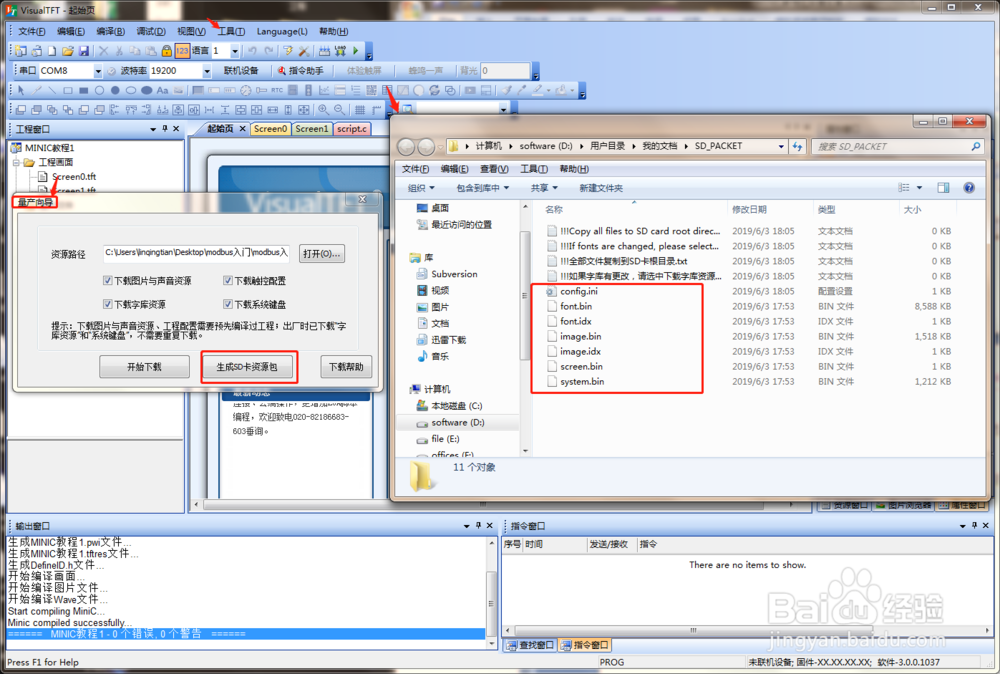

4、1. 在“量产向导”的选择窗口中，点击“SD卡下载”然后把弹窗中所有文件拷贝到SD卡根目录下，如图所示；

5、 把SD卡插入串口屏后，将串口屏重新上电，等待烧录成功后把SD卡取下。
