GPRS RTU矿井远程监控系统

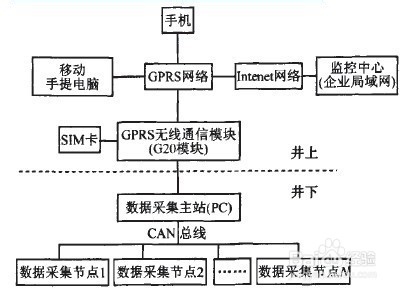

1、　蘅荫酸圉GPRS网络是基于GSM网络的一种无线数据传输技术，其覆盖面广，无需架设有线线路，基于GPRS网络的GPRS RTU便于远距离传输数据，特别适杌丰居瘁合大型矿区在煤矿监测系统中应用。工作原理(1)工作原理　　GPRS是通用分组无线业务(GeneralPacketRadioService)的简称，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。它采用分组交换技术，每个用户可同时占用多个无线信道，同一无线信道又可以由多个用户共享，有效地利用了信道资源。GPRS网络的技术核心是在GSM网络中利用无线数传终端DTU实现数据传输的，技术优势主要体现在可实现用户数据与无线网络资源的最佳结合，实现了TCP／IP协议的透明传送。(2)主要特点　　1)传输速率高，最高可达到171kbit／s，目前可以支持加40kbit／s左右的速率；　　2)永远在线，只要激活GPRS应用后，将永远保持在线而不掉线，类似于一种无线的专线网络；　　3)以流量收费，在没有通信流量时是不会计费，计费方式科学合理；　　4)基于TCP／IP协议可以访问整个Internet。　　5)快速登陆，无需进行长时间的拨号来建立网络连接。监测系统总体方案(1)主要组成　　监测系统的总体方案如图所示。系统由井下、井上两部分组成，并下部分由安装在各个作业点现场的传感器、CAN数据总线以及数据采集（CM550）主站组成；井上部分由GPRS无线数传终端、GPRS网络、移动终端和由RTU构成的远程监控中心等组成。

3、(3)数据的无线远程传输　　本方案采用GPRS网络的方式进行远程的无线传输。主要由数据采集总站计算机、GPRS无线数传模块、通信网络(包括GPILS网络和公共数据网)以及监控中心组成。GPRSRTU通过串口与数据采集总站的计算机连接，然后将要传输的数据进行分组，并发送到GPRS网络中。GPRS网络把数据传输到移动公司的内部网(CMNET)中，每个GPRS终端连上GPRS网络时，即分配到一个GPRS网络内部IP地址，接着通过GPRS网关节点(GGSN)把端口映射到Internet，从而将数据传输到Internet上，并且去寻找在Internet上的一个指定中心服务器，中心服务器通过数据接收软件将数据接收，数据接收后可以转发到企业内部网络的指定数据处理服务器上。整个数据传输过程是基于TCP／IP协议进行，可构成“中心服务器一多个用户终端”的组网模式。

5、系统功能特点　　基于GPRSRTU的矿井远程监控系统可同时对多个分散矿井进行监测。并可最大程度地保证数据采集的及时性、准确性和数据传输的可靠性。本系统建设周期短，建设成本、维护成本和使用成本低，且具有移动办公的优势，既可以在公司的监控中心查看，也可通过移动电脑查看，还可以在外地通过访问中心服务器来查看，重要信息还能直接用短信的方式发送到相关人员的手机上，因而具有广阔的应用前景。
