地下车库充电桩无线监控解决方案

一、概述

随着人们生活水平的不断完善，环保意识的增强，全球对新能源的推广支持，新能源汽车由于其零污染零排放而日益受到青睐，新能源汽车在未来汽车市场将占据重要地位，如果说过去充电站等配套设施的不完备在一定程度上限制了电动汽车发展的话，那么这一问题正在逐步得到解决。国家电网和南方电网分别投入巨资建设电动车充电站和充电桩等与新能源汽车相关的配套充电设施，随着两大电网制定了在全国大规模建设电动汽车充电站和充电桩的计划，电动车充电站建设已经进入快车道。

二、系统设计

为了支援无人管理且散布范围广大的电动汽车充电基础架构，物联网技术将成为不可或缺的促成科技。4GDTU为充电站的M2M通讯及数据采集，提供了简单且灵活的方式，容许各充电站与控制中心连线。不论是部署在餐厅的单一充电站，或是在停车场或购物中心的众多充电站，所有的充电站与控制中心之间，都将有大量的重要资料和指令须要传送。只要通过4GDTU，控制中心就能实现远程管理充电站所有的工作，包括使用者验证、传输使用者资料、付款程序等等。

随着物联网技术的不断发展，结合APP应用、充电站控制中心能透过定位服务，协助驾驶人找出距离最近、正在营运的充电站。充电完成后，再由控制中心系统通知使用者，传送简讯到驾驶人的行动电话，告知客户充电完、车辆可以上路。

充电桩无线数据传输应用方案由电动车辆、充电桩、4G DTU和第三方M2M云管理平台四部分组成。其中，M2M云管理平台包括WEB端控制平台、手机移动APP终端、云服务器组成，人们可以在任何时间通过WEB端、或者APP客户端查询充电桩的详细地理位置、使用情况、支付费用情况，同时还可以对充电桩提前使用预约服务。4GDTU能够为充电桩无线数据传输应用方案建立高速、稳定的联网与数据传输通道，将所有充电、支付等信息传输到企业后台，供运营企业进行业务分析和操作。同时，运营企业通过第三方M2M云管理平台能够实现对分散在不同地点的充电桩终端进行统一的运行状态监管，有效降低企业的运维成本。

DTU在充电桩无线联网管理中的应用：

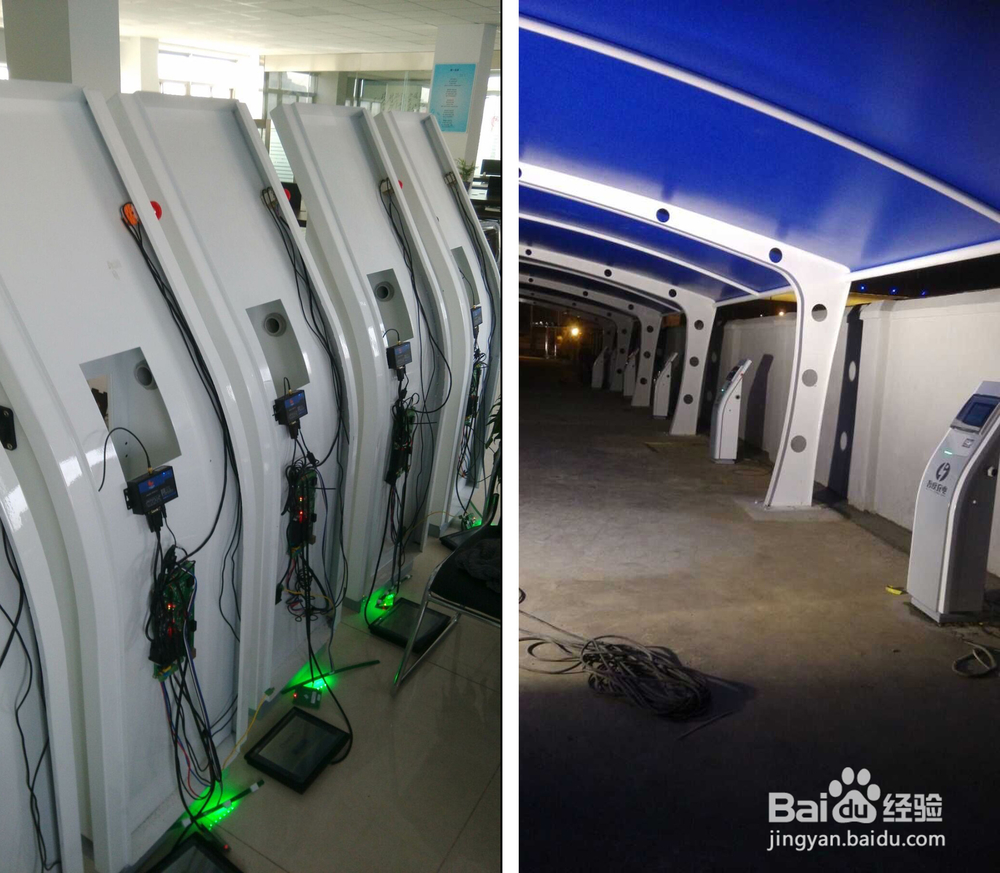

将DTU嵌入到充电桩内部，与控制系统结合，就可以为中小型充电桩提供快速简单的网络接入以及数据透传。整个智慧充电桩系统由充电桩、DTU、后端网管平台、数据管理中心以及基于互联网的各种APP应用构成。充电桩运营企业除了可以远程实时监控以及维护外，还可以提供丰富的在线应用。

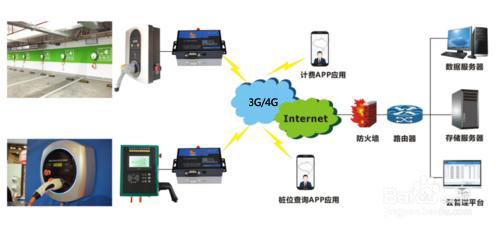

三、系统拓扑图（参考）

四、DTU产品介绍

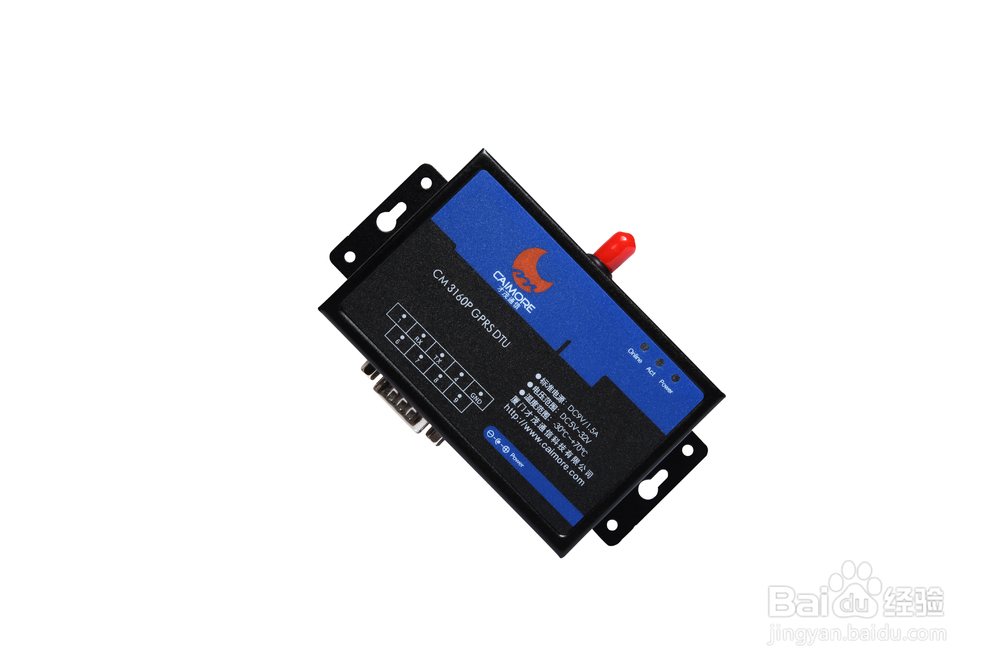

4G DTU是基于4G 数据通信网络的终端产品，采用工业级端子排接口，产品设计符合工业级标准，内嵌PPP、TCP/IP、DDP等多种协议，可实现用户设备到数据中心远程透明数据通信。

支持GPRS和CDMA两种网络制式

丰富的通信接口，支持TTL/RS-232/RS-422/RS-485任意一种工业级设计，EMC四级电磁兼容性测试，支持宽电压范围输入

模块化设计，CPU和无线核心模块分离的设计方式，超强的扩展性

内嵌PPP、TCP/IP、UDP/IP标准协议；特有的DDP协议、TDP、AT+协议；

TCP/IP Server/Client、UDP/IP、DDP、SMS、AT多种通信方式;

总结：

地下停车场充电桩无线监控系统采用无线433m无线自组网模块（WBee1002）通过对充电桩终端，进行无线通信数据采集和汇总，实现有线转无线通信方式，有效解决施工难度和网络信号覆盖问题，并提高了施工进程，简化难度，降低投入成本。实现地下与地面无线通信的无缝连接。

实现整体系统无线联网运营、管理和监控作用。对充电桩站点前期网络布置和开发周期节约项目开支成本和时间。加快充电桩投入使用，拓展绿色能源发展普及。加快打造“低碳世界，共创美好家园”！
