UG10.0练习三维建模一千零三十三内六角开槽

1、下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模一千零三十三内六角开槽

2、执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径25，高度20，

点击确定。

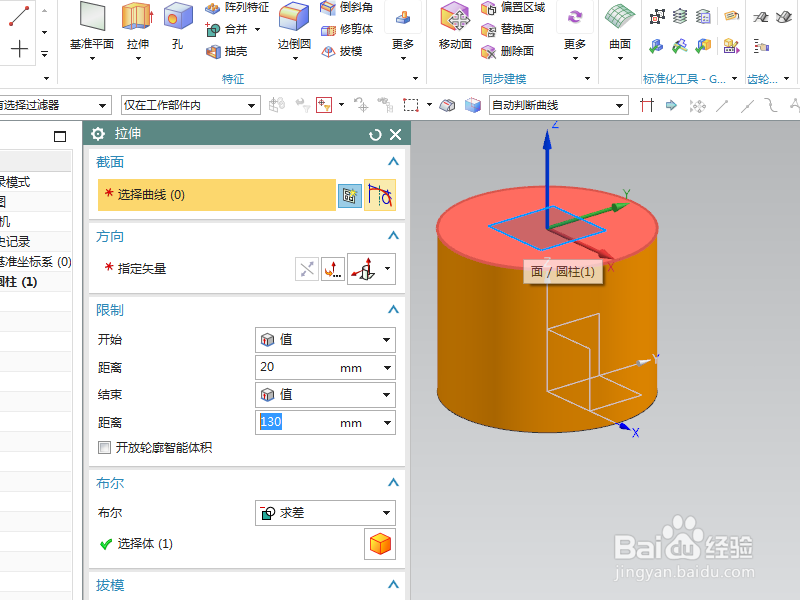

3、点击工具栏中的拉伸命令，

点击圆柱体上端面，

直接进入草图。

4、激活多边形命令，以原点为圆心点画一个正六边形，双击修改对边尺寸为15.9，

激活矩形命令，画两个相互垂直的矩形，

添加几何约束，相等，

双击修改尺寸：矩形宽度为1，边距离轴0.5，

激活快速修剪命令，修剪矩形与正六边形相交的部分曲线，

点击完成，退出草图。

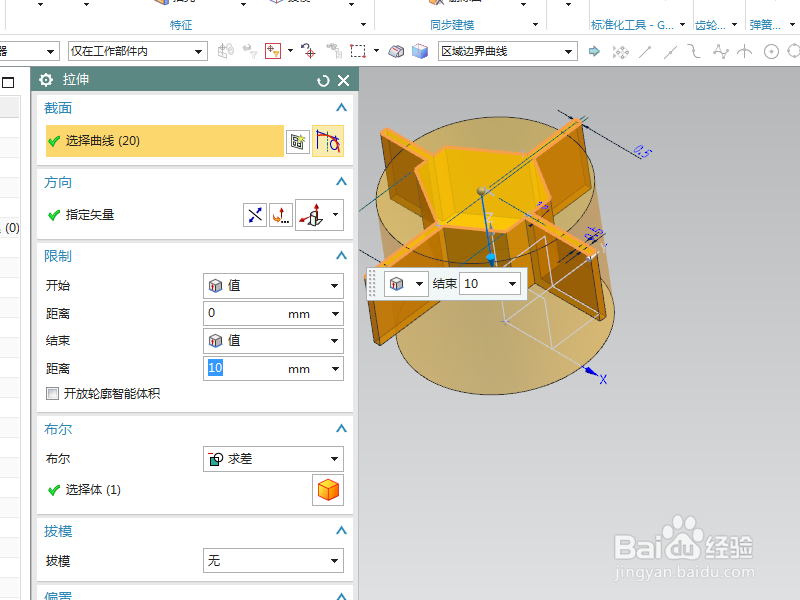

5、回到拉伸对话框，

设置限制：0开始，10结束，调整方向，

布尔求差，

点击确定。

6、隐藏基准坐标系，显示设置为着色，

调出“真实着色编辑器”，给实体指定“钢”效果，

至此，

这个简单的扣子就建模完成，本次练习结束。
