GTJ土建算量中怎么识别板受力筋

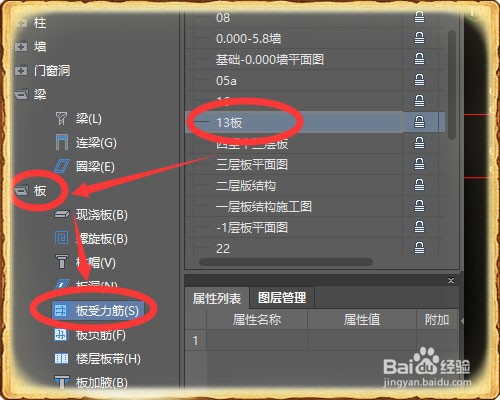

1、首先我在打开的软件中选择我们要识别的图纸楼层，然后选择构件中的板下面的板受力筋。

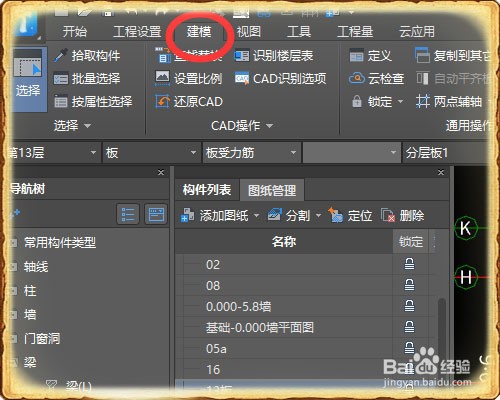

2、然后我们点击建模选项卡。

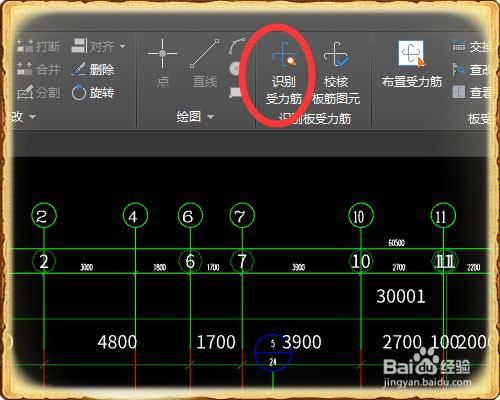

3、点击后方的识别受力筋。

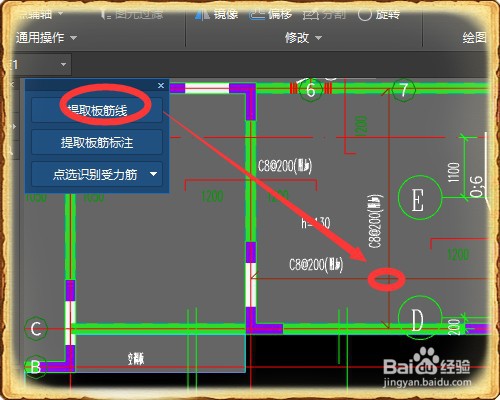

4、提取板筋线，然后点击选择点击板受力筋。

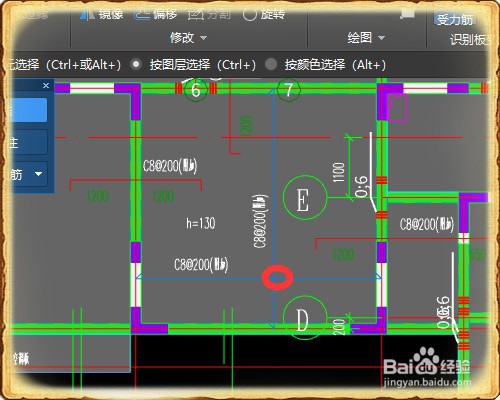

5、点击后以蓝色显示，然后点击右键确认提取。

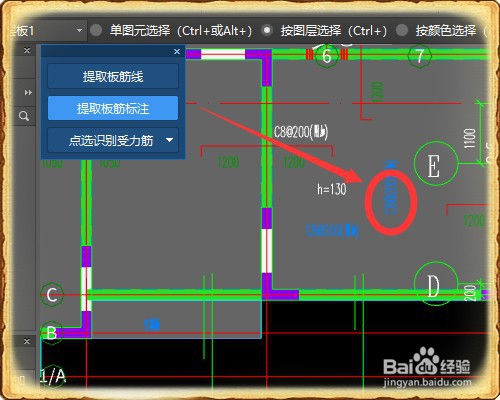

6、提取钢筋线以后，我们来提取钢筋的标注，用同样的方法。

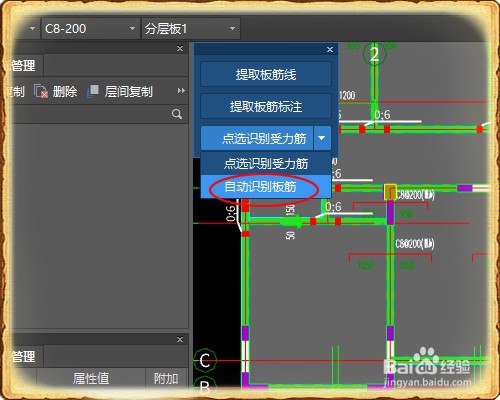

7、钢筋和标注提取后我们点击下方的自动识别受力筋来识别钢筋。

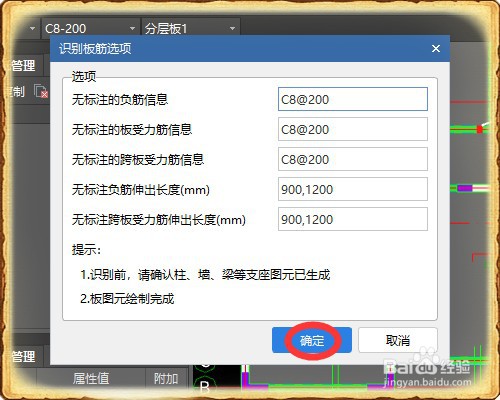

8、点击后再弹出的窗口中查看有没有错误，没有的话点击确定。

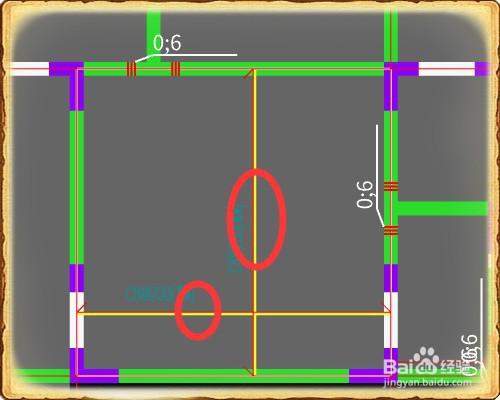

9、这是识别好的楼板受力筋。
