CAD怎样绘制轴承支座图

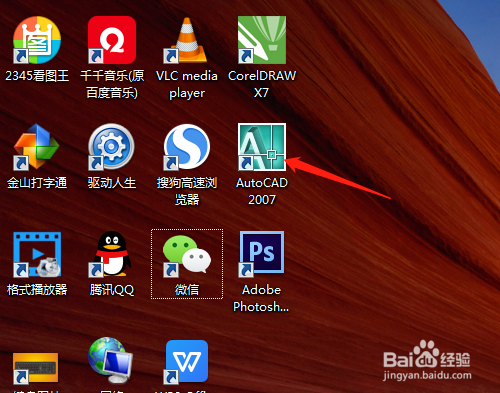

1、双击打开桌面的AutoCAD 2007软件。

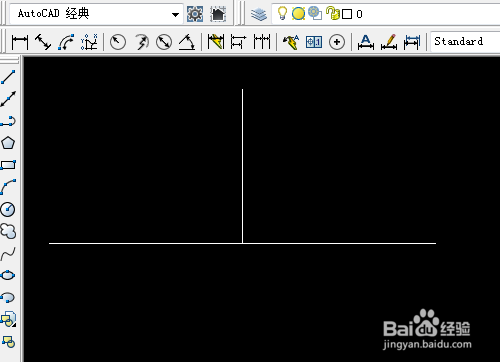

2、用直线绘制出水平和垂直辅助线。

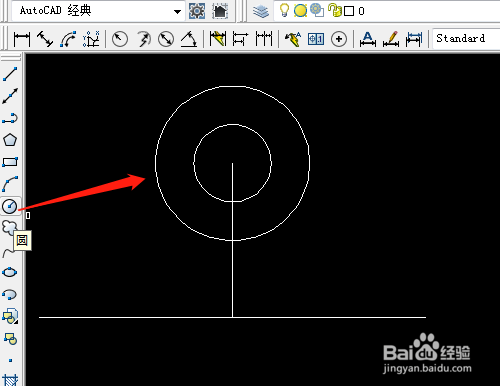

3、选绘图工具中的圆工具绘制出两个圆。

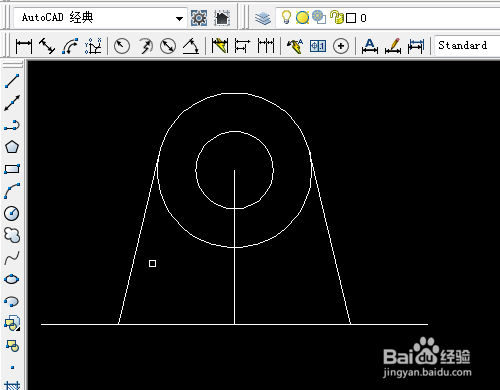

4、用直线工具画条60的辅助线，按Shift键右击选捕捉切点画出斜线，再镜像斜线。

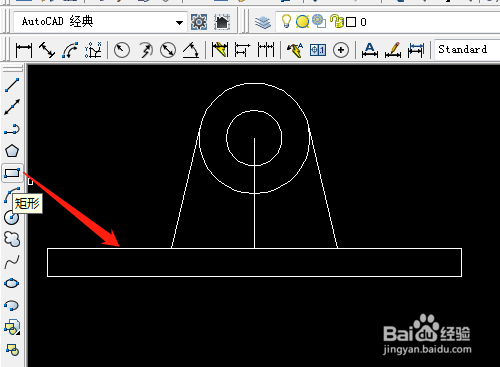

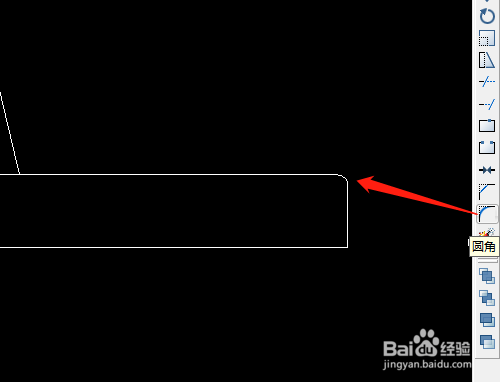

5、按尺寸画出矩形，用圆角工具进行圆角操作。

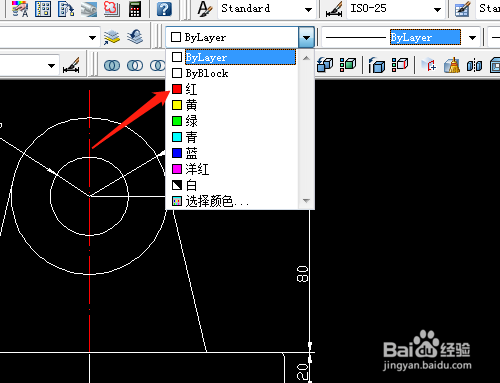

6、改辅助线的颜色和线型并用标注工具标注尺寸。
