CANPro查看CAN报文的简单的使用说明

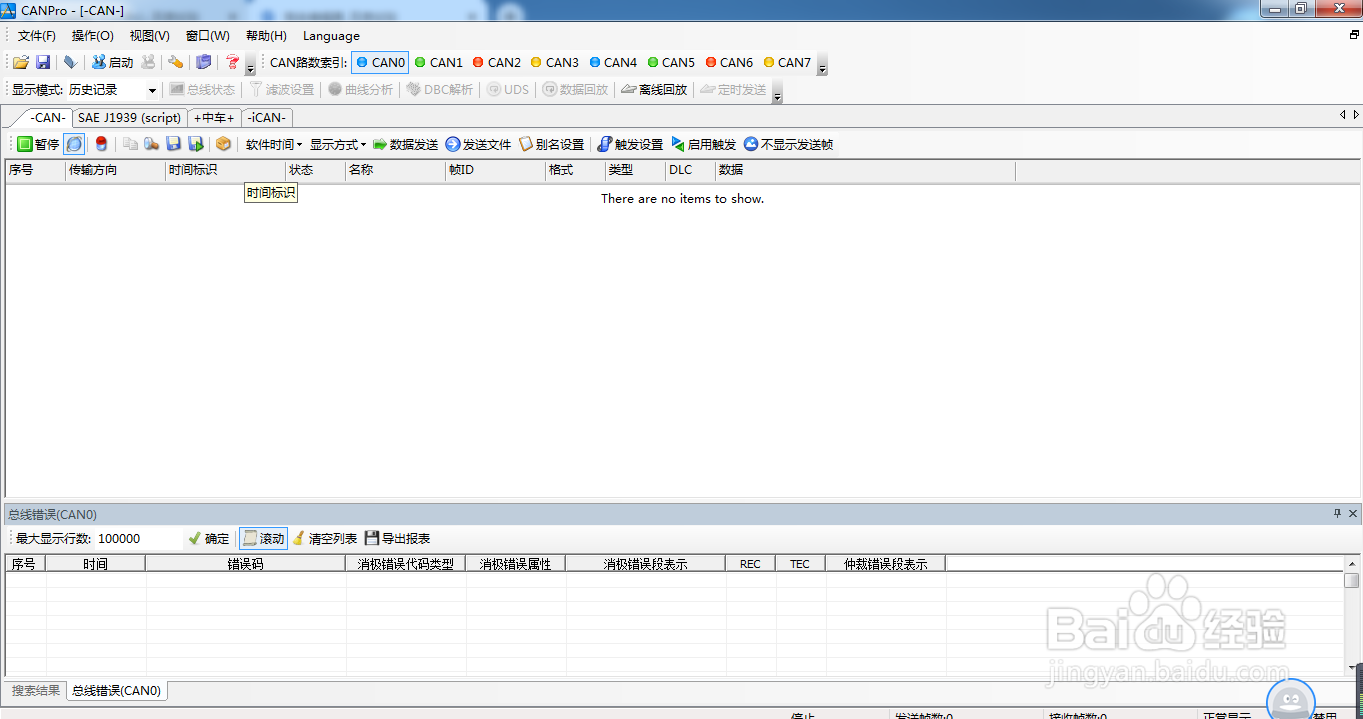

1、如下图所示我们下载好此CANPro协议分析平台软件，并打开软件；

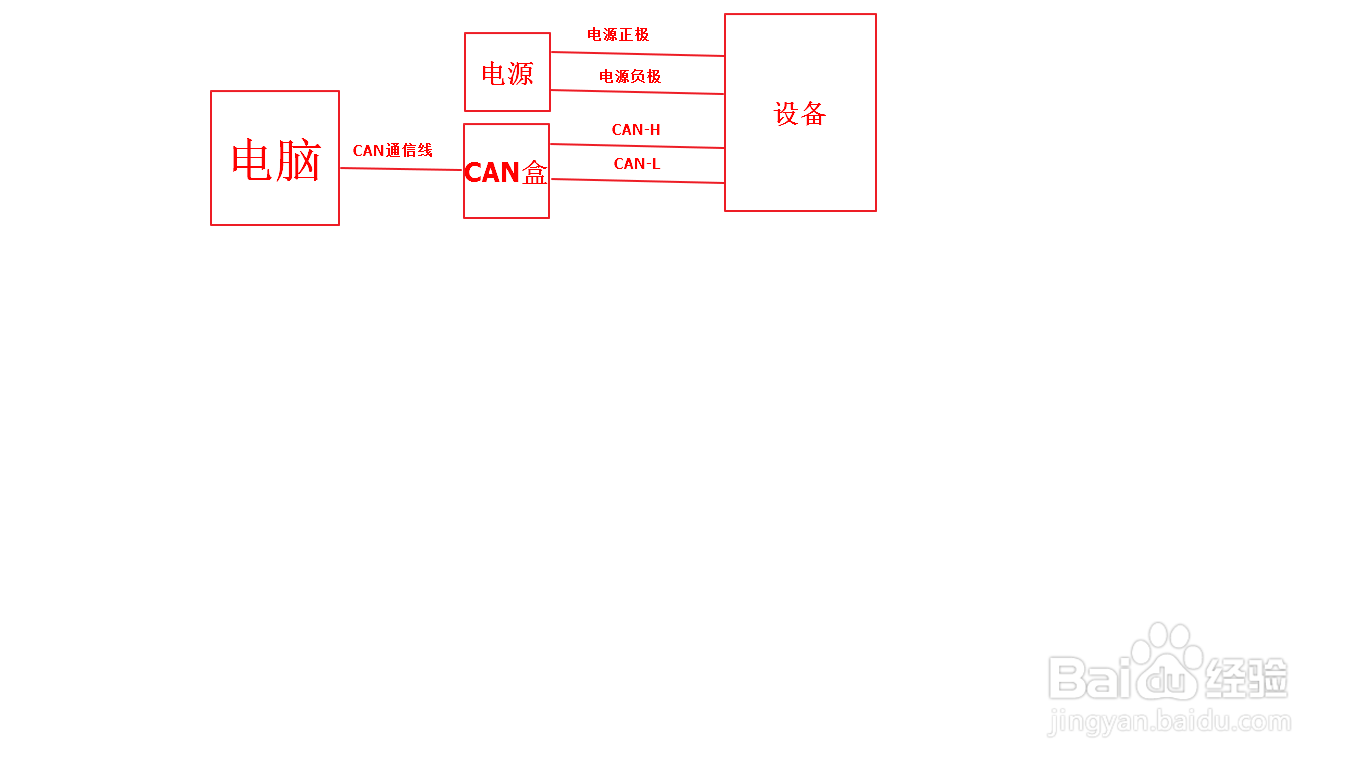

2、将电脑与CAN盒用CAN通信线缆连接，且CAN盒连接需要查看报文的设备上，如下图所示；

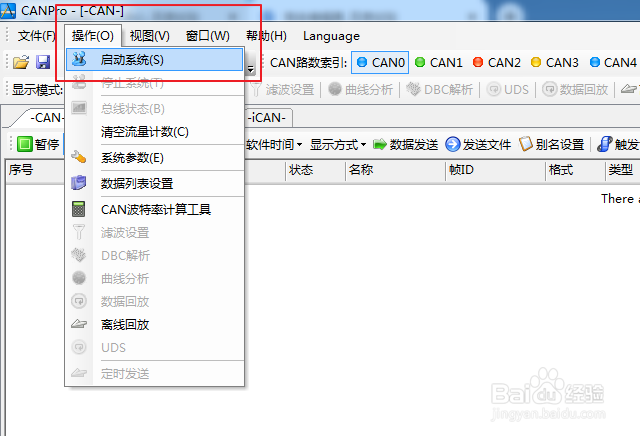

3、设备电脑以及CAN盒连接好后，开启CANPro设备，如下图所示在菜单栏选择 操作→启动系统；

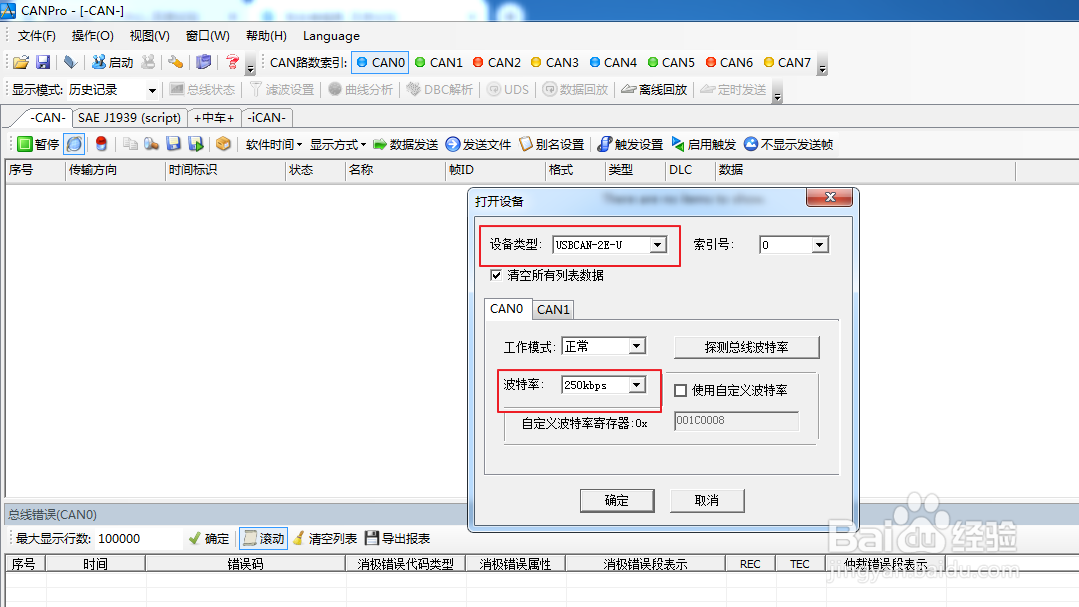

4、点击 启动系统后，会骇螺搭翳跳出如下图所示的对话框，我们此时要选择设备类型与波特率的设置，不同的CAN盒设备类型不一致，不同的设备波特率也不一致的；

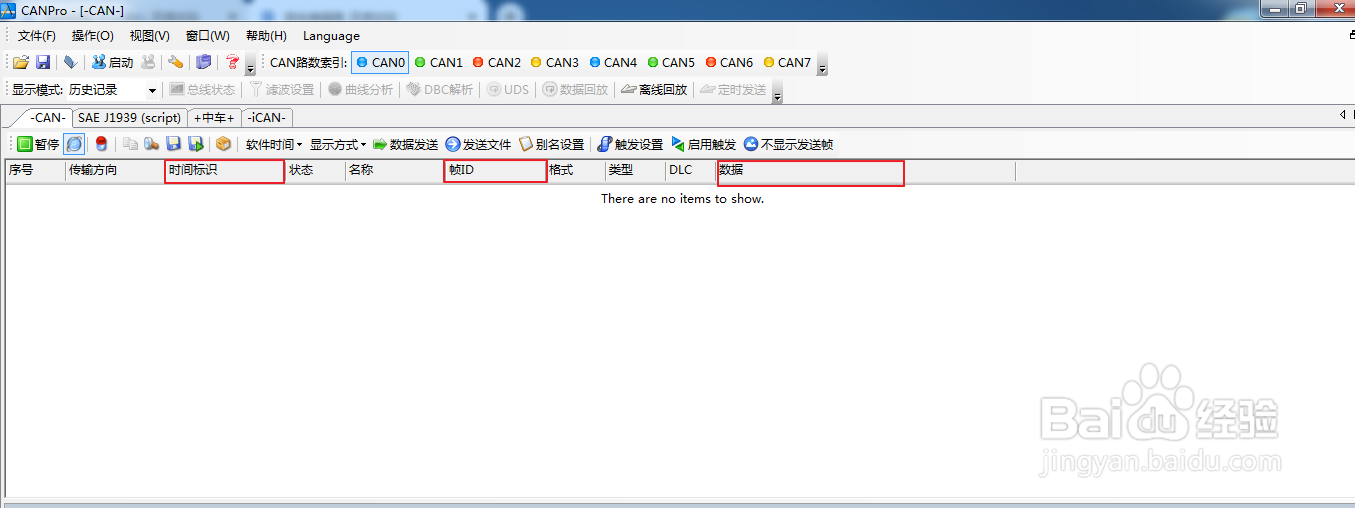

5、设置好设备类型和设备波特率后，我们就可以进入到查看CAN通信上报的报文的，如下图所示上面会显示报文的上报时间，数据等信息；

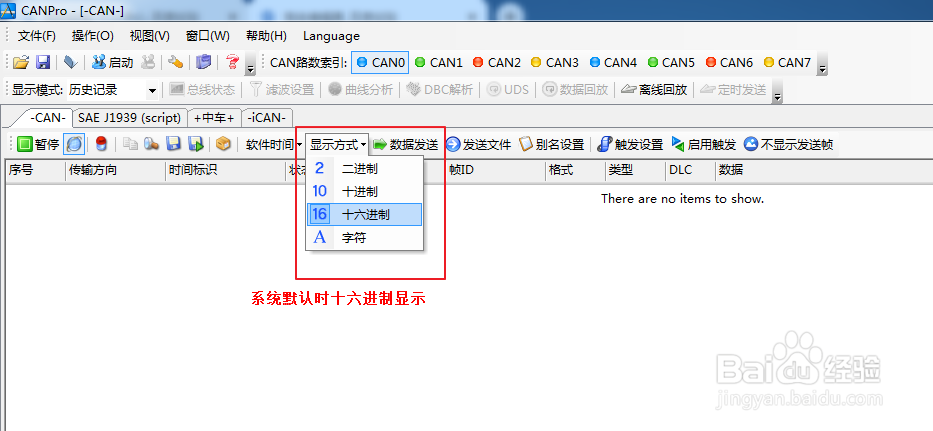

6、我们可以根据自己的查看报文的习惯来设置报文数据显示的格式，如下图所示系统默认时十六进制显示的；

7、我们孀晏弁钾也可以根据设备的报文的CAN 通信协议，用下图所示的CANPro工具的DBC解析来更直观的看到自己想要的结果，不用在根据报文按着不同位显示的数据再换算了。
